设计这个电子墨水屏的温湿度计还是比较费脑子的，原因是我之前设计好的传感器板子是标准Arduino接口，因为板子的Arduino接口的所有引脚都被电子墨水屏占用了。虽然还有很多剩余的插针没用到。

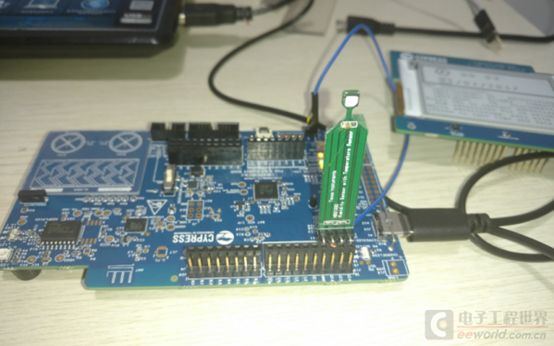

CY8CKIT-062-BLE_Kit的PSoC 6也有很多GPIO都可以实现I2C功能，可就是没有哪个能与这个板子搭上的。因为不想把板子耷拉在外边飞线，想了很久最后终于想出一招。原来测试时是这么接的，因为这样接就没法再插电子墨水屏。

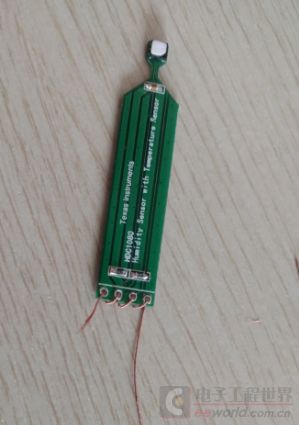

所以不得不把传感器的插针去掉，然后把它夹在CY8CKIT-062-BLE_Kit和CY8CKIT-028-EPD（电子墨水屏）之间。不过由于过孔太大，板子不能和插针很高的固定，而我又想尽量少破坏原有的板子，只好想出下边的办法：在2.54过孔里穿一根铜线加固。

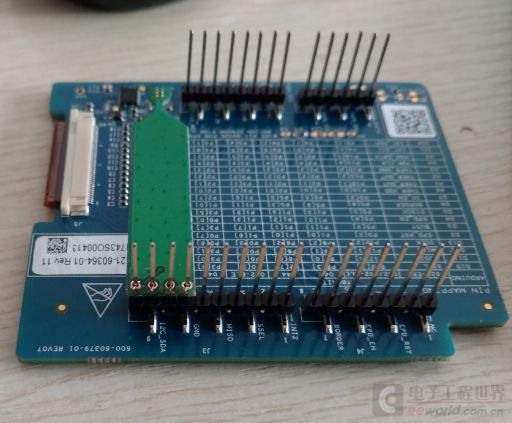

把穿好铜线的板子插在CY8CKIT-028-EPD 的插针上比以前牢固多了。

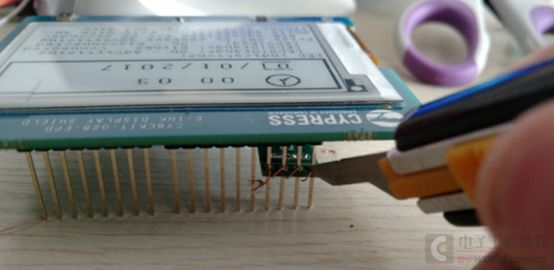

接下来是把一整根的铜线切断，不然4个引脚可是短路的。

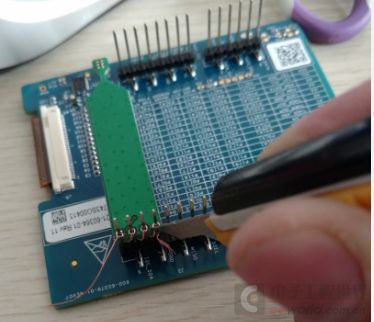

切完正面切反面。

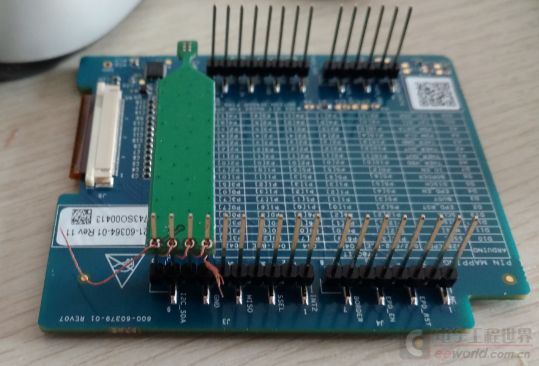

切好后的效果。

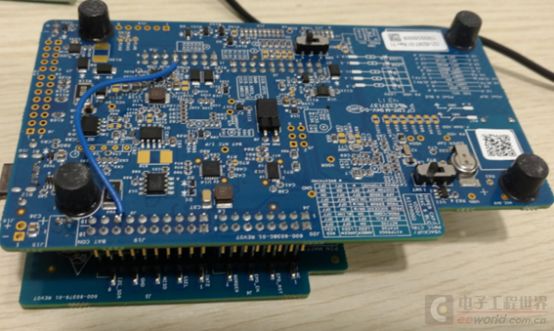

用之前还要在板子的背面飞一根电源线，默认Arduino的VREF只是输出没有电源输出。

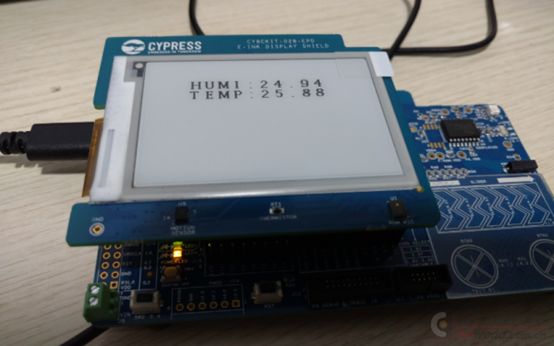

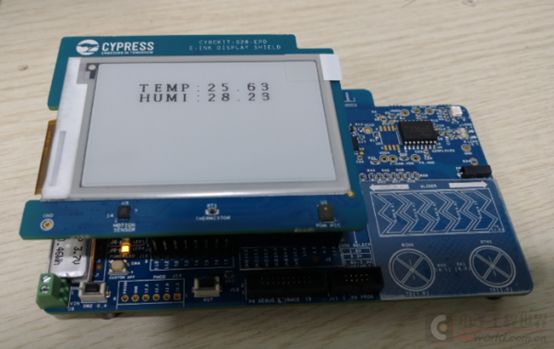

插好板子后修改程序已经实现温湿度的读取和显示功能。

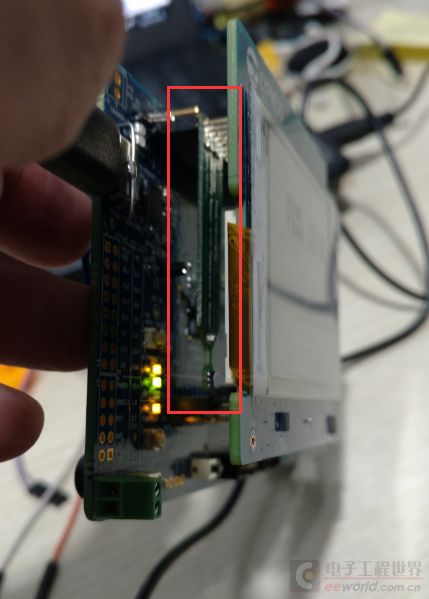

可以看到温湿度传感器板子夹在中间，还挺得劲。

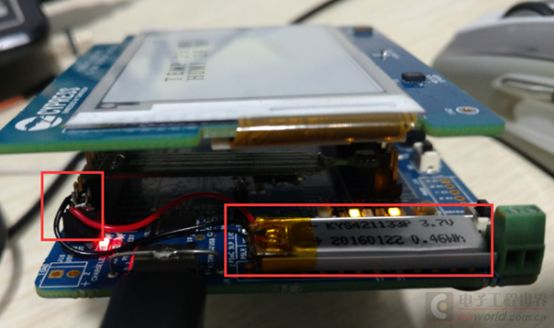

CY8CKIT-062-BLE的板子电源管理部分功能非常强大，遗憾的是锂电子的2.0接口没有焊接。我找了一个插针焊上，又把了一个2.0的排母（只有2*N，所以剪成2*2的）焊好锂电池，把电池怼上去，粘在板子上，也挺得劲。充电时左边的红灯亮。

去掉电源还可以正常使用，说明锂电池已经工作了。

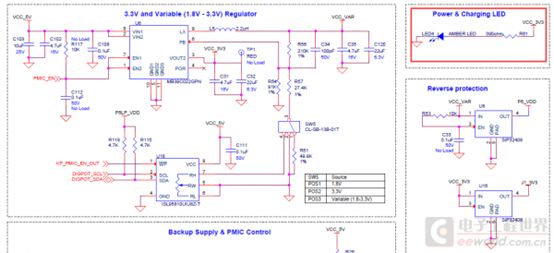

可惜的是板子上的LED4是常亮的。有一个LED是挺方便的，可以查看工作情况，可是我要怎么把它关掉呢？答案除了焊掉没有其它办法。

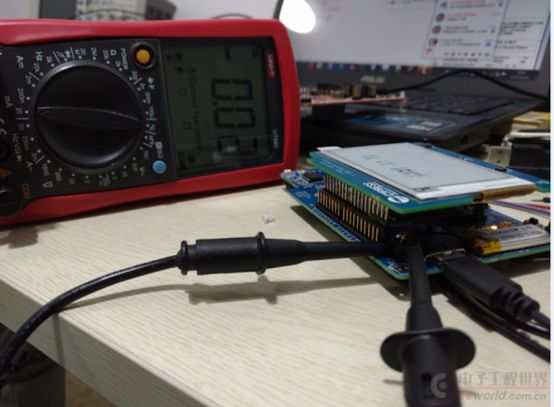

当然如果不焊掉也可以，因为多了一个常亮的LED，结果就是整体工作电流足足有20~30mA。为什么用10A档？因为用200mA档器件根本不工作，可能是上电瞬时电流过大，200mA档使用的检流电阻太大？压降太大？器件不工作？当然除了LED4的贡献还和代码有关，不过不管怎么优化代码，这个LED4不除掉，功能是降不下去的。

在不除掉LED的情况下，充二十几分钟的电用不了多长时间就没电了。除了供电不足还有一个情况，如果把USB电源去掉，使用锂电池供电板子会叫的厉害，很远都能听到。用我的无敌听诊器给它做了一个检查，本大夫水平有限，感觉哪都在响。

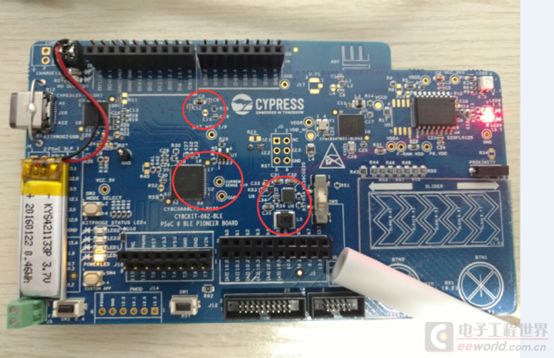

大致确定了3个地方声音好像比较大。

这钟高频的声音好像在蓝牙广播的时候响的比较厉害，扰民不说我更关心的是它这么叫下去要费多少电呐？
