stm32中断的实际操作
0 2023-01-20

这一部分我们将使用按键作为触发源,在产生中断时,实现控制LED灯的亮灭状态切换。

在具体应用前,我们还需先认识认识EXTI。

EXTI

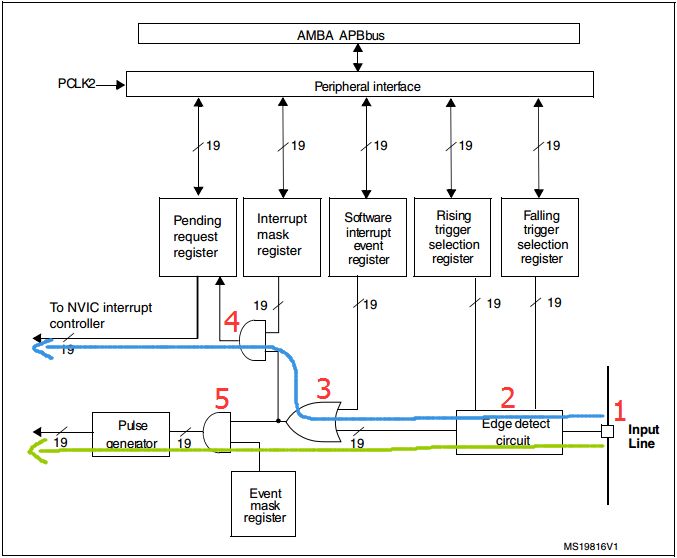

全称为External interrupt/event controller,即外部中断/事件控制器。其管理了20个中断/事件线,每条线都有对应的一个边沿检测器,用于输入信号上升沿和下降沿的检测。如图6-1为stm32参考手册里的EXTI框图。

stm32中断初识与实践(下)图6-1

图中有两条走向的线路,蓝色线路用于产生中断,绿色线路产生事件。我们从右往左看图。

查阅按键原理图可知,按键按下时,电平状态由低变高,会在输入线呈现出一个上升沿信号,这个信号到达边沿检测电路后,会被上升沿触发选择寄存器(EXTI_RTSR)检测并触发,输出有效信号1给编号3电路,否则输出无效信号0。如果电平由高变低,则会被下降沿触发选择寄存器(EXTI_FTSR)检测触发。

触发的信号到达编号3电路,这是一个或门电路,它的输入信号除了来源于边沿检测电路,还有来自软件中断事件寄存器(EXTI_SWIER)。无论是来自EXTI_SWIER或边沿检测电路的信号,只要有一个是有效信号1,那么便可以输出有效信号1给编号3电路。编号3电路之后,分为两条线,一条产生中断,一条产生事件。

信号沿着蓝色线路产生中断,编号3输出信号到编号4。编号4是一个与门电路,它的另一个信号来源是中断屏蔽寄存器(EXTI_IMR)。众所周知,与门电路要求输入信号都为1才能输出1,换言之,如果EXTI_IMR置为0,那么编号4电路输出的信号都为0,只有EXTI_IMR置1时,编号4输出的信号才由编号3决定。这样一来我们可以通过EXTI_IMR来控制是否产生中断。随后,编号4电路输出的信号会被保存到挂起寄存器(EXTI_PR)内。最后将EXTI_PR里的值输出到NVIC,实现中断控制。

信号沿着绿色线路产生事件,最终会输出一个脉冲信号。编号3输出信号到编号5,编号5也是一个与门电路,信号来源于编号3电路和事件屏蔽寄存器(EXTI_EMR)。和编号4的与门电路一样,我们可以通过EXTI_EMR来控制是否产生事件。当编号5输出有效信号1时会在脉冲发生器(Pulse generator)输出一个脉冲信号(无效信号不会输出脉冲)。这个脉冲信号可以给其他外设电路使用,如TIM、ADC等等,一般用来触发TIM或ADC开始转换。

EXTI的中断/事件线

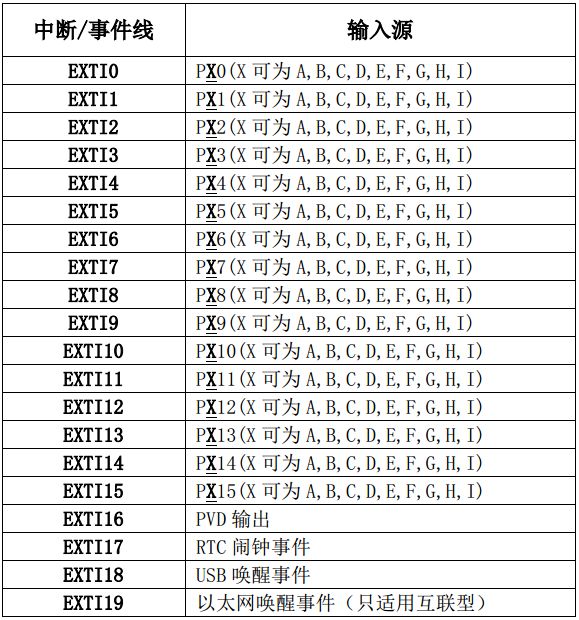

EXTI有20条中断/事件线,其中有16条用于GPIO线上的外部中断/事件,占用EXTI0~EXTI15,其他4条用于特定外设的外部中断/事件。如图6-2。

stm32中断初识与实践(下)图6-2

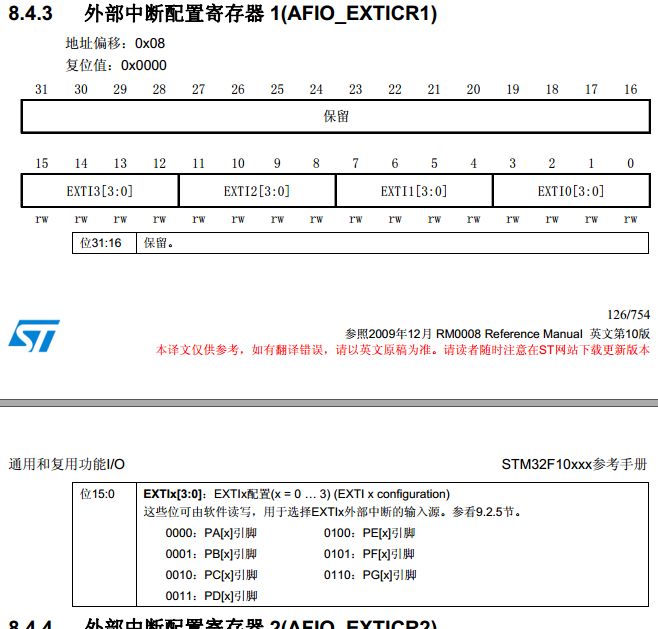

可以通过操作AFIO的四个外部中断配置寄存器(AFIO_EXTICR1~AFIO_EXTICR4)的EXTIx[3:0]位选择配置PAx、PBx、PCx...PGx等引脚。如图6-3为AFIO_EXTICR1寄存器描述。

stm32中断初识与实践(下)图6-3

EXTI_InitTypeDef

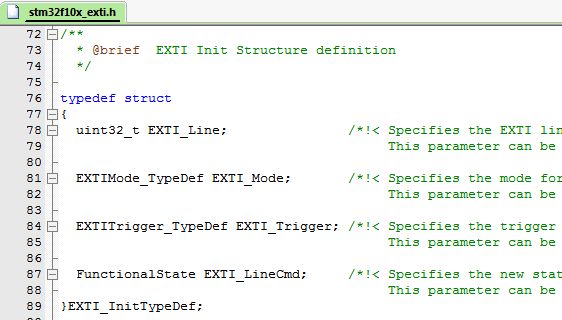

EXTI_InitTypeDef是EXTI初始化结构体,其定义在stm32f10x.h文件中,如图6-4所示。

stm32中断初识与实践(下)图6-4

有四个结构体成员,

•  EXTI_Line:中断/事件线,可选择EXTI0~EXTI19,如图6-2所示;
•  EXTI_Mode:EXTI模式,可设置产生中断(EXTI_Mode_Interrupt)或产生事件(EXTI_Mode_Event);
•  EXTI_Trigger:EXTI边沿触发,可选择上升沿触发(EXTI_Trigger_Rising)、下降沿触发(EXTI_Trigger_Falling)或者上升沿下降沿都触发(EXTI_Trigger_Rising_Falling);
•  EXTI_LineCmd:使能(ENABLE)/失能(DISABLE)EXTI线。

开始实验

按键按下时,产生电平变化,EXTI检测到上升沿信号,触发中断,执行中断服务函数,实现LED灯的亮灭切换。

简要分析下编程要点:

•  初始化产生中断的外设(GPIO);
•  配置NVIC;
•  初始化EXTI;
•  中断服务函数;
•  main函数

NVIC配置

我们先对NVIC进行配置,将其封装为函数NVIC_Configuration(),供后续调用。

/**
* @brief NVIC配置
* @param 无
* @retval 无
*/
static void NVIC_Configuration(void)
{
NVIC_InitTypeDef NVIC_InitStructure;

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1); // 配置优先级分组

NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn; // 配置按键中断源
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1; // 抢占优先级为1
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1; // 子优先级为1
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; // 使能中断寄存器

NVIC_Init(&NVIC_InitStructure);
}
NVIC配置部分,需要配置优先级分组、中断源、抢占优先级、子优先级以及使能中断寄存器等。关于优先级分组配置以及NVIC_InitTypeDef结构体分析,已在里详细说明,读者可点击进入阅读。

EXTI中断配置

/**
* @brief EXTI按键中断配置
* @param 无
* @retval 无
*/
void EXTI_Key_Config(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
EXTI_InitTypeDef EXTI_InitStructure;

/* 调用函数配置NVIC */
NVIC_Configuration();

/* 初始化GPIO */
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO, ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; // 浮空输入
GPIO_Init(GPIOA, &GPIO_InitStructure);

/* 初始化EXTI */
// 配置中断线的输入源
GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);

EXTI_InitStructure.EXTI_Line = EXTI_Line0; // 配置中断线为EXTI0
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; // 配置为中断模式
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;// 上升沿触发中断
EXTI_InitStructure.EXTI_LineCmd = ENABLE; // 使能中断
EXTI_Init(&EXTI_InitStructure);
}
这个配置函数里用到了GPIO和EXTI两个初始化结构体,对其分别进行初始化配置,同时调用NVIC_Configuration()函数配置NVIC。

其中,

•  GPIO_EXTILineConfig()固件函数是对AFIO_EXTICR1的操作,所以我们需要开启AFIO时钟;
•  需要把GPIO配置为输入模式(浮空输入),由外部电路决定引脚状态;
•  通过查阅按键原理图可得,按键引脚为PA0,可得GPIO端口源和引脚源,并将其中断线配置为EXTI0;
•  由按键原理图可得,按键按下时为高电平,所以使用上升沿触发中断。

中断服务函数

里已经说明中断服务函数名应在启动文件里找到,并统一写在stm32f10x_it.c文件中。

/**
* @brief EXTI0线中断服务函数
* @param 无
* @retval 无
*/
void EXTI0_IRQHandler(void)
{
if(EXTI_GetITStatus(EXTI_Line0) != RESET) // 确保产生了EXTI0线中断
{
LED_TOGGLE; // LED灯状态切换
EXTI_ClearITPendingBit(EXTI_Line0);// 清除中断标志位
}
}
需要先确保是否产生了中断,这一步我们直接调用stm32f10x_exti.c文件里的库函数EXTI_GetITStatus(),通过其返回值判断。EXTI_GetITStatus()函数操作的是中断屏蔽寄存器(EXTI_IMR)和挂起寄存器(EXTI_PR),通过两个寄存器的值判断是否产生中断,。由图6-1功能框图可得,如果相应线的EXTI_IMR和EXTI_PR都置1,则返回“SET”,即产生中断。具体的源码实现可查看3.5版本的stm32f10x固件库。

LED_TOGGLE是一个宏,在宏里实现LED状态切换。具体的实现在文章里已经有过说明,读者可移步阅读。

中断服务实现后,需要清除该中断线的中断标志位,以免下次程序判断失误。

main函数

int main(void)
{
LED_GPIO_Config(); // LED端口初始化
EXTI_Key_Config(); // EXTI按键中断配置
while(1){} // 等待中断产生
}
当按键按下时,即进入中断,执行中断服务函数,完成实验。
