单片机的拉电流和灌电流都是对单片机的输出而言的，是单片机驱动能力的具体体现。

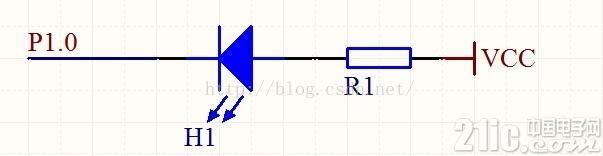

灌电流

如上图所示，当单片机输出低电平时，允许电路向单片机引脚内灌入电流，这个电流就叫做“灌电流”，从而发光二极管被点亮，发光二极管所在的电路可以叫做“灌电流负载”。

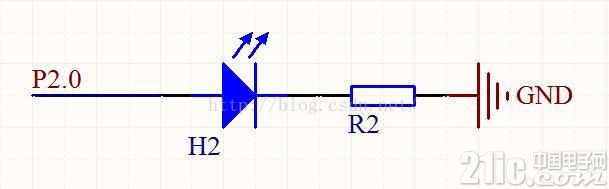

拉电流

如上图所示，当单片机输出高电平时，允许电路从单片机的引脚拉出电流，这个电流就叫做“拉电流”，从而发光二极管被点亮，发光二极管所在的电路可以叫做“拉电流负载”。

那拉电流和灌电流的大小是多少?这就涉及到单片机的驱动能力了，在微机原理与接口里我们知道，评价单片机的驱动能力的时候都会讲到，每个引脚可以带动多少个TTL。一般来说单片机的灌电流能力要大于拉电流能力，也就是在点灯时，建议第一图(单片机输出低电平)。
