具体功能实现
按下“计数”按键可以自增1，按下“清零”按键可以将两位数码管全部置0
01
器件
两只数码管、总线、排阻、两个按键、AT89C51芯片
02
Proteus仿真原理图及视频

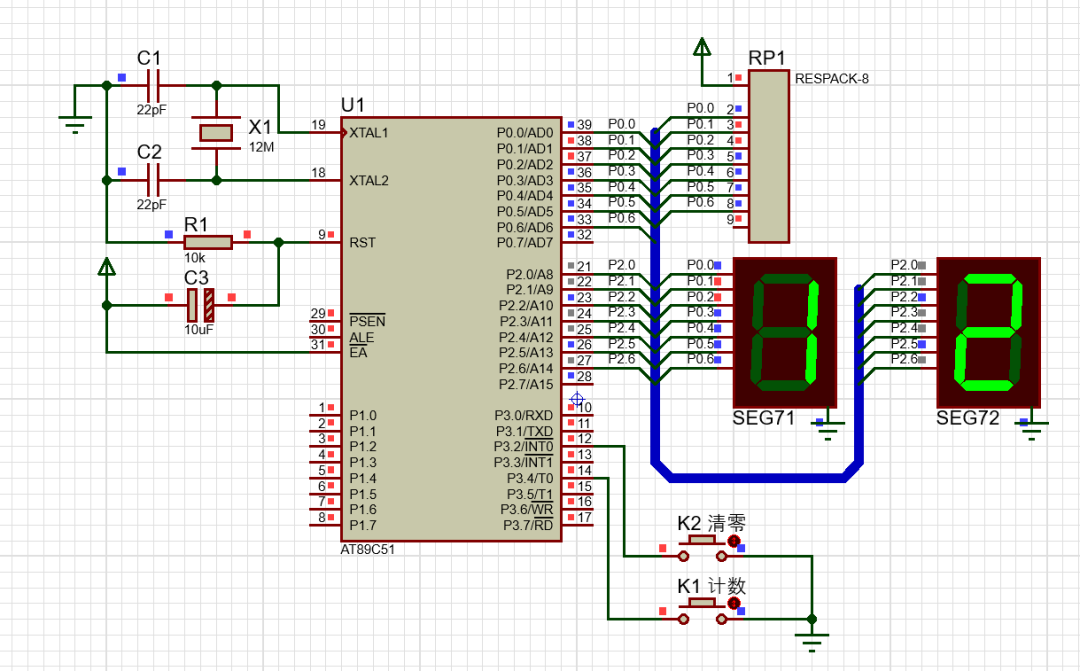

Proteus仿真原理图
仿真
03
知识介绍
Proteus布线
为了让整个原理图看上去简洁明了，我们对元器件的导线进行标号，而不是直接和芯片相连。

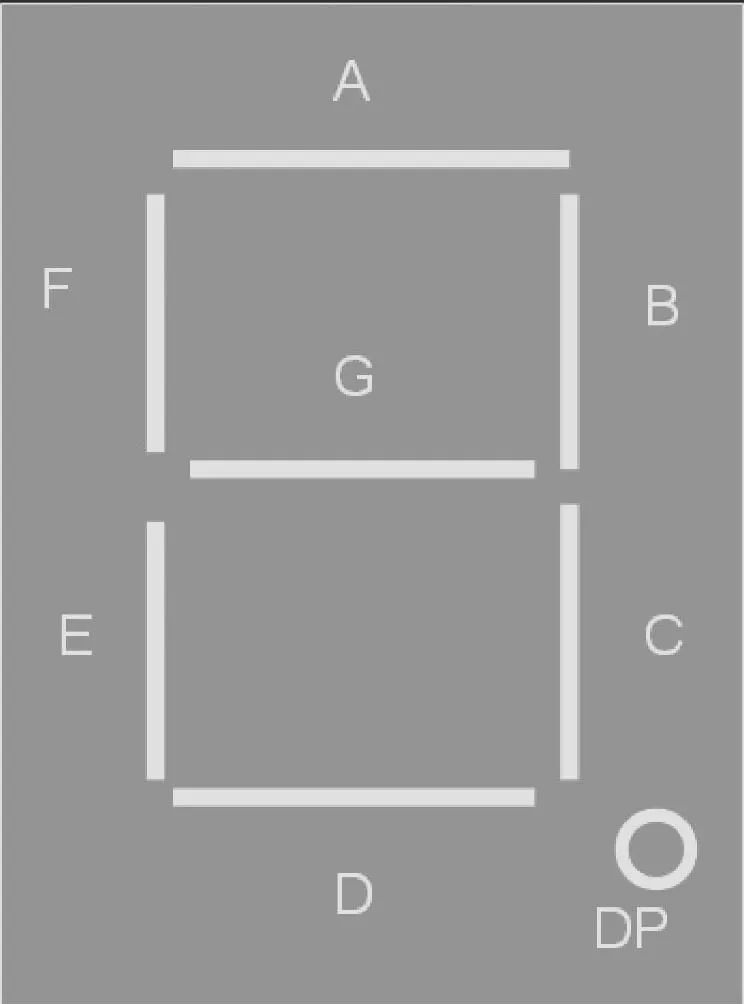

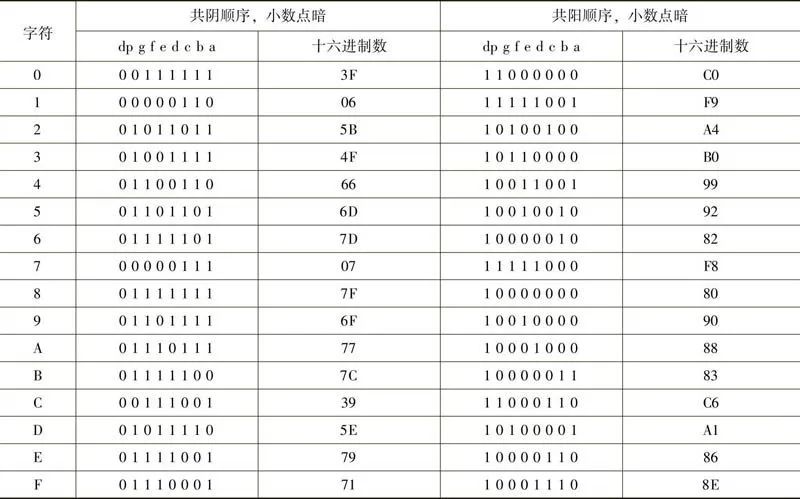

数码管共阳、阳极断码
共阳极(1-9)：
0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90
共阴极(1-9):
0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f

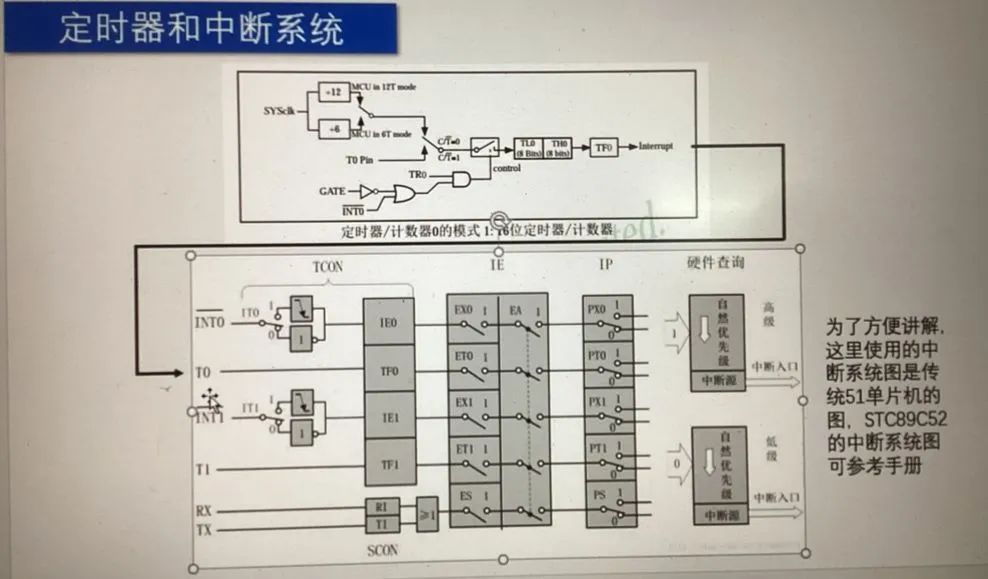

中断系统
执行现程序的过程中，出现某些急需处理的异常情况或特殊请求，CPU暂时中止现行程序，而转去对这些异常情况或特殊请求进行处理，在处理完毕后CPU又自动返回到现行程序的断点处，继续执行原程序。
中断初始化代码
定时器
定时器可以实现准确定时，定时功能，计数功能。
51单片机有2个16位的定时器/计数器，定时器0（T0位P3.4）和定时器1(T1为P3.5)
04
主要代码（C语言）KEIL5实现
#include={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};unsigned char count=0; void main(){ P0 = 0x00; P2=0x00; TMOD = 0X06; TH0=256-1; TL0=256-1; ET0=1; EX0=1; EA=1; IT0=1; TR0=1; while(1){ P0=Code[count/10]; P2=Code[count%10]; }} //计数自增1 { count++; if(count>100) { count=0; }} //清零{ count=0;}
05
问题解答
Q

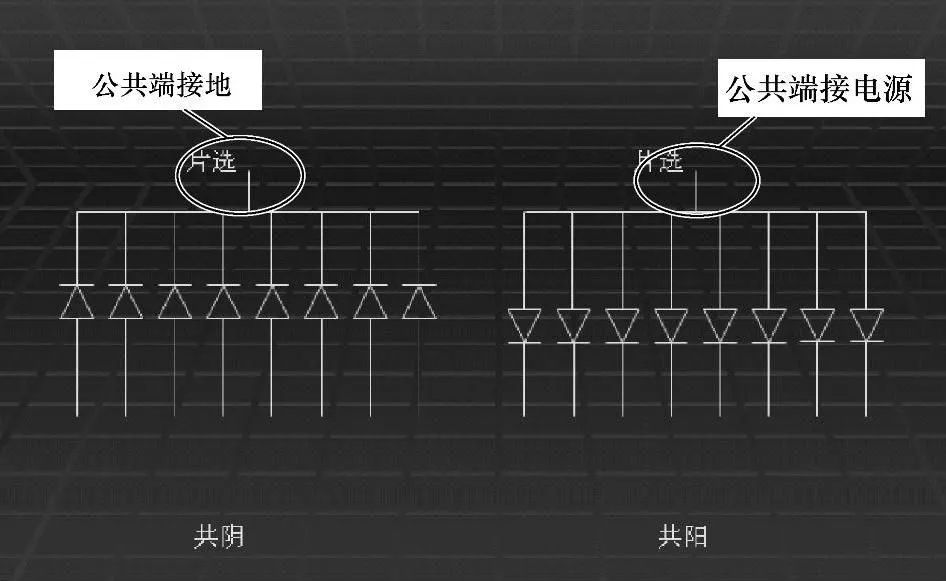

共阴极和共阳极数码管的区别？
A
Q
Proteus如何快速布线？
A
按键按下大写的A，输入指令net=P0.#，然后点击“单击对象”，最后想要给哪根导线标号只需点击一下即可。
Q
设计思路
A
利用计数器进行加数，利用中断系统做清零处理
