用单片机定时器T0和P1.7端口产生连续矩形脉冲的程序
2022-11-30

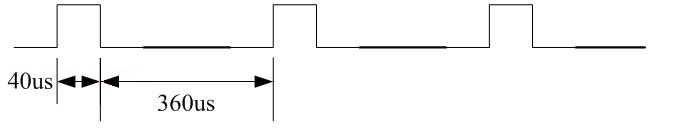

已知51单片机,fosc=6MHz,试编写程序,利用T0和P1.7产生如下图所示的连续矩形脉冲。


参考程序:

org 0000h

ljmp main

org 000bh

ljmp int_t0

org 0030h

main: mov tmod,#00000010b

mov ie,#10000010b

mov th0,#0ech

mov tl0,#4ch

clr p1.7

setb tr0

sjmp $

int_t0: jb p1.7,loop

mov th0,#4ch

setb p1.7

reti

loop: clr p1.7

mov th0,#0ech

reti

end
