上一篇文章我们讲了二进制转gray码，这次我们聊一下gray码转二进制码。

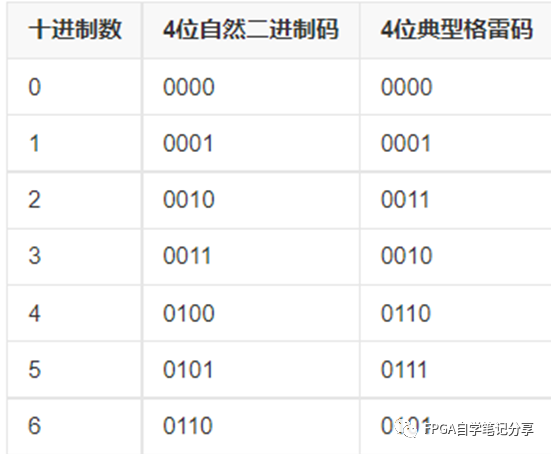

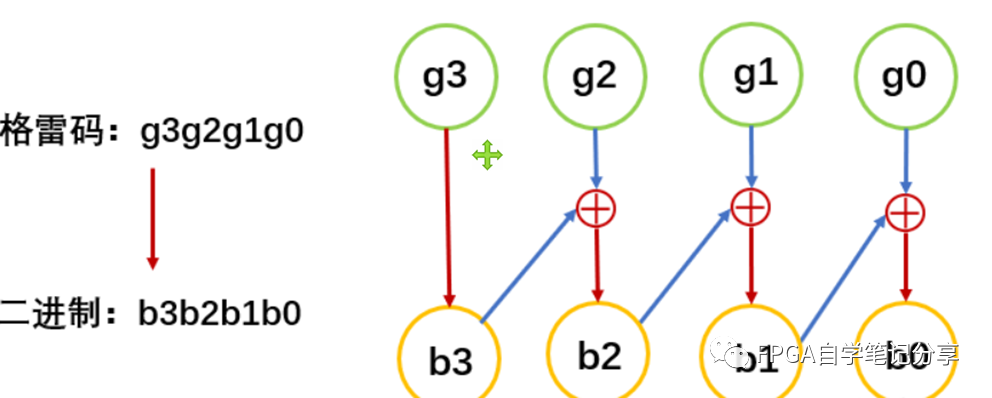

格雷码解码：原码：b[0~n]；格雷码：g[0~n](n∈N)；解码：b=F(g)；解码：b[n]=g[n]，b=g XOR b[i+1](i∈N,0≤i≤n-1).
代码如下：
//============================================================// File Name: cm_gray2bin// VERSION : V1.0// DATA : 2022/10/2// Author : FPGA干货分享// ============================================================// 功能：二级制编码转格雷码// // 原码：b[0~n]；格雷码：g[0~n](n∈N)；编码：g=G(b)；解码：b=F(g)；// 编码：g=b XOR b[i+1](i∈N,0≤i≤n-1)，g[n]=b[n]；// 解码：b[n]=g[n]，b=g XOR b[i+1](i∈N,0≤i≤n-1).// // ============================================================`timescale 1ns/1psmodule cm_gray2bin #( parameter C_DATA_WIDTH = 4 ) ( input wire I_sys_clk , ///输入时钟 input wire [C_DATA_WIDTH-1:0] I_data_gray , ///输入gray码 output reg [C_DATA_WIDTH-1:0] O_data_bin ///输出二进制数据 ); // ============================================================// wire reg// ============================================================wire [C_DATA_WIDTH-1:0] S_data_bin ;// ============================================================// main code// ============================================================assign S_data_bin[C_DATA_WIDTH-1] = I_data_gray[C_DATA_WIDTH-1];assign S_data_bin[C_DATA_WIDTH-2:0] = I_data_gray[C_DATA_WIDTH-2:0]^S_data_bin[C_DATA_WIDTH-1:1]; always @(posedge I_sys_clk) O_data_bin <= S_data_bin; endmodule

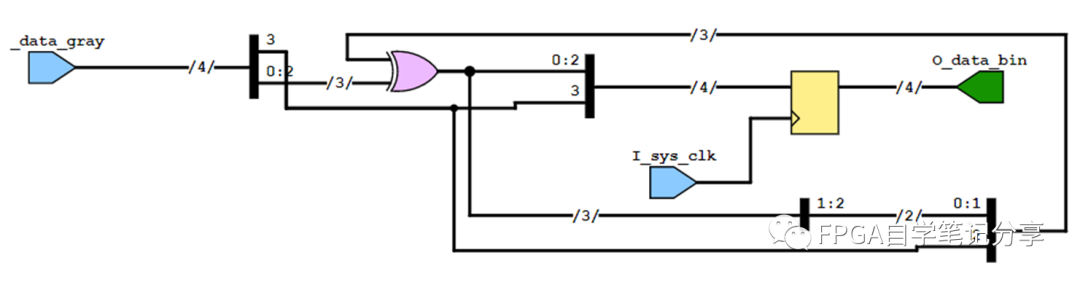

代码综合结果如下：

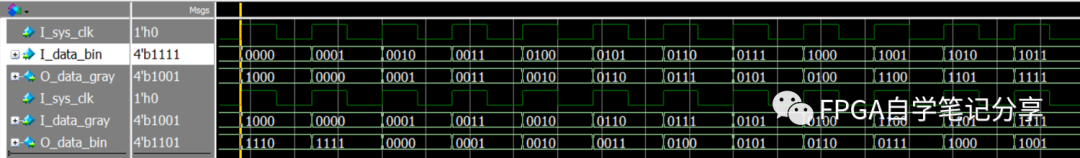

仿真如下：
