低压开关柜是电力系统中低压配电部分的重要设备，多安装于配电室内。以下是对低压开关柜基础知识的详细介绍：

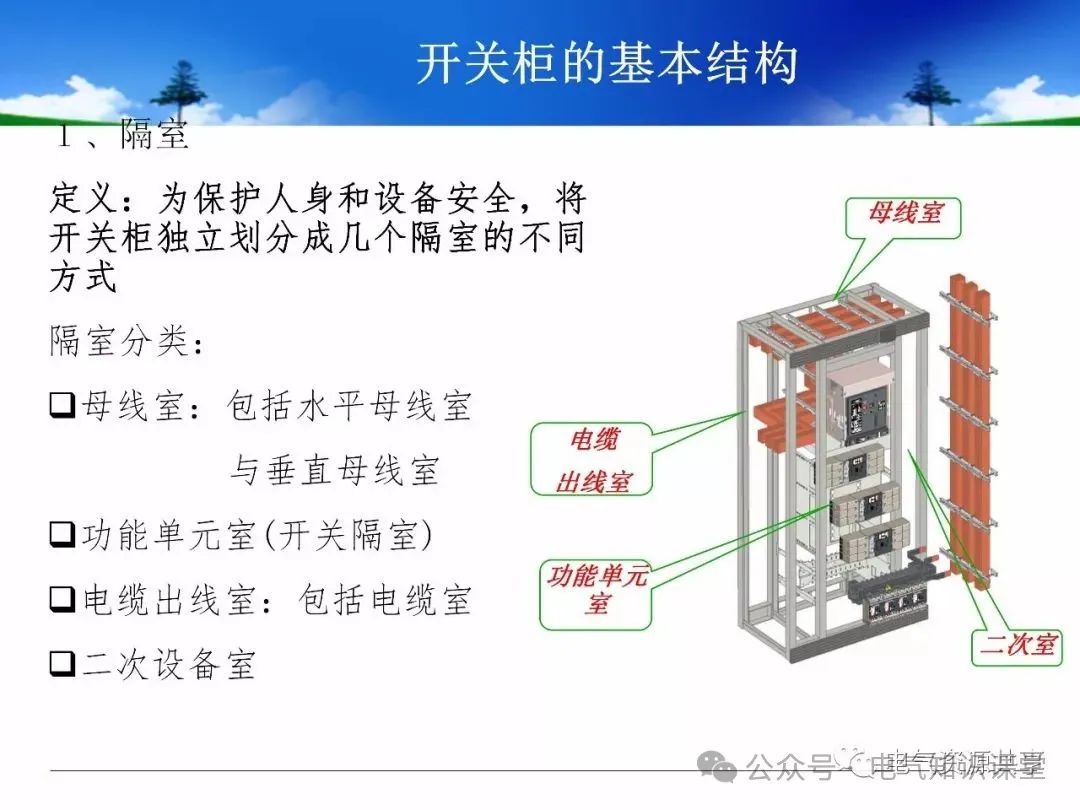

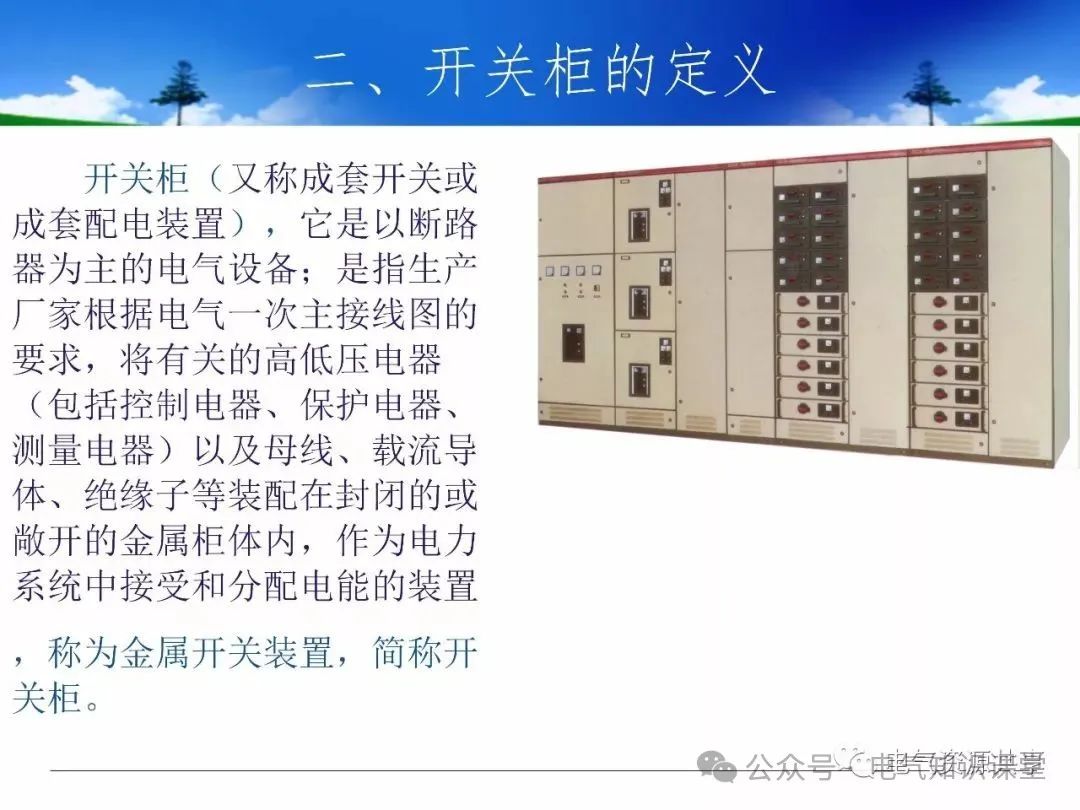

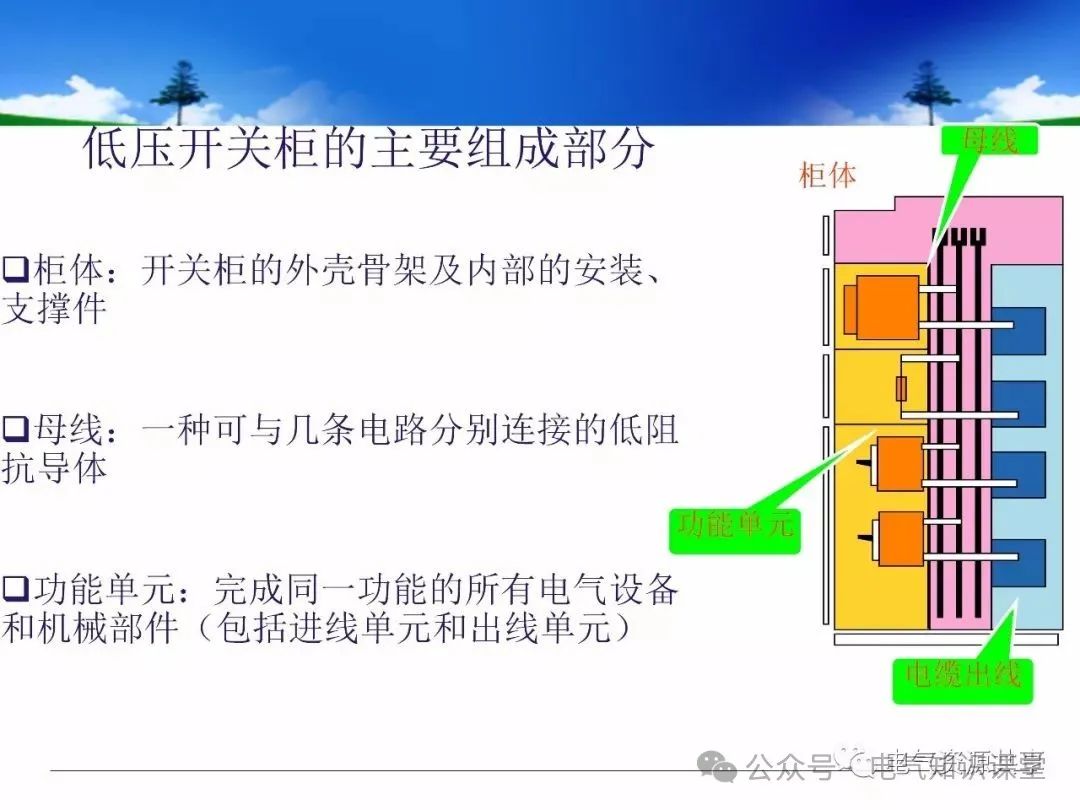

一、定义与结构

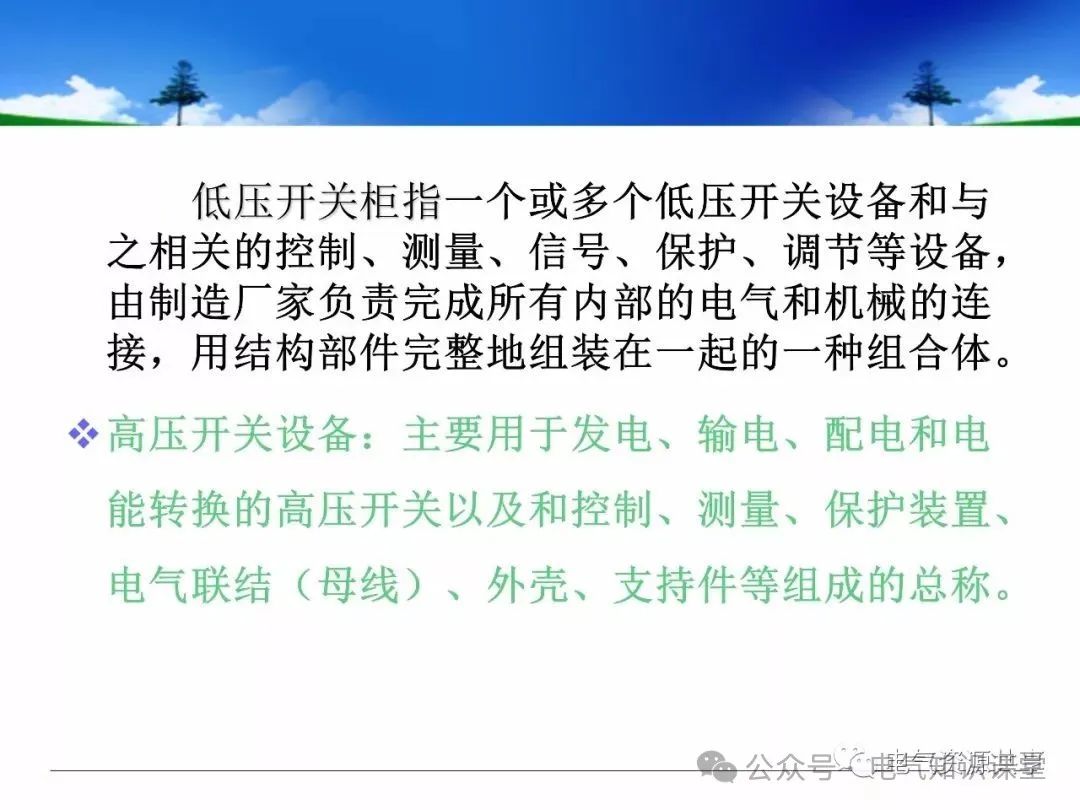

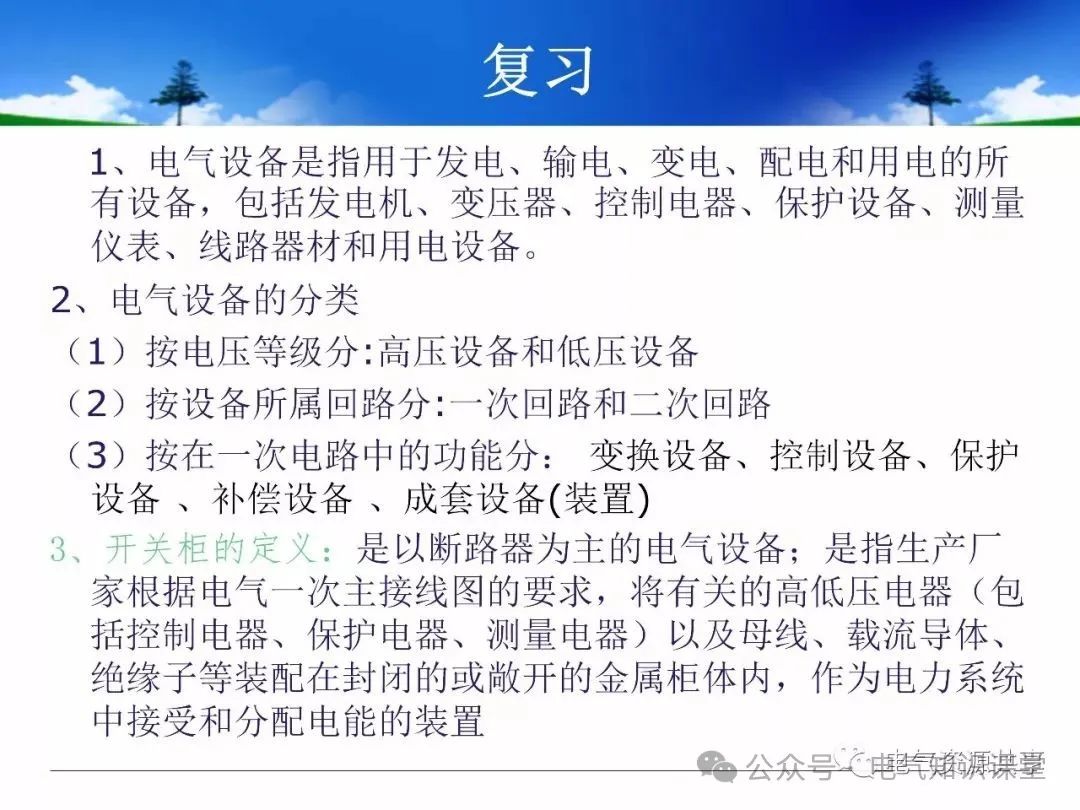

低压开关柜是一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。它通常包括接线端子、各种刀闸、保护设备（如空气开关、熔断器）、测量设备（如电压表、电流表）和计量设备（如有功、无功功率表）等。

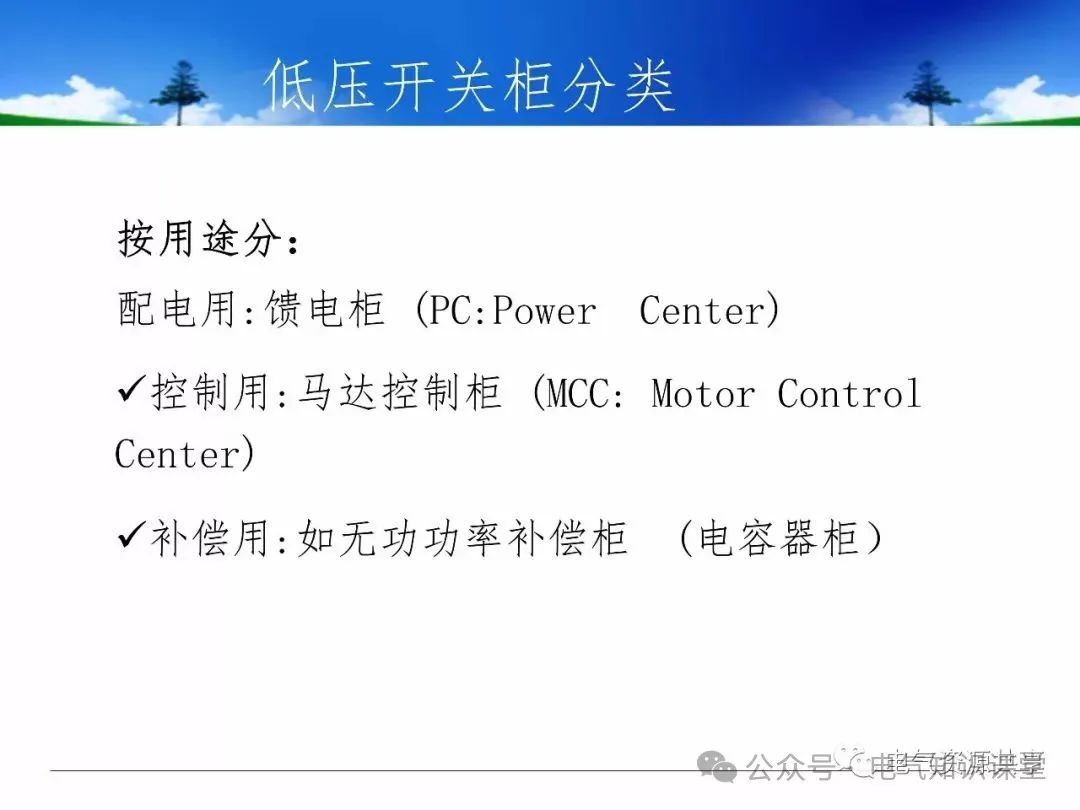

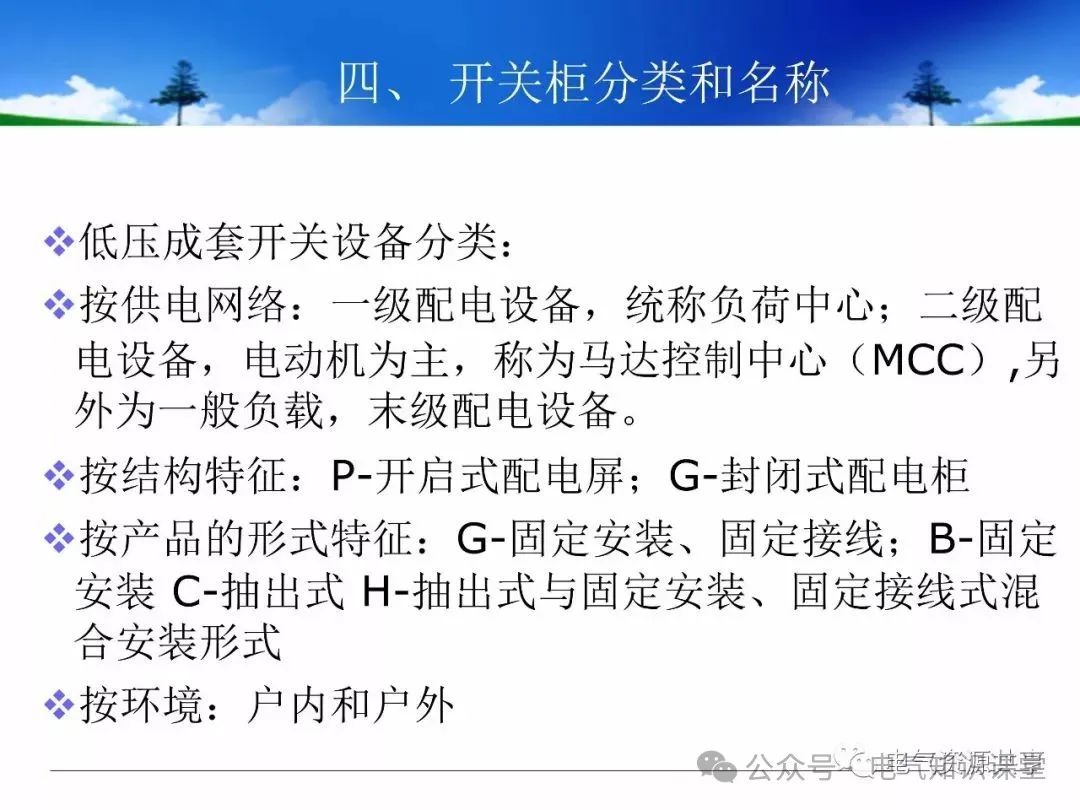

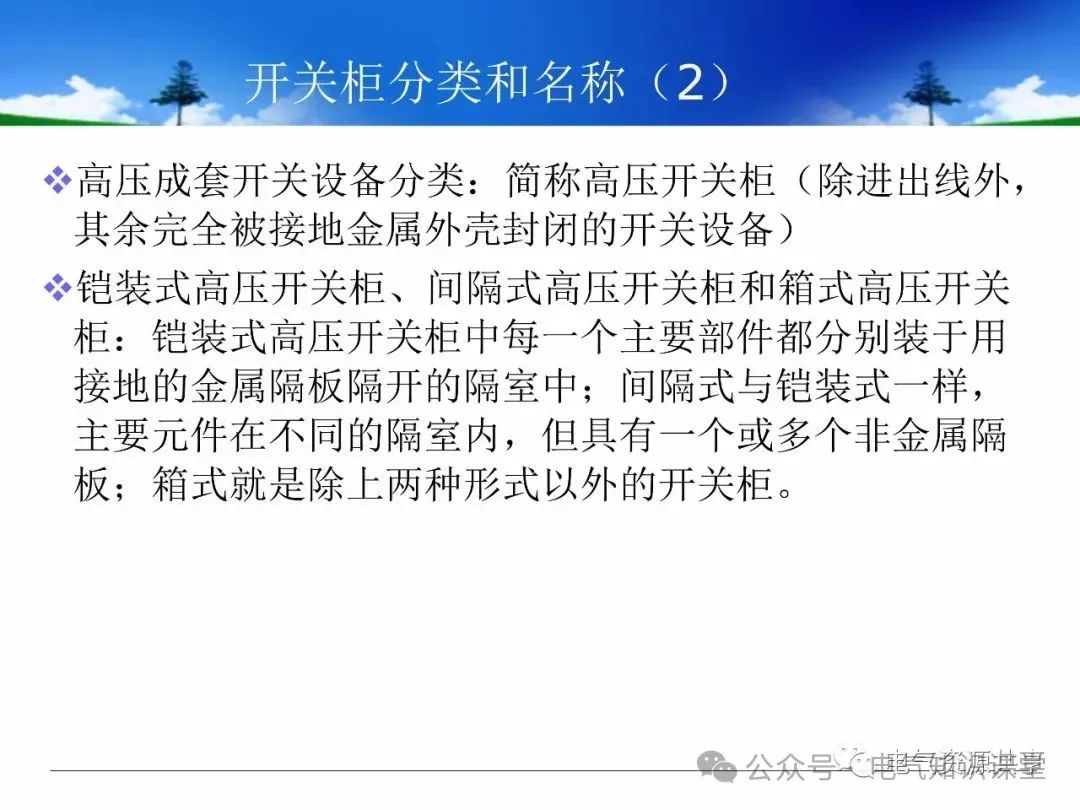

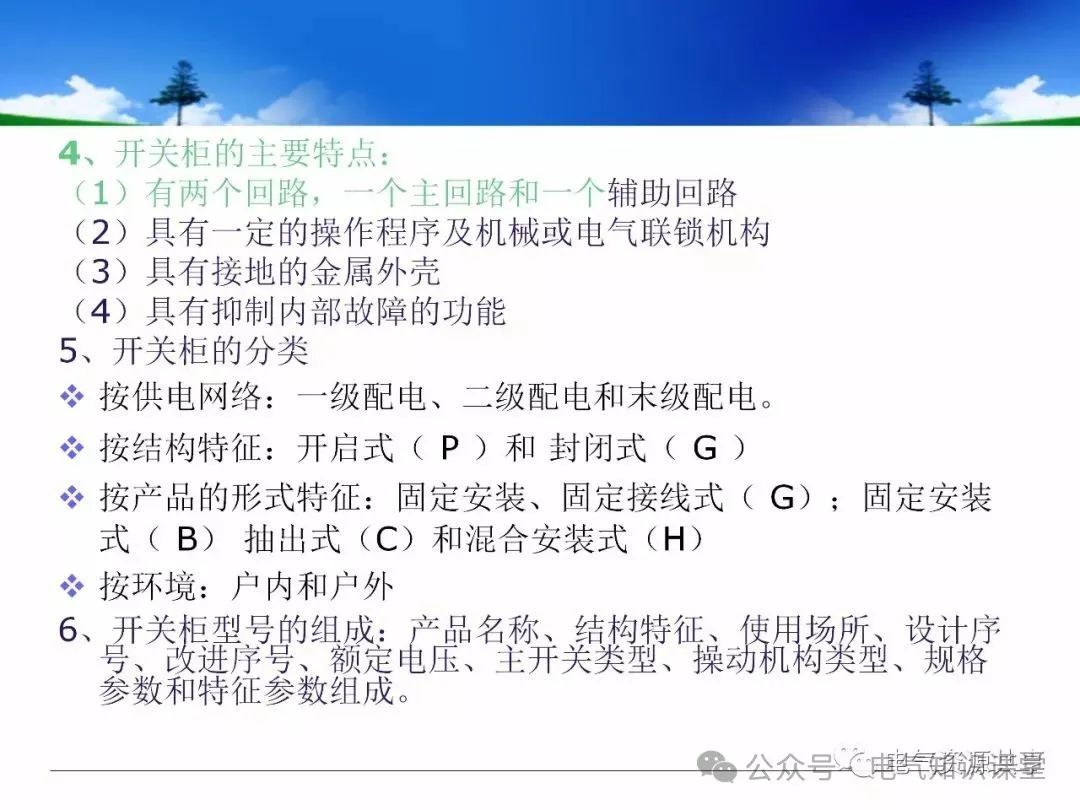

二、分类

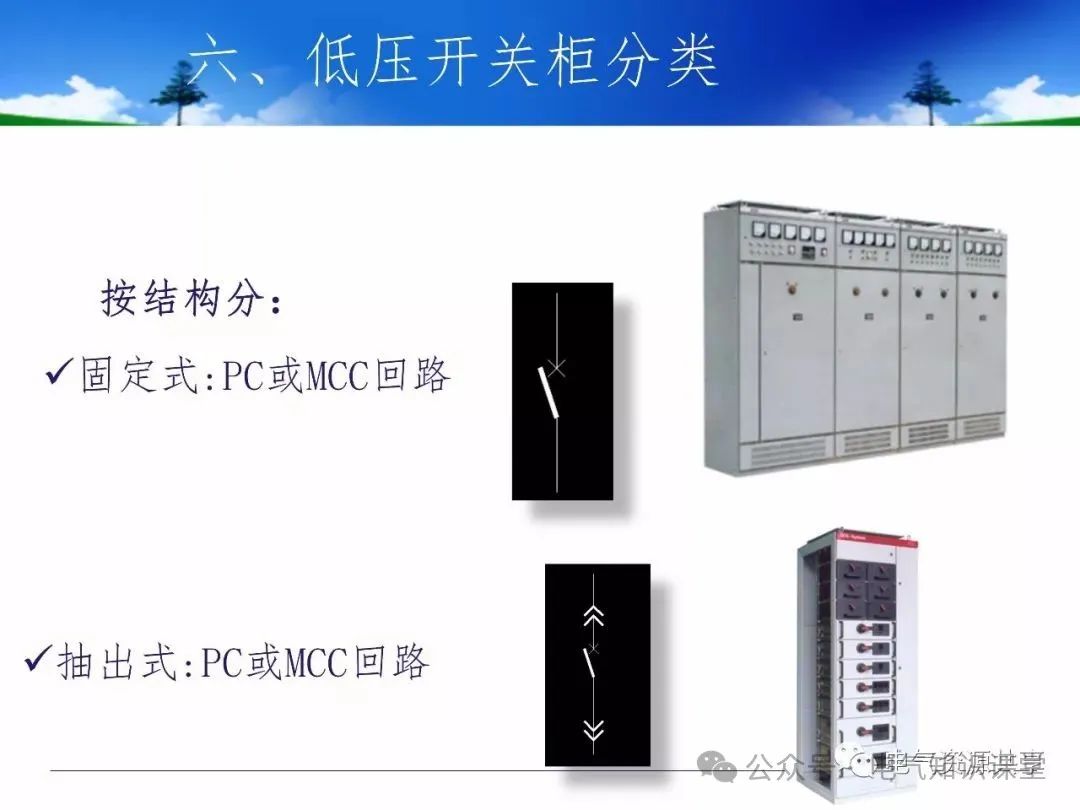

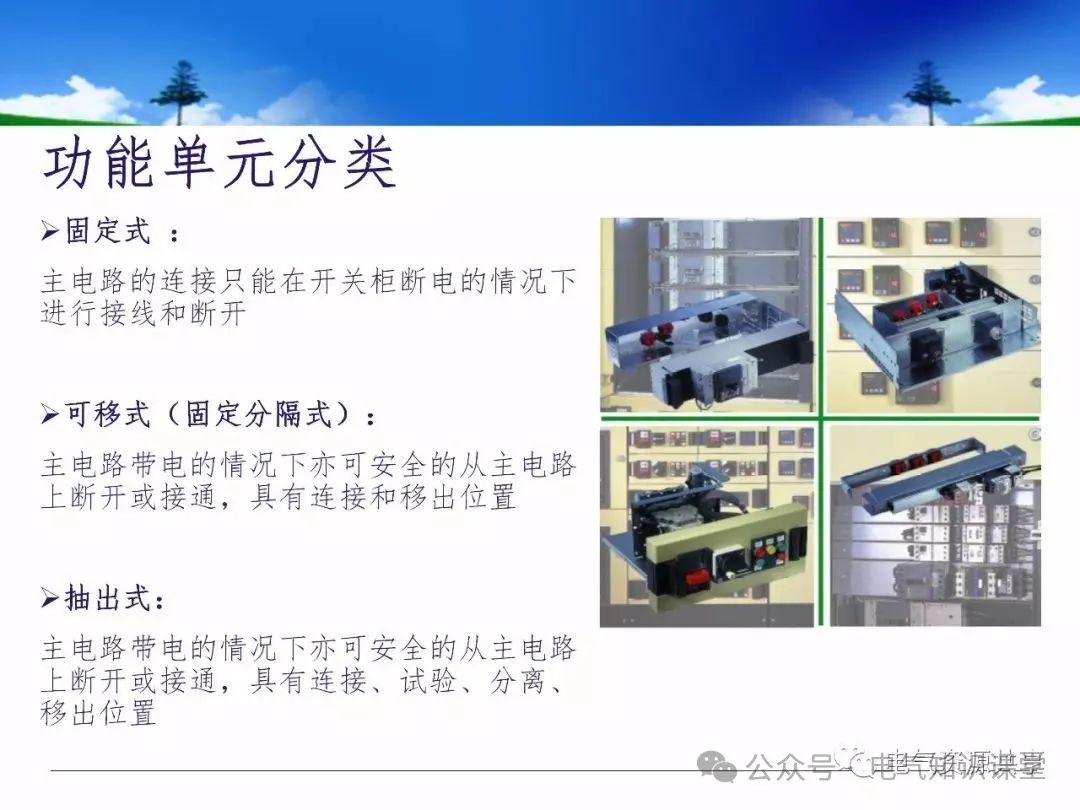

低压开关柜按结构可分为固定式和抽出式（抽屉式）两大类：
• 固定式：主电路的连接只能在开关柜断电的情况下进行接线和断开。• 抽出式：主电路带电的情况下亦可安全地从主电路上断开或接通，具有连接、试验、分离、移出位置，便于维护和检修。

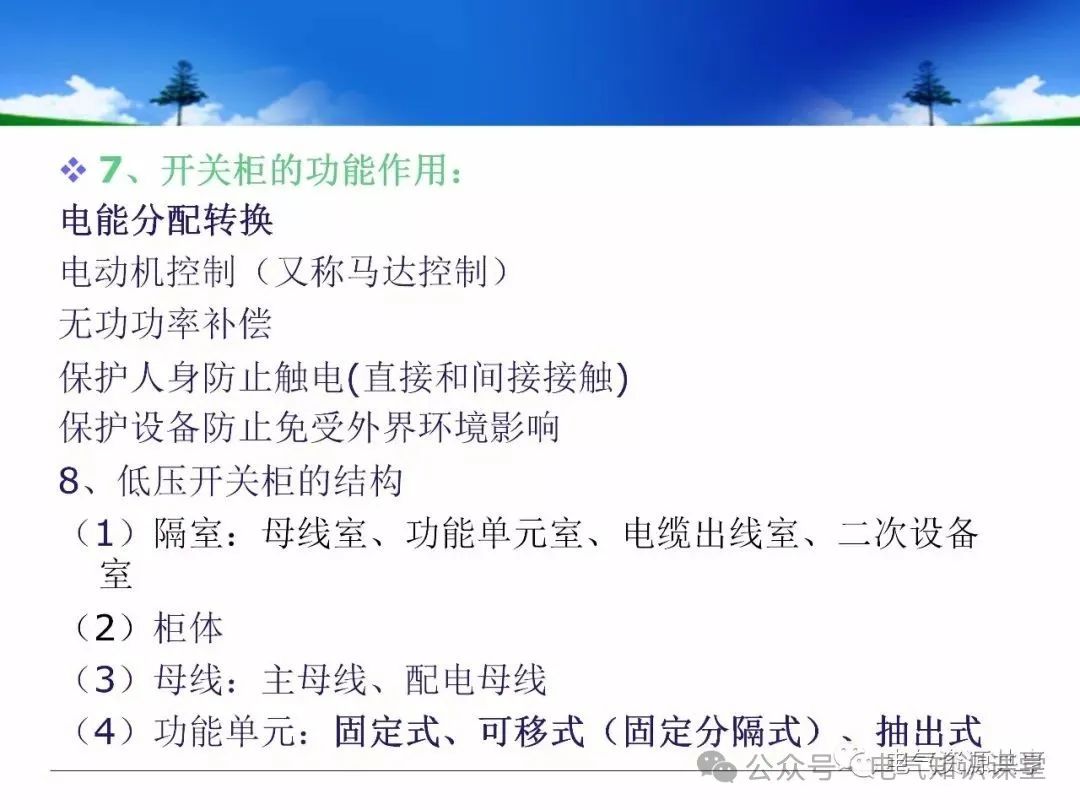

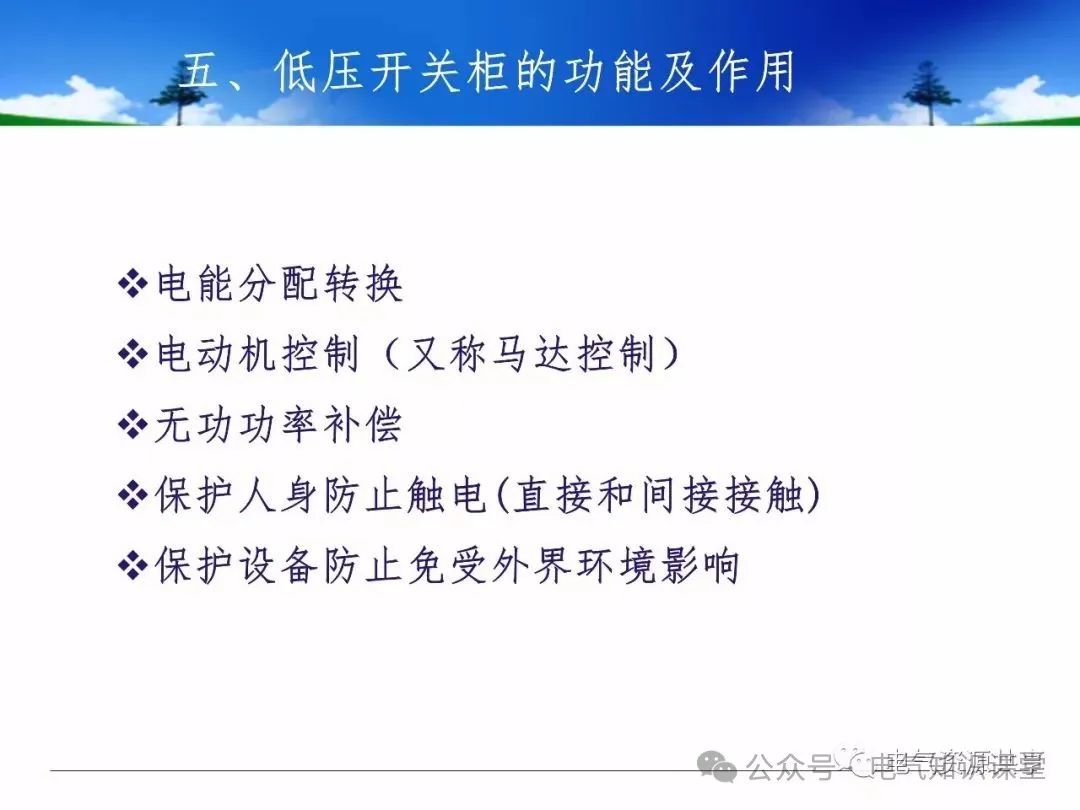

三、功能与作用
低压开关柜的主要功能与作用包括：
- 电能分配与转换：根据用电负荷的需求，将电能分配到各个用电设备，实现电能的合理分配和传输。
- 马达控制：对电机等设备进行启停控制，确保设备在稳定、安全的电力环境下运行。

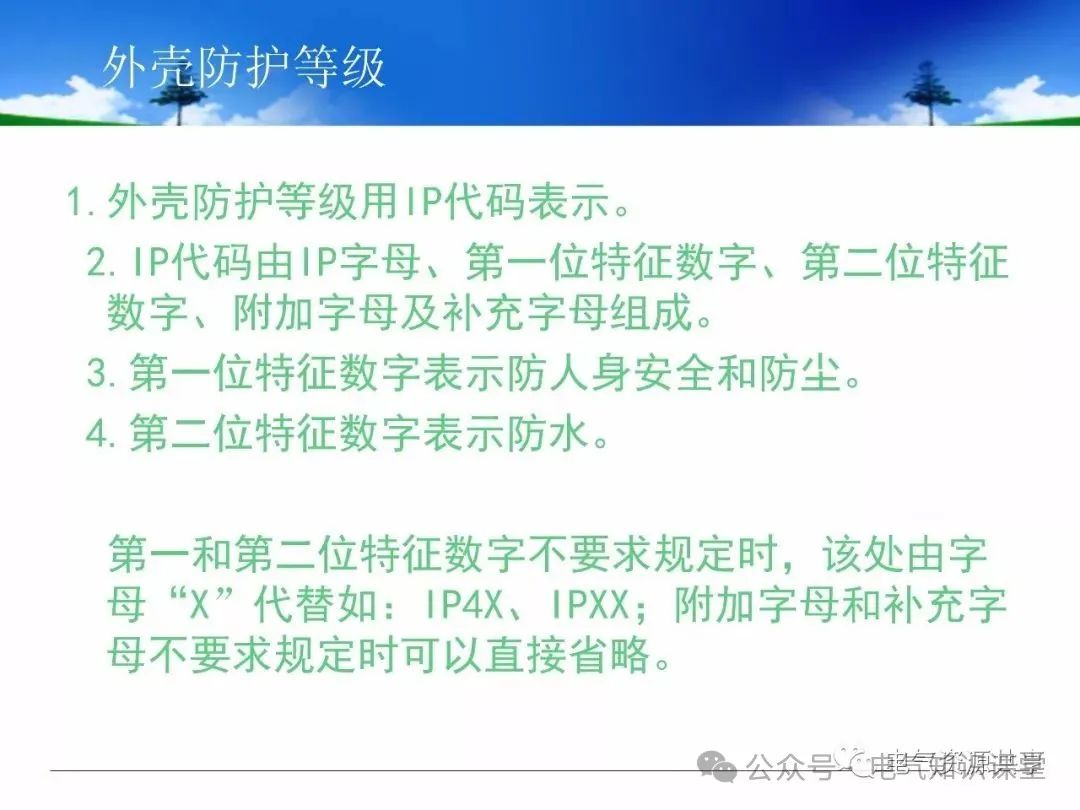

- 保护人身和设备安全：防止触电（直接和间接接触），保护设备免受外界环境影响，如防尘、防水等。
- 故障控制：当线路出现故障时，有利于控制故障范围，方便快速找出故障点并加以排除。
- 便于检修：便于分片安排线路检修，而无需大面积的停电。

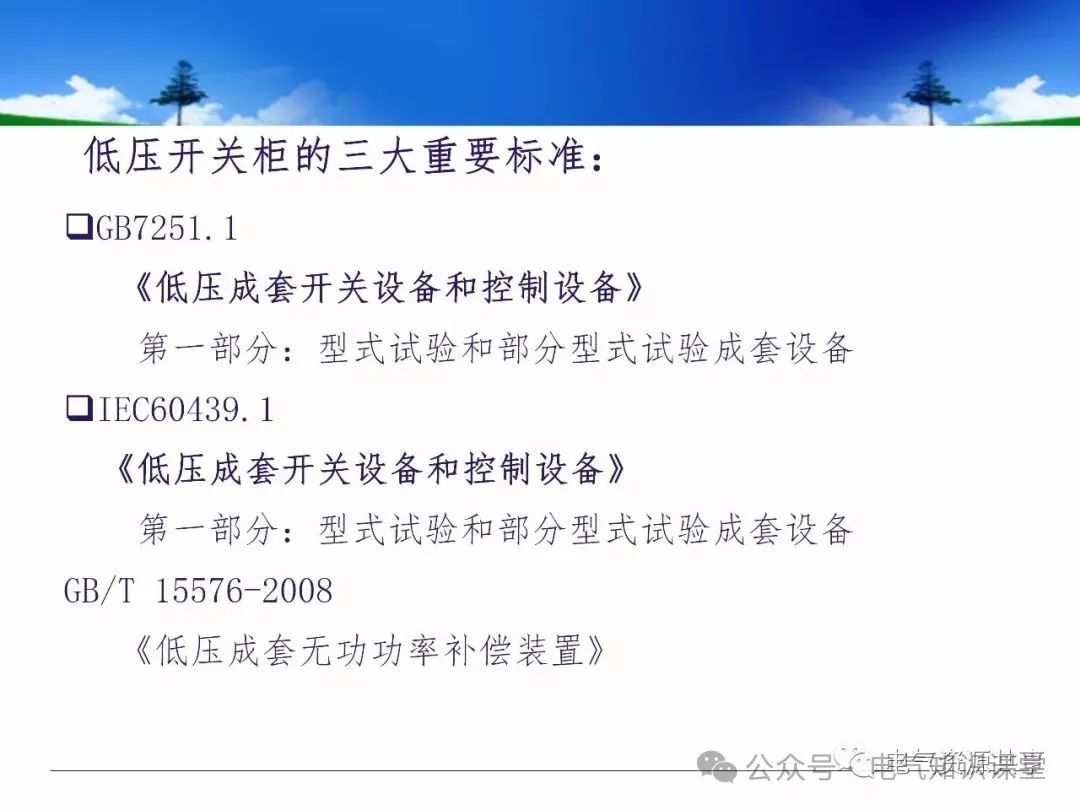

四、重要标准
低压开关柜的设计、制造和检验需遵循一系列重要标准，如：
- GB7251.1《低压成套开关设备和控制设备》
- IEC60439.1《低压成套开关设备和控制设备》
- GB/T 15576-2008《低压成套无功功率补偿装置》
这些标准规定了低压开关柜的性能要求、试验方法、检验规则等，确保产品的质量和安全。
五、使用场景
低压开关柜的使用场景非常广泛，涵盖了多个行业和领域，包括工业自动化控制、电力系统配电、机械加工、建筑电气、智能建筑、交通设施、电动汽车充电站以及冶金、矿山、石油、化工等工业领域。在商业和居民区中，低压开关柜也被广泛应用于商场、写字楼、住宅小区等场所的电力供应和控制。
六、维护与检修

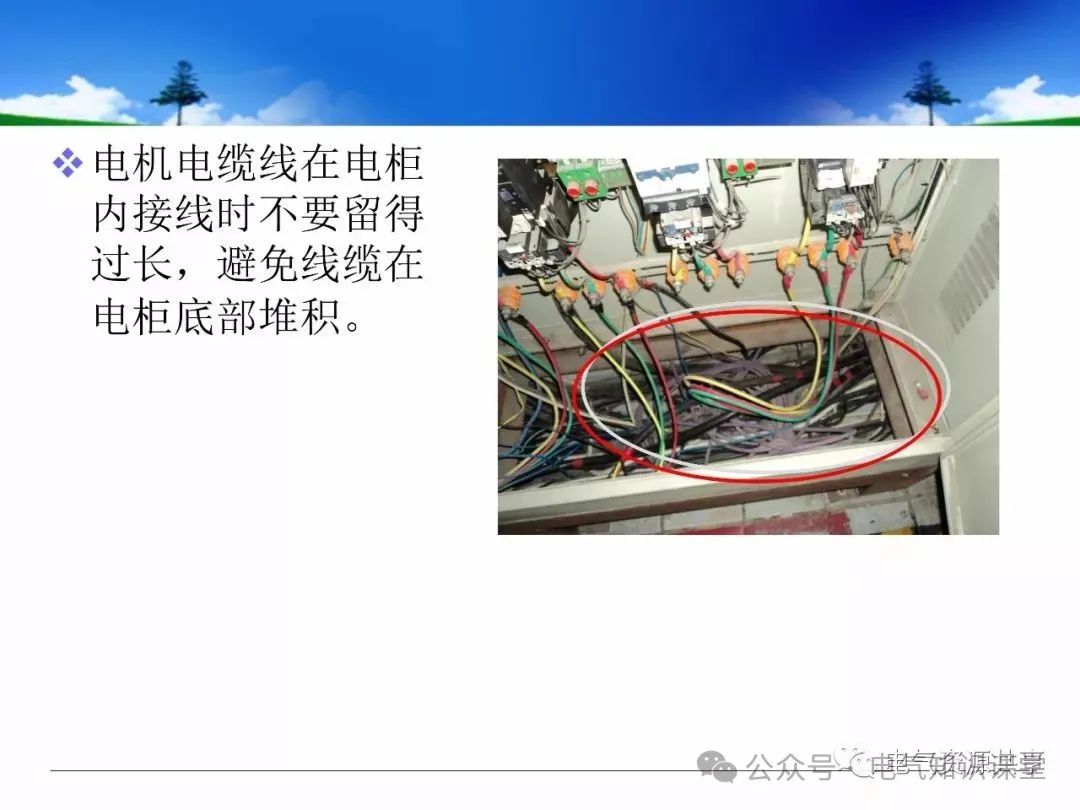

为确保低压开关柜的安全稳定运行，需要定期进行维护和检修。维护内容包括检查各柜内是否有虫鼠活动的痕迹、检查警告牌和检修牌摆放位置是否正确、检查应急工具和灯具是否齐全正常等。检修时则需注意停电进行，并检查电气连接是否可靠、紧固螺栓有无松动、电器元件操作机构是否灵活等。
综上所述，低压开关柜作为电力系统中低压配电部分的重要设备，在电力分配、设备控制、安全保护等方面发挥着重要作用。了解其基础知识对于电力系统的安全稳定运行具有重要意义。
