MOSFET放大器

1、信号放大

为何放大：

1).信号电压太小，不易察觉

2).信号功率太小，不能驱动负载

3).传输过程中信号易被噪声淹没

放大什么：

1).电压放大

2).电流放大

3).功率放大

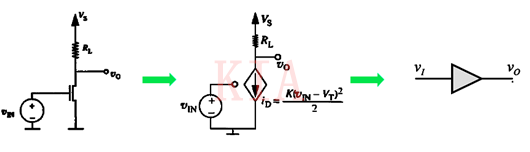

2、MOSFET放大器的等效模型

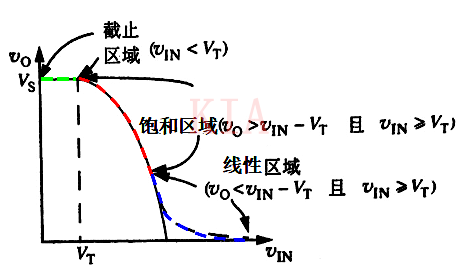

3、MOSFET放大器的工作区间

截止区：iDS为0，Vo恒为Vs。

饱和区：对应电流源模型，Vo随Vin快速变化。

线性区：对应电阻模型，Vo随Vin缓慢变化。

MOSFET电路仅在饱和区表现出放大器的性质。

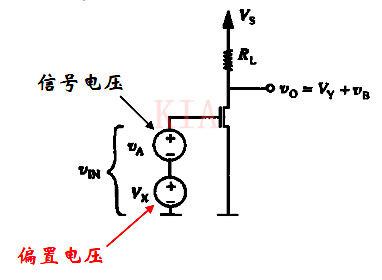

4、MOSFET放大器的偏置

放大器必须在饱和区才能正常工作，即当输入的信号为0时，MOSFET应当加载合适的偏置电压。

当偏置电压为零时，不仅没有放大，而且输出严重失真。

偏置点选择有不同方法，如范围最大或增益最大。

1).范围最大：偏置电压取饱和区中点。

2).增益最大：偏置电压取截止电压Vt。
