电容的NPO,X7R,X5R这些参数的含义
芒果硬件 2025-06-03

我们知道陶瓷电容有 NPO、X7R、Z5U、Y5V 等不同的规格,很多同学对这些规格不是很理解这些有什么不同。下面我们就常用的 NPO、X7R、Z5U 和 Y5V中这些不同的规格和对应不同的用途来介绍一下它们的性能和应用。

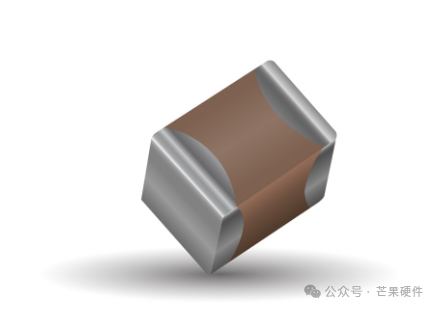

首先当我们谈到电容的X7R、X5R、NP0、C0G、Y5V、Z5U这些参数我们要明白这些不同的名称的原因主要是通过MLCC(多层陶瓷电容)的不同介质材料导致存在不同的温度稳定性来区分的。介质材料划按容量的温度稳定性可以分为两类,即Ⅰ类陶瓷电容器和Ⅱ类陶瓷电容器,和C0G和NP0都是I类陶瓷电容,X7R、X5R、Y5U、Y5V都是II类陶瓷电容。

首先,我们在前面的文章中介绍了电容选型的两大特性,他们分别是电容的直流偏压特性和温度特性具体见怎么选型电容?电容的阻抗是什么?电容的直流偏置是什么?这个和我们下面介绍的内容息息相关,忘记的同学可以去复习看看,下面我们言归正传。

I 类陶瓷电容容值几乎不随温度、电压或时间变化,但是容量一般较小;温度特性 (温度范围:-55度~125度、温度系数:0±30ppm/℃以内。

II类瓷介电容的容量稳定较差, 容值随温度、电压变化较大(如X7R在-55°C~+125°C内容值变化±15%),X7R(工作温度范围:-55°C ~+125°C一般车规器件选用较多),X5R(工作温度范围:-55°C -+85°C一般工规器件选用较多),Y5U、Y5V(工作温度范围:-30--85度),但是容量相对较大。

NP0其实就是C0G,不过是美国军用标准(MIL)中的说法,其实应该是NP0(数字),但一般大家习惯写成NPO(字母,老外在口语中一般把0直接读成O)。这是Negative-Positive-Zero的简写,用来表示的温度特性,说明NPO的电容温度特性很好,不随正负温度变化而出现容值漂移,在温度从-55℃到+125℃时容量变化为0±30ppm/℃。C0G是I类陶瓷中温度稳定性最好的一种,温度特性近似为0,满足“负-正-零”的含义。因此一般可以用在谐振器、振荡器等对电容容值稳定度要求比较严格的场景。晶振内部原理及外围器件作用介绍

Ⅱ类陶瓷电容这类电容容值比I类电容要大,电容量不稳定随温度呈非线性变化,损耗较大。其中X5R、X7R属于Ⅱ类陶瓷中的稳定级,容量一般比NPO的材料要高,容量精度在10%左右。而Y5V和Z5U属于可用级,这类介质的电容,其稳定性较差,容量精度在20%左右而且价格较低,适用于温度变化不大的电路中。(电容精度和我们在计算WCA中影响比较大)

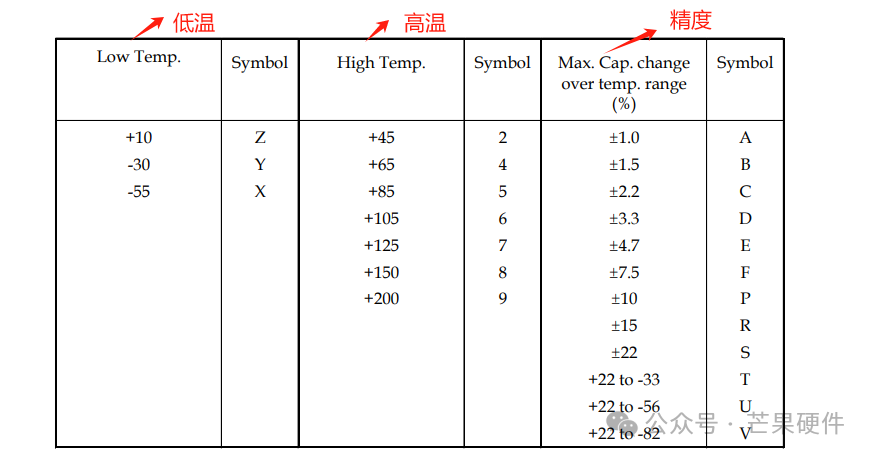

下表提示了这些代号的含义。以X7R为例。X代表电容最低工作温度7 代表电容最高工作温度R代表容值随温度的变化率
