另一种Source类型的电流源分享
24c01硬件电子 2025-06-09

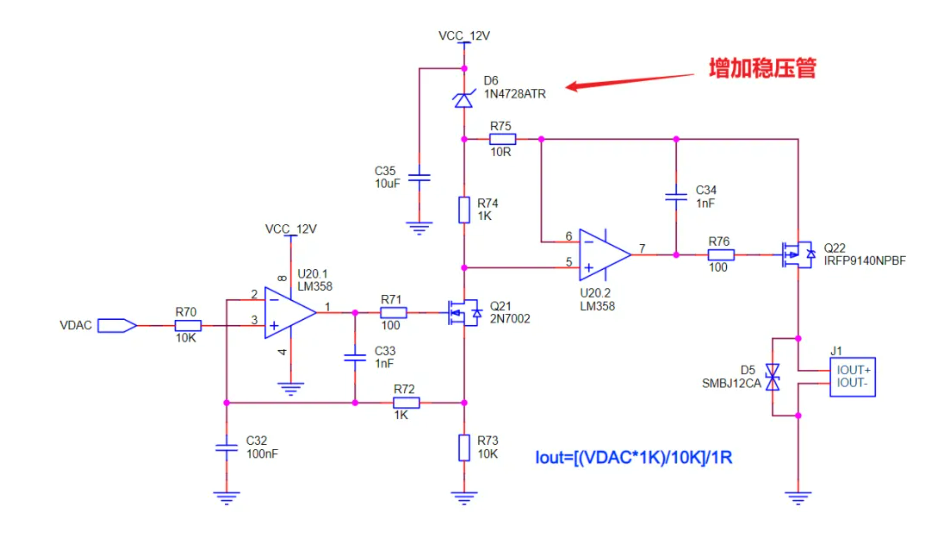

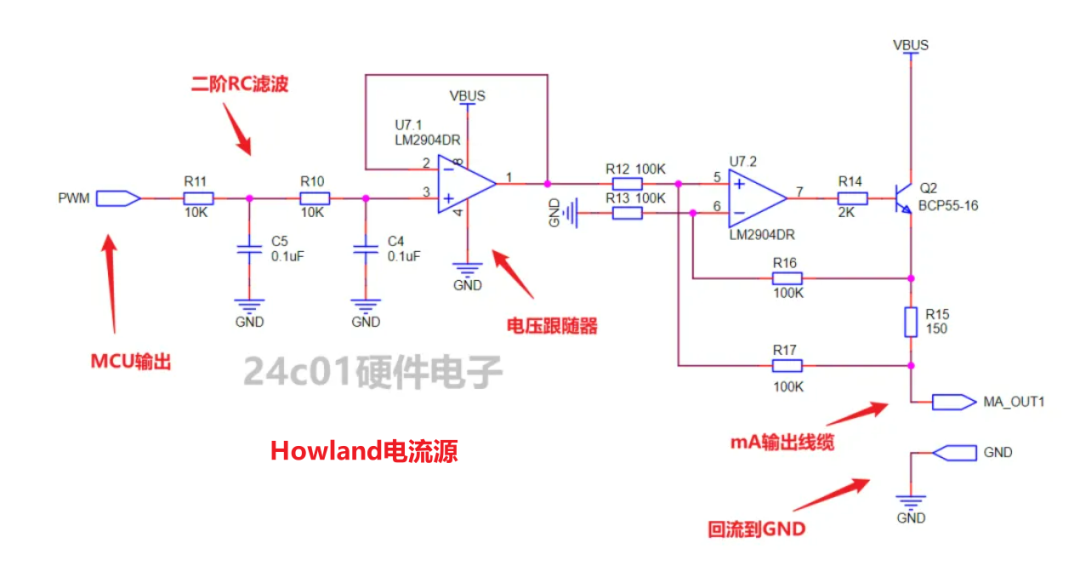

在之前我们分析过两种source类型的电流源,分别是Howland电流源,以及一个sink转source类型的电流源(暂且叫他这个名字吧)。下图是之前分析的电流源的电路图:

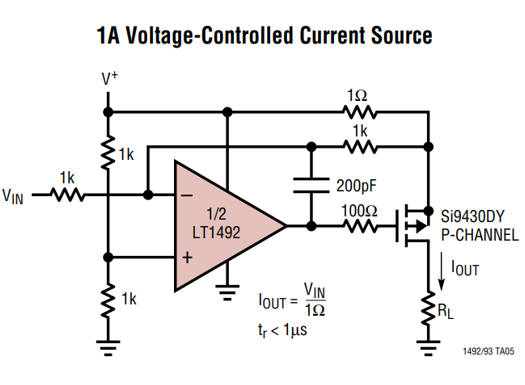

本期分享的是另一种source类型的电流源,电路图选取自LT1492的数据手册,电路图如下所示:

这个电路通过单颗运放及PMOS就可以实现恒流控制,并且不需要先使用sink类型的恒流源做一级转化。个人感觉还是很不错的。

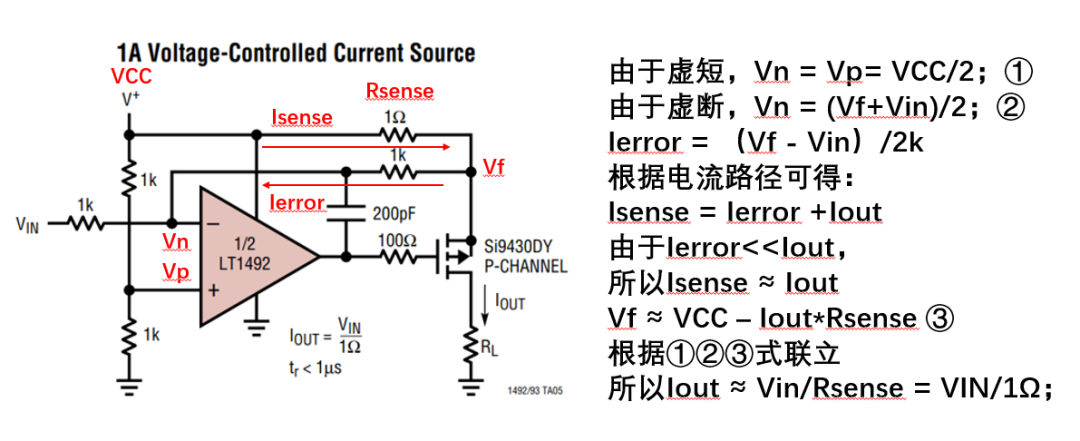

电路推导过程如下所示,通过推导我们可以看出,在电路上是存在一个Ierror电流的,使用的时候要注意Ierror带来的误差:

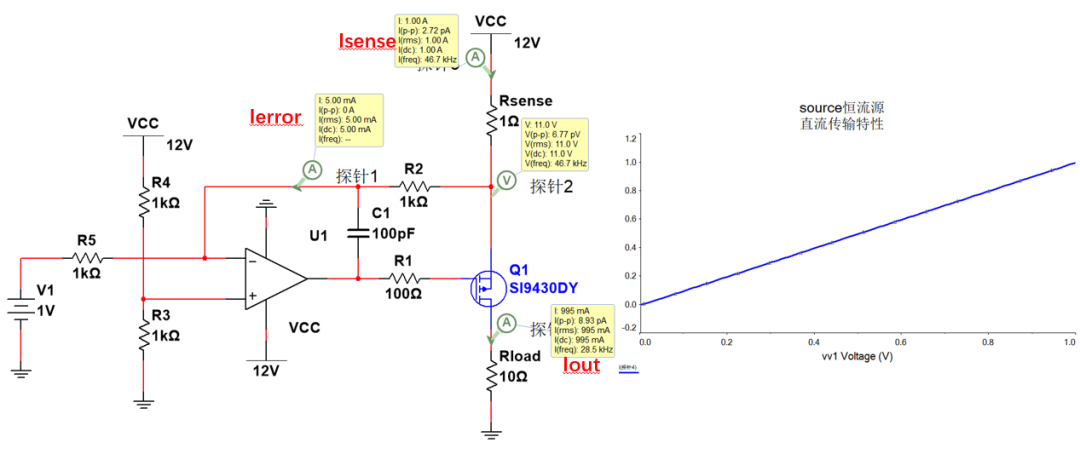

然后是电路的仿真结果,我们可以看到当输入电压为1V的时候,输出的电流为995mA(因为存在5mA的Ierror电流)。尤其是在小电流下,误差更为明显。

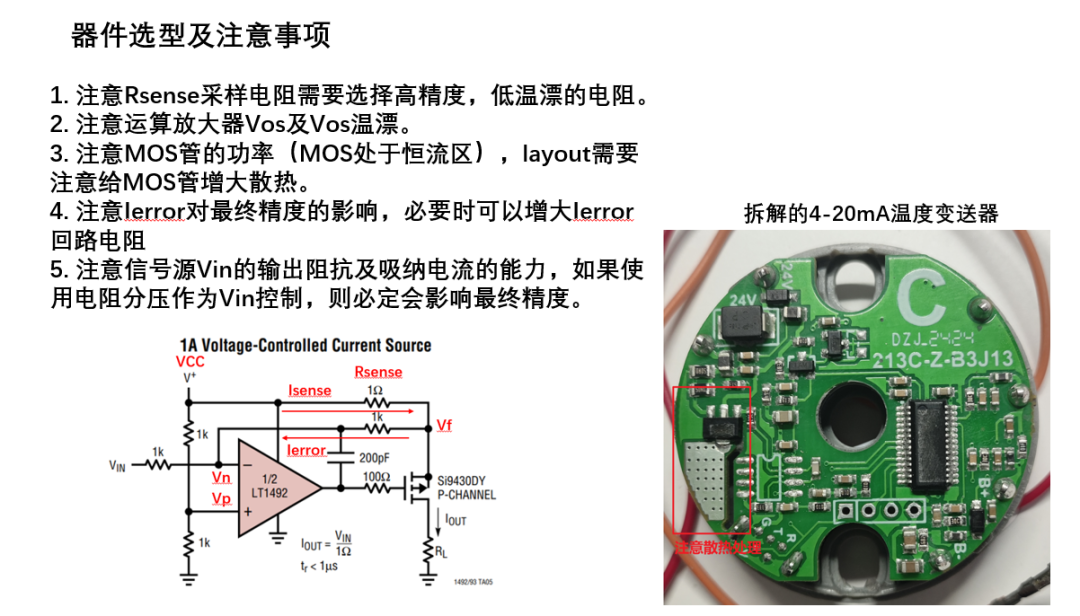

然后是电路的选型部分的注意事项:

1. 注意Rsense采样电阻需要选择高精度,低温漂的电阻。2. 注意运算放大器Vos及Vos温漂。3. 注意MOS管的功率(MOS处于恒流区),layout需要注意给MOS管增大散热。4. 注意Ierror对最终精度的影响,必要时可以增大Ierror回路电阻5. 注意信号源Vin的输出阻抗及吸纳电流的能力,如果使用电阻分压作为Vin控制,则必定会影响最终精度。
