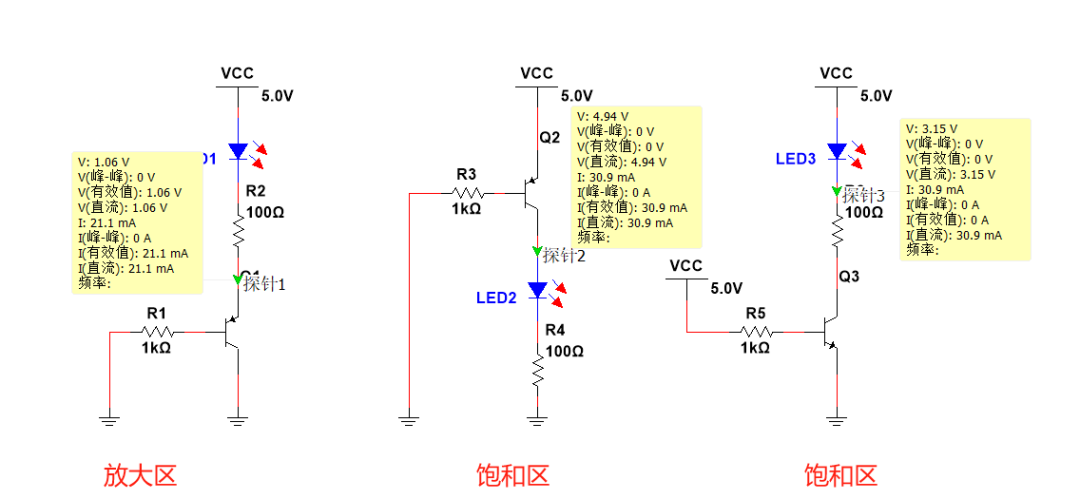

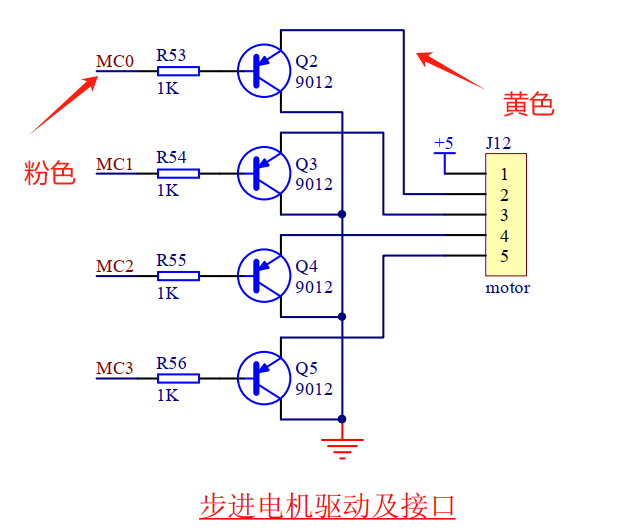

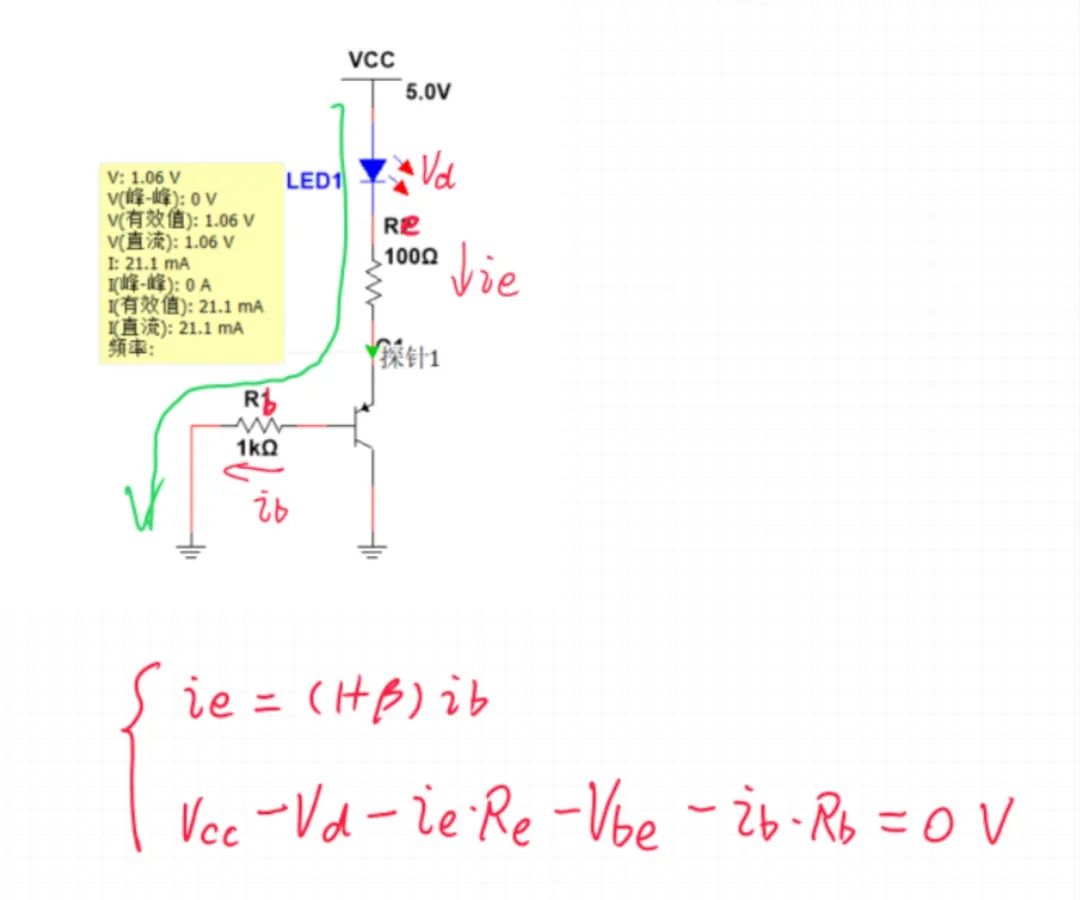

昨天测试MC0输出0V的时候，Vb=0.9V，Ve=1.64V，Vc=0V此时满足发射极正偏，集电极反偏。三极管是工作在放大区的。这样也是可以工作的，但是这种类似于开关的用法，建议大家还是让他工作在饱和区和截止区。虽然都能用，但是推荐右边两种饱和区的接法，三极管上的功耗也小一些。

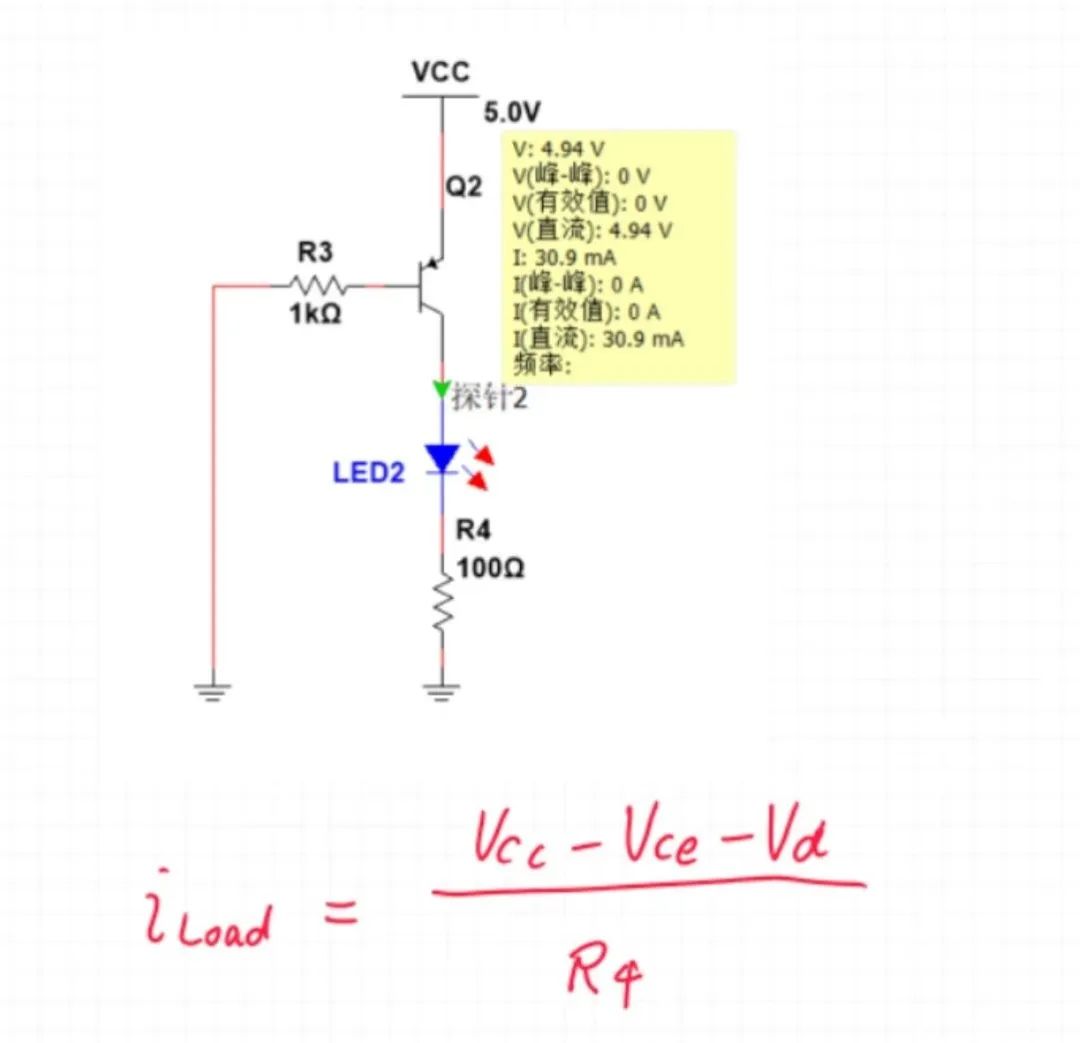

饱和区的负载计算公式就相对容易了，计算公式如下，VCE一般数据手册里会给出，也可以按0.2V左右估一下。
昨天测试MC0输出0V的时候，Vb=0.9V，Ve=1.64V，Vc=0V此时满足发射极正偏，集电极反偏。三极管是工作在放大区的。这样也是可以工作的，但是这种类似于开关的用法，建议大家还是让他工作在饱和区和截止区。虽然都能用，但是推荐右边两种饱和区的接法，三极管上的功耗也小一些。
饱和区的负载计算公式就相对容易了，计算公式如下，VCE一般数据手册里会给出，也可以按0.2V左右估一下。
0
图1电路在今天可能吸引力没有那么大了，因为现在有了更先进的放大器，如LTC6268，同时兼顾了低电压噪声和低输入偏置电流。但了解一下也是非常值得的，甚至在一些应用里降成本时没准可以用到，比如色谱仪。
关注回复“加群”，加入硬件电子学习交流群。本期的电路图来自ZLinear的开源数据采集板卡DL8884_RFN，是一个比较常见的电压偏置采集法（电路图已取得作者授权发文）。
