如何一个构建CPU
ARM与嵌入式 2024-06-21

几乎每天都会开灯关灯,但这简单的开关却是组成CPU的基本单元。 分享本文,来看下怎么构建CPU这个非0即1的开关世界。


从晶体管到门电路


上世纪出现了晶体管这个小而伟大的发明。 有了晶体管,也就是开关,在此基础之上就可以搭建与、或、非门电路。 任何一个逻辑函数最终都可以通过与、或、非表达出来。也就是说,计算机最终可以通过简单的与、或、非门构造出来。


与或非门实现计算、存储电路


计算


以加法为例。 由于CPU只认知 0 和 1,也就是二进制,那么二进制的加法有哪些组合呢:

  • 0 + 0,结果为0,进位为0

  • 0 + 1,结果为1,进位为0

  • 1 + 0,结果为1,进位为0

  • 1 + 1,结果为0,进位为1

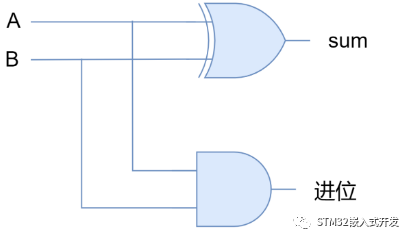

注意进位这一列,只有当两路输入的值都是 1 时,进位才是 1 ,这就是与门啊! 再看下结果一列,当两路输入的值不同时结果为1,输入结果相同时结果为0,这就是异或啊! 如下图,用一个与门和一个异或门就可以实现二进制加法:



上述电路就是一个简单的加法器,加法可以用与或非门实现。 除了加法,我们也可以根据需要将不同的算数运算设计出来,负责计算的电路有一个统称,这就是所谓的算术逻辑单元ALUarithmetic/logic unit),是CPU 中专门负责运算的模块,本质上和上面的简单电路没什么区别,就是更加复杂而已。 现在,通过与或非门的组合我们获得了计算能力,计算能力就是这么来的。 但,只有计算能力是不够的,电路需要能记得住信息。


存储

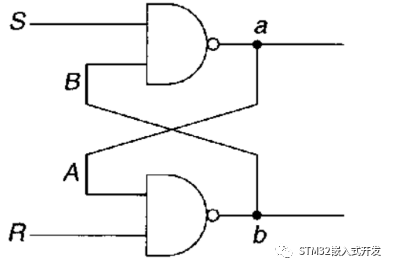

到目前为止,你设计的组合电路比如加法器天生是没有办法存储信息的,它们只是简单的根据输入得出输出,但输入输出总的有个地方能够保存起来,这就是需要电路能保存信息。 电路怎么能保存信息呢?有一天一位英国物理学家,给出了这样一个神奇电路:



这是两个与非门的组合。 比较独特的是该电路的组合方式,一个与非门的输出是另一个与非门的输入。该电路的组合方式会自带一种很有趣的特性,只要给S和R端输入1,那么这个电路只会有两种状态:

  • a端为1,此时B=0、A=1、b=0;

  • a端为0,此时B=1、A=0、b=1;

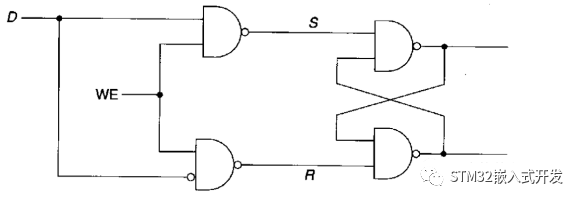

不会再有其他可能了,我们把a端的值作为电路的输出。 此后,你把S端置为0的话(R保持为1),那么电路的输出也就是a端永远为1,这时就可以说我们把1存到电路中了;而如果你把R段置为0的话(S保持为1),那么此时电路的输出也就是a端永远为0,此时我们可以说把0存到电路中了。 就这样,电路具备存储信息的能力了。 现在为保存信息你需要同时设置S端和R端,但你的输入是有一个(存储一个bit位嘛),为此你对电路进行了改造:

这样,当D为0时,整个电路保存的就是0,否则就是1。


寄存器与内存

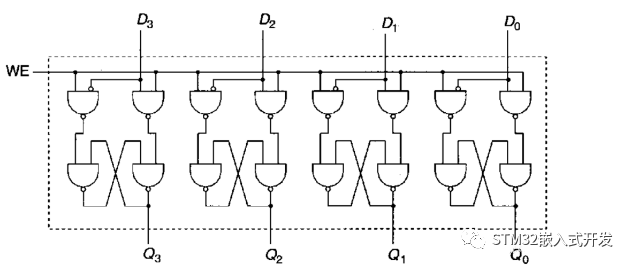

现在你的电路能存储一个比特位了,想存储多个比特位还不简单,复制粘贴就可以了:

我们管这个组合电路就叫寄存器。 如果继续搭建更加复杂的电路以存储更多信息,同时提供寻址功能,就这样内存也诞生了。 寄存器及内存都离不开上文那个简单电路,只要通电,这个电路中就保存信息,但是断电后很显然保存的信息就丢掉了,现在你应该明白为什么内存在断电后就不能保存数据了吧。


构建CPU


硬件平台


通过上文讲解知道,电路可以实现数据计算、信息存储的通用功能。但现在还有一个问题,真的有必要把所有的逻辑运算都用与或非门实现出来吗?这显然是不现实的。 没有必要为所有的计算逻辑实现出对应的硬件,硬件只需要提供最通用的功能。 接下来看下硬件是怎么提供所谓的通用功能。 让我们来思考一个问题,CPU怎么能知道自己要去对两个数进行加法计算,以及哪两个数进行加法计算呢? 很显然,你得告诉CPU,该怎么告诉呢? CPU也需要机器指令告诉自己该接下来该干什么,而指令通过我们上述实现的组合电路来执行。
指令集
指令集告诉我们 CPU 可以执行什么指令,每种指令需要提供什么样的操作数。不同类型的CPU会有不同的指令集。 指令集中的指令其实都非常简单,画风大体上是这样的:
  • 从内存中读一个数,地址是abc

  • 对两个数加和

  • 检查一个数是不是大于6

  • 把这数存储到内存,地址是abc

  • 等等

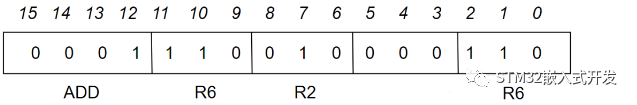

看上去很像碎碎念有没有,这就是机器指令,我们用高级语言编写的程序,比如对一个数组进行排序,最终都会等价转换为上面的碎碎念指令,然后 CPU 一条一条的去执行。 接下来看一条可能的机器指令:





条指令占据16比特,其中前四个比特告诉CPU这是加法指令,这意味着该CPU的指令集中可以包含2^4也就是16个机器指令,这四个比特位告诉CPU该做什么,剩下的bit告诉CPU该怎么做,也就是把寄存器R6和寄存器R2中的值相加然后写到寄存器R6中。


可以看到,机器指令是非常繁琐的,现代程序员都使用高级语言来编写程序。


时钟信号


现在我们的电路有了计算功能、存储功能,还可以通过指令告诉该电路执行什么操作,还有一个问题没有解决。 靠什么来协调或者说靠什么来同步电路各个部分让它们协同工作呢? 时钟信号就像指挥家手里拿的指挥棒,指挥棒挥动一下整个乐队会整齐划一的有个相应动作,同样的,时钟信号每一次电压改变,整个电路中的各个寄存器(也就是整个电路的状态)会更新一下,这样我们就能确保整个电路协同工作不会这里提到的问题。 现在你应该知道CPU的主频是什么意思了吧,主频是说一秒钟指挥棒挥动了多少次,显然主频越高CPU在一秒内完成的操作也就越多。
大功告成
现在我们有了可以完成各种计算的ALU、可以存储信息的寄存器以及控制它们协同工作的时钟信号,这些统称 Central Processing Unit,简称就是 CPU。 一个小小的开关竟然能构造出功能强大的 CPU ,这背后理论和制造工艺的突破是人类史上的里程碑时刻,说 CPU 是智慧的结晶简直再正确不过。
