JLINK在ADS下调试心得
2022-06-28

  文章是对LPC2148而写的,但是对三星的44B0芯片同样适用,只需要在选择时将相应的CPU选择的S3C44B0就可以了。

  JLINK在ADS下调试心得

  前两天一个客户用jlink在ADS来调试LPC2148总报错,这个错误我之前在调试LPC2200的时候也碰到过,后来问题解决了,和大家分享一下。

  1、在AXD下添加JLINK

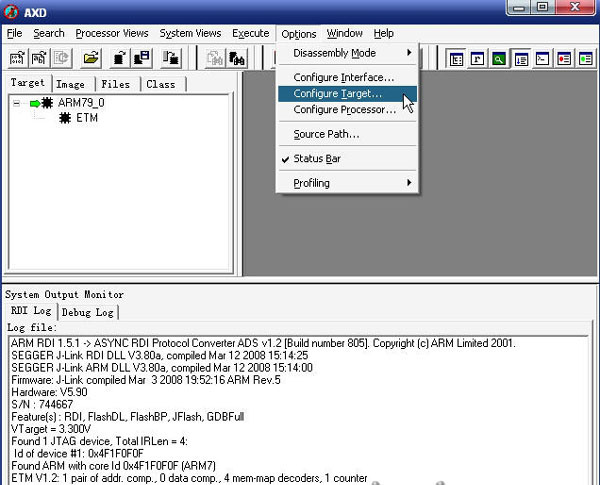

  选择Options下面的ConfigTarget,如下图所示:

JLINK_ADS

JLINK_ADS_1

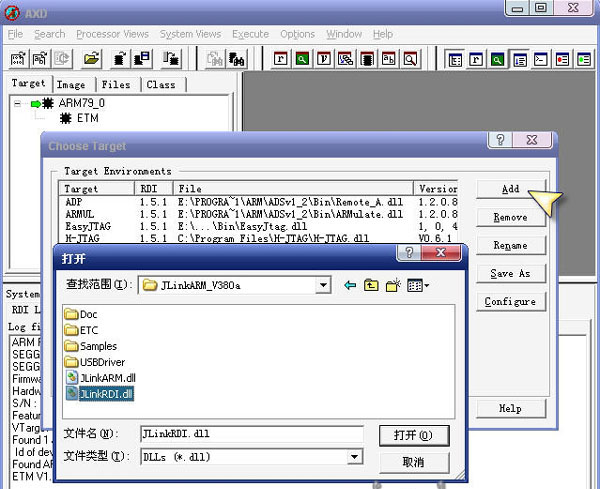

  单击Add按钮,添加jlinkRDI.dll(确保你已经安装了segger公司提供的驱动程序,本说明安装的为3.80a),如下图所示:

JLINK_ADS

JLINK_ADS_2

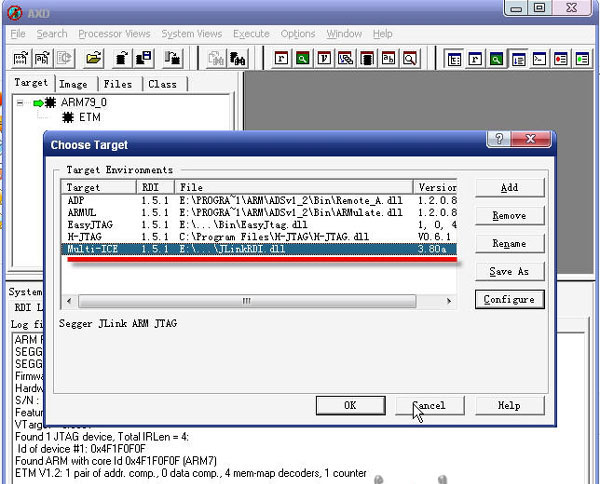

  添加完成后,如下图所示:

JLINK_ADS

JLINK_ADS_3

  2、配置JLINK

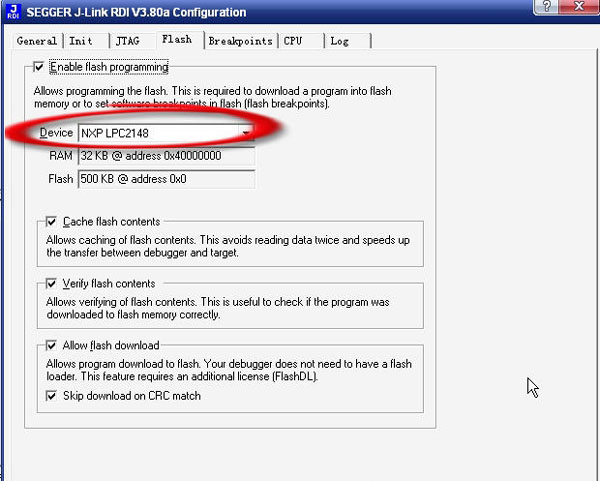

  接上面,添加完成后,点击Configure,出现JLINK设置对话框,我们这里主要是选择我们要调试的处理器,如下图所示:

JLINK_ADS

JLINK_ADS_4

  选择完成后,点击确定完成设置。

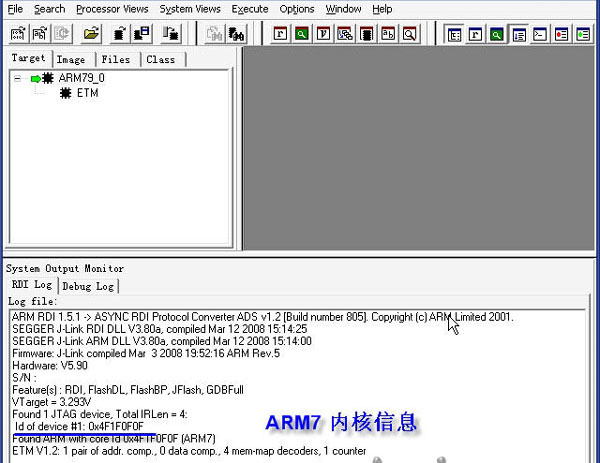

  如果JLINK已经和开发板连接好,并上电后,log信息里面会出现JLINK连接处理器的信息,如下图所示:

JLINK_ADS

JLINK_ADS_5

  3、调试

  添加JLINK并配置完成后,即可开始调试。

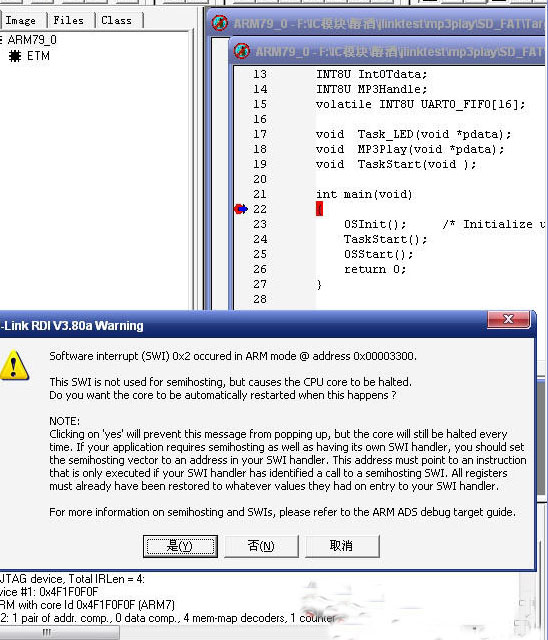

  开始调试后,一旦我们单步或者设置断点调试,我们会碰到这样的问题,如下图所示:

JLINK_ADS

JLINK_ADS_6

  结果无法调试,要解决这个问题,我们需要修改下ADS的设置,

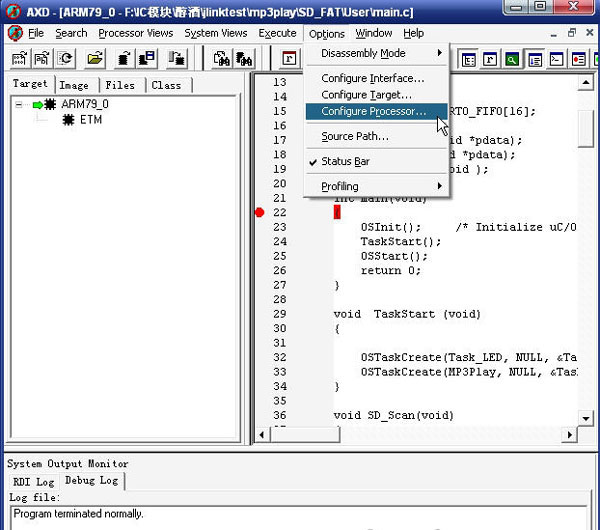

  选择Options下面的ConfigureProcessor,如下图所示:

JLINK_ADS

JLINK_ADS_7

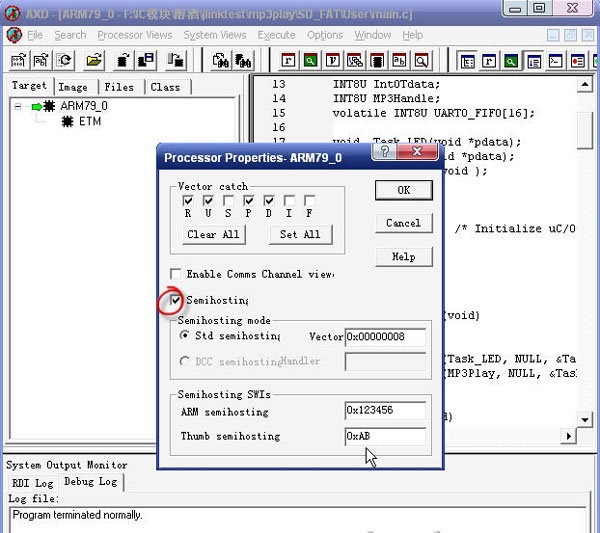

  出现如下所示对话框:

JLINK_ADS

JLINK_ADS_8

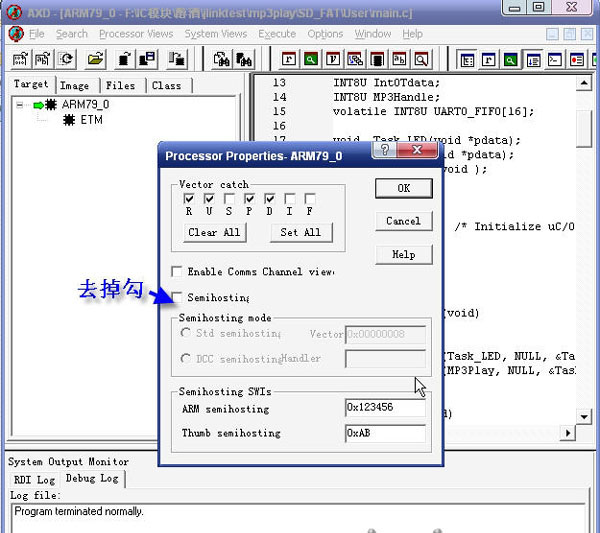

  将Semihosting前面的勾去掉即可解决问题,如下图所示:

JLINK_ADS

JLINK_ADS_9

  点击OK,退出AXD,重新Debug,这次就可以任意单步或者设置断点了

JLINK_ADS

JLINK_ADS_12
