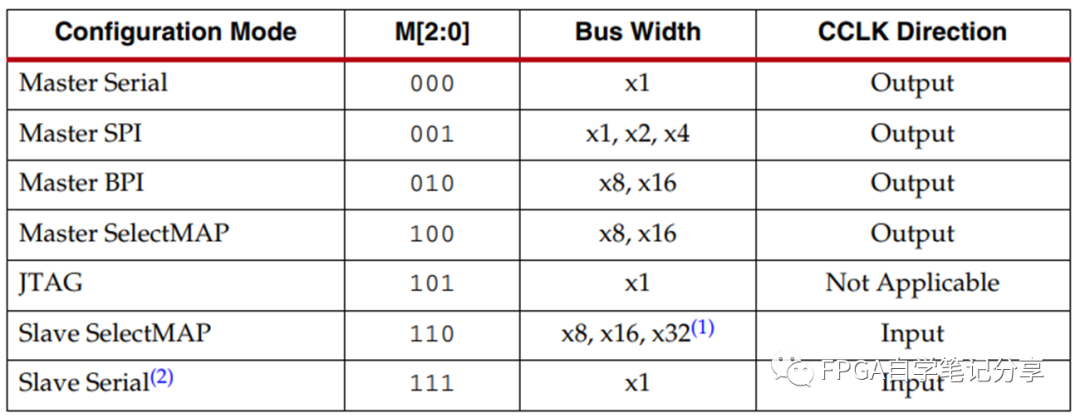

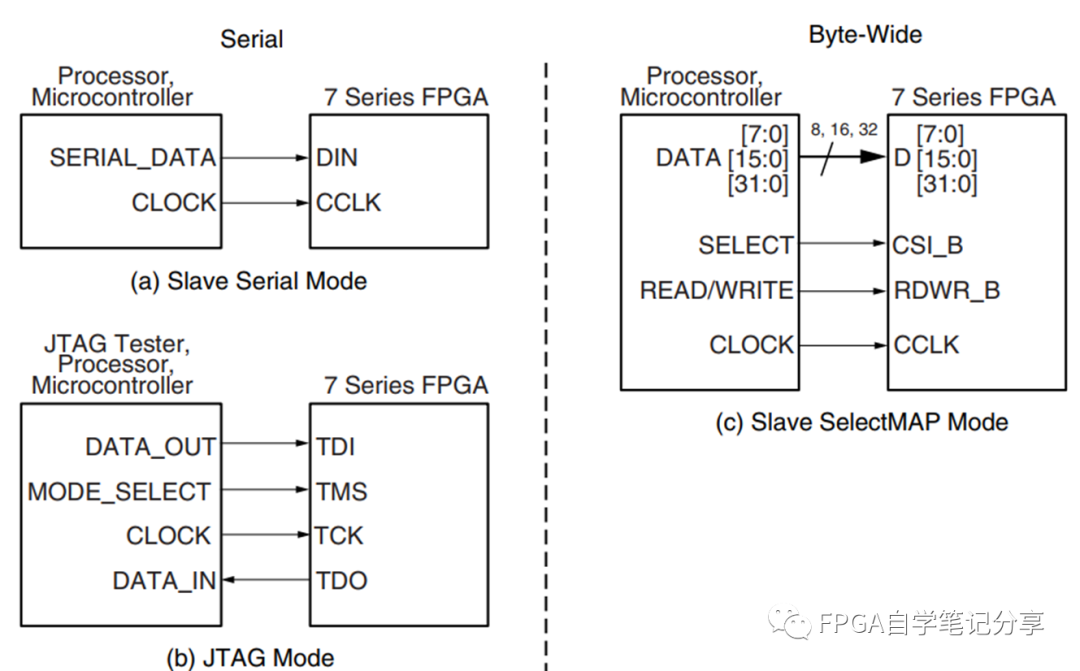

fpga通过将特定于应用程序的配置数据(位流)加载到内部内存中进行配置。7系列fpga可以从外部非易失性存储设备加载自己，也可以通过外部源配置，如微处理器、DSP处理器、微控制器、PC或板测试器。有两个通用配置数据路径。第一个是串行数据路径，用于最小化设备引脚需求。第二个数据路径是8位、16位或32位数据路径，用于更高的性能。FPGA主要有如下几种配置方式：
•主-串配置模式•主-串配置模式•主-并配置模式(x8和x16)•从-并配置模式(x8, x16, x32)•JTAG配置模式•主串行外围接口(SPI) flash配置模式(x1, x2, x4)•主字节外围接口(BPI)闪存配置模式(x8和x16)使用并行NOR闪存

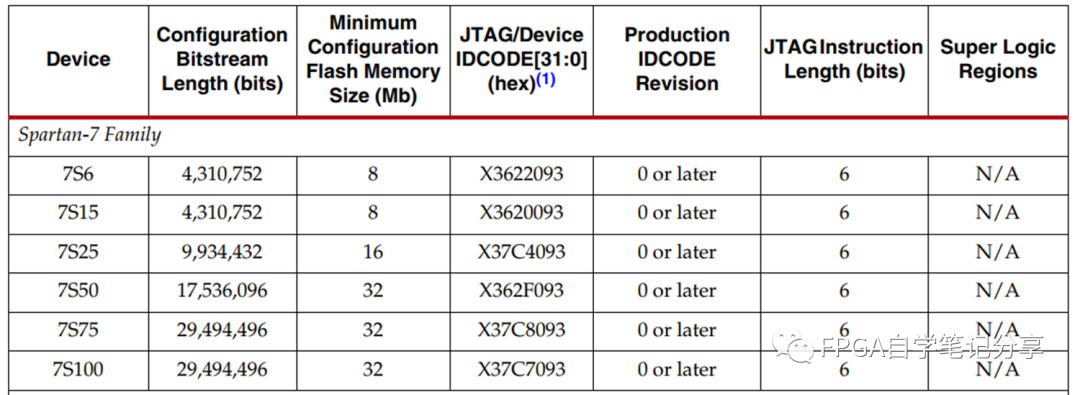

每个FPGA器件的完整比特流都有固定的长度，如：

每种配置模式都有一组相应的接口引脚，这些接口引脚跨越一个或多个7系列FPGA上的I/O bank。Bank 0包含专用的配置引脚，始终是每个配置接口的一部分。Bank 14和Bank 15包含了涉及特定配置模式的多功能引脚。7系列fpga支持电平：3.3V, 2.5V, 1.8 v, 1.5 v，通过(VCCO_0) 供电。
