仪表用三端稳压器检查方法
网络整理 2022-08-19

三端稳压器在仪表电路中常见,在本文分享三端稳压器检测方法,方便仪表工维修仪表过程中快速判断三端稳压器故障点。

1、三端稳压器的基础知识
仪表电路中常用的三端稳压器有正电源78××系列、负电源79××系列、三端可调、精密电压基准等。其中三端稳压器应用最广泛,现仅对78××系列做一介绍。78××系列最大输出电流为1.5A,其内部有限流保护、过热保护、过压保护,工作稳定可靠。它只有三个引脚,使用很方便。图1是78××系列三端稳压器的典型应用电路。

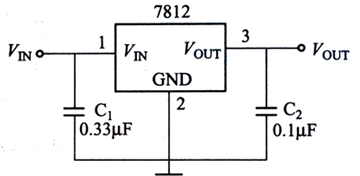

78××系列三端稳压器的典型应用电路
图1  78××系列三端稳压器的典型应用电路

比如三端稳压器7805手册中对其特性描述如下:
Features
◆Output current in excess of 1A
◆Internal thermal overload protection
◆No external components required
Output transistor safe area protection
◆Internal short circuit current limit
◆Available in the aluminum TO-3 package
Voltage Range
◆LM7805C  5V
◆LM7812C  12V
◆LM7815C  15V
仪表工在选用三端稳压管7805时应关注这十个技术指标,每个技术指标所对应的的含义在本文不做介绍。
①输出电压和输出电流
②线性调整率
③负载调整率
④静态电流
⑤静态电流变化量
⑥输出噪声电压
⑦输出电抗
⑧纹波抑制比
⑨短路保护电流
⑩维持输出最小输入电压

2、三端稳压器检测方法

三端稳压器可以采取用万用表测量引脚间的电阻值和测量稳压值来判断其好坏。
①测量引脚间的电阻值
把指针式万用表放至“R×1k”档,将黑表笔接到稳压器的地端,红表笔依次接触另外两个引脚,测量引脚间的正向电阻,然后将红表笔接地端,黑表笔依次接触另外两个引脚,测量引脚间的反向电阻。

如果测出引脚间的正向电阻值为一固定值,而反向电阻值为无穷大,则三端稳压器正常。如果测得某两脚之间的正、反向电阻值均很小或接近0,则可判断该三端稳压器内部已损坏;如果测得某两脚之间的正、反向电阻值均为无穷大,则说明该集成稳压器已开路损坏;如果测得的电阻值不稳定,随温度的变化而改变,则说明该集成稳压器的热稳定性能不好。

②测量输出端的稳压值
根据三端稳压器输出电压的大小,把万用表放至直流电压合适的挡位,如“10V”或“50V”挡。然后在被测稳压器的输入端1与接地端2之间加上一个直流电压,然后测量该稳压器的3端的输出电压值。根据输出的电压值就可判断该稳压器是否正常。此法对于在线测量也是适用的,而且更容易观察稳压效果。测试时加至输入端的电压应比标称输出电压高3V,但不能超过其规定的最大输入电压。
