仪表位号表示方法及仪表位号字母含义
网络整理 2022-12-02
在检测、控制系统中,构成一个回路的每个仪表(或元件)都应有自己唯一的仪表位号。结合HG/T 20505-2014过程测量与控制仪表的功能标志及图形符号标准介绍仪表位号的表示方法及仪表位号在仪表系统图中的应用。

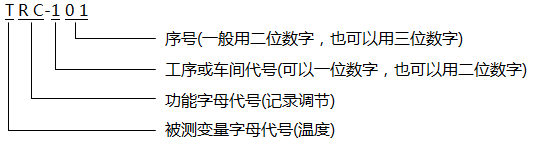

仪表位号由字母代号组合和回路编号两部分组成,仪表位号中,第一位字母表示被测测变量,后续字母表示仪表的功能,回路编号可以按装置或工段(区域)进行编制,一般用三位至五位数字表示。简单仪表位号如下例所示:

简单仪表位号

仪表位号分类及编号

仪表位号按被测变量进行分类,即同一个装置(或工段)的相同被测变量的仪表位号中数字编号是连续的。但允许中间有空号;不简被测变量的仪表位号不能连续编号。如果同一个仪表回路中有两个以上具有相同功能的仪表,可用仪表位号后附加尾缀(大写英文字母)加以区别,侧如:PT-202A,PT-202B表示同一回路内的两台变送器;PV-201A,PV-201B表示同一回路内的两台调节阀。当属于不同工段的多个检出元件共用一台显示仪表时,仪表位号只编顺序号,不表示工段号,例如多点温度巡检仪的仪表位号为TI-1, 相应的检测元件仪表位号为 TE-1-1,TE-1-2......。当一台仪表由两个或多个回路共用时,应标注各回路的仪表位号,例如一台两通道无纸记录仪记录流量和压力时,仪表位号为FR-121/PR-131,若记录两个回路的流量时,仪表位号应为FR-101/FR-102或FR101/102。

典型的仪表位号形式示例

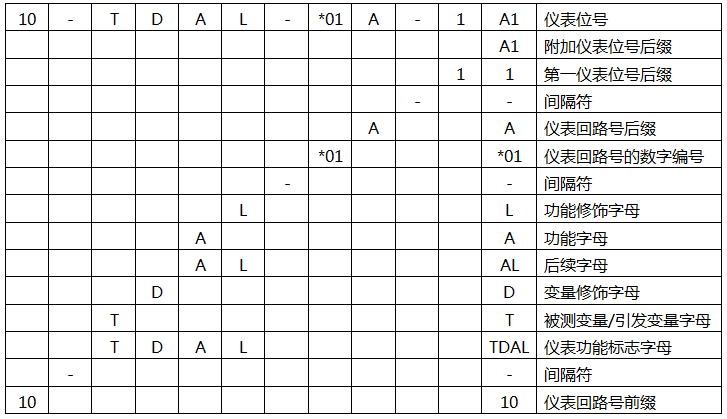

◆典型的温差低温报警仪表位号示例:10-TDAL-*01A-1A1
典型的仪表位号形式示例

带控制点流程图和仪表系统图上表示方法

带控制点流程图和仪表系统图上仪表位号表示方法是:字母代号填写在圆圈上半圈中,回路编号填写在圆圆圈下半圈中。集中仪表盘面安装仪表,圆圈中有一横,如图1a所示,就地安装仪表中间没有一横。如图1b所示。
                     带控制点流程图和仪表系统图上仪表位号                                                                             仪表盘面安装仪表图形及仪表位号
图1a  带控制点流程图和仪表系统图上仪表位号          图1b 仪表盘面安装仪表图形及仪表位号

仪表工根据HG/T 20505-2014《过程测量与控制仪表的功能标志及图形符号》以及仪表位号表示方法,可以绘制仪表系统图。

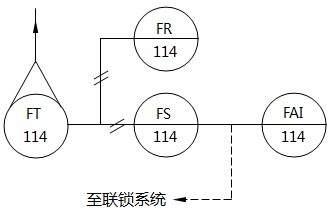

◆仪表系统图中流量记录、开关、报警的仪表位号示例
仪表系统图中流量记录、开关、报警的仪表位号示例

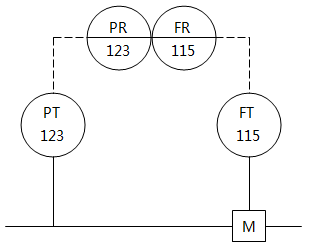

◆仪表系统图中流量和压力双笔记录(仪表位号:FR-115/PR-123)的仪表位号示例
仪表系统图中流量和压力双笔记录的仪表位号示例

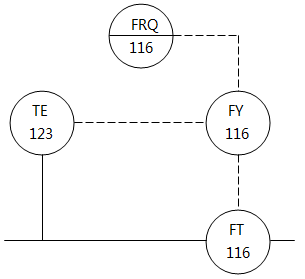

◆仪表系统图中带温度补偿的流量记录、积算的仪表位号示例
仪表系统图中带温度补偿的流量记录、积算的仪表位号示例

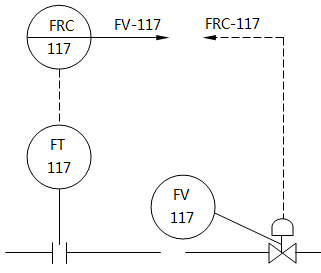

◆仪表系统图中流量记录控制系统(测量点与执行器在图纸上距离较远或不在同一张图纸上的标志方法,也可以把响应图号标注上)的仪表位号示例
仪表系统图中流量记录控制系统的仪表位号示例

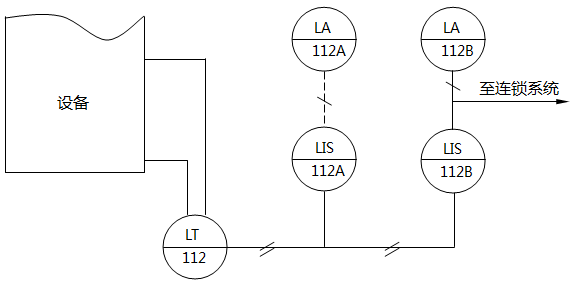

◆仪表系统图中液位指示、联锁、报警的仪表位号示例

仪表系统图中液位指示、联锁、报警的仪表位号示例

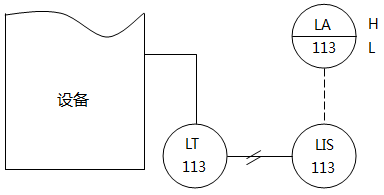

◆仪表系统图中液位指示、报警的仪表位号示例

仪表系统图中液位指示、报警的仪表位号示例

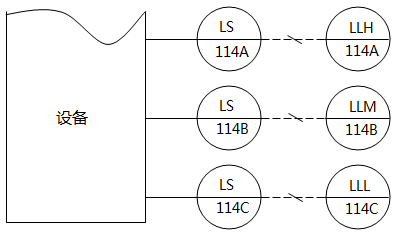

◆仪表系统图中液位高度指示灯(液位高于取源口时灯亮)的仪表位号示例

仪表系统图中液位高度指示灯(液位高于取源口时灯亮)的仪表位号示例

◆仪表系统图液位指示(吹气式适用于常压设备)的仪表位号示例

仪表系统图液位指示的仪表位号示例

◆仪表系统图中压力记录控制系统(控制泵的冲程)的仪表位号示例

◆仪表系统图中温度、压力串级控制系统温度趋势记录、低报警的仪表位号示例
◆仪表系统图中带集中指示、操作器的就地压力控制系统的仪表位号示例
◆仪表系统图中带压力和温度补偿的流量记录控制系统的仪表位号示例

仪表位号字母含义
仪表位号中的字母用于描述设备或仪表功能,仪表功能标志字母的个数不宜超过8位,这些字母的含义在HG/T 20505-2014《》中有详细介绍。
