仪表金手指接触不良导致显示不正常的情况
网络整理 2022-12-02

文章通过金手指接触不良导致温度显示不正常案例,提醒仪表工在处理信号接触不良故障时不要遗漏仪表金手指检查,在表芯可拔插仪表设备上都可能存在金手指故障引起仪表不正常的情况。

某化工厂1#CO2压缩机4个轴承温度中有2个点温度显示时有时无(仪表为数显仪表YR-GFM804-0200-08/08/08/08-HH-N-T),其余点温度指示正常,此2点显示断线时引起压缩机联锁跳车。有指示时显示温度也正常。


故障分析

根据故障现象判断回路中有接触不良或端子松动的地方。 CO2压缩机的测温铂电阻经常出现接线端子被氧化、腐蚀现象,造成温度指示偏高或者偏低现象,对端子打磨擦拭后一般都能指示正常,没有出现过这种时有时无的现象。此温度点的铂热电阻接线端子打磨擦拭后,故障没有解决,怀疑数显仪表有故障,更换新数显仪表芯后故障依旧。

故障处理

先从现场热电阻元件处向数显仪表处进行排查,Pt100铂电阻芯正常,无断接线处,端子螺丝压线完好,信号引线压接牢固无松动,无氧化接触不良现象;然后对防爆接线箱内的端子排进出接线、控制柜内的接线端子排及数显仪表后的接线端子、 线头都进行检查处理,均无松动、无氧化接触不良现象。测量信号也正常。电缆绝缘完好,无破皮处。

这台仪表已经在现场无故障运行四年多,仪表工开始怀疑数显仪表上的电子元器件性能不良,造成此故障。更换新表,因为接线较多拆线比较麻烦,所以只换同一型号的数显仪表芯,只是插拔表芯,没有更换带接线端子的外壳。重新设定好参数后,此点显示正常。换下的旧数显仪表,重新通电,输入信号测试显示正常。没有出现时有时无的故障。


压缩机重新开车后不久,再次出现时有时无现象并引起联锁停车,再次对所线路、接线端子进行仔细检查、测量都正常,没有发现问题。在对此数显仪表后面的端子处理时,偶尔一下接触此点也会显示正常,端子上的螺丝、接线柱都能正常。(数显仪表的热电阻接线法各点的A、B、C接线都是分别的端子) 就对C端的接线进行重新测量、检查信号均正常。

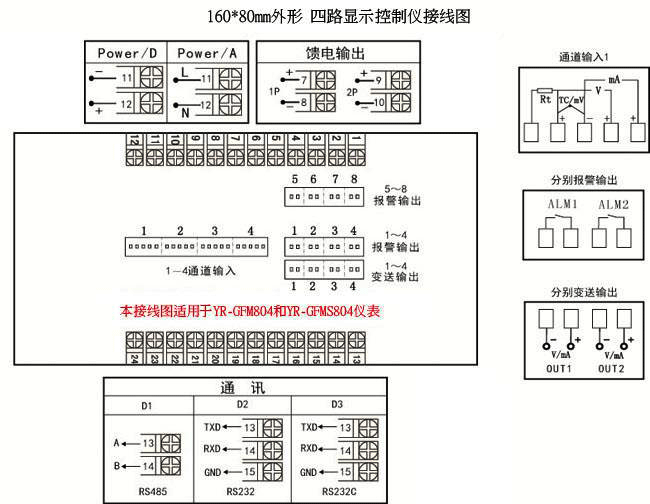

YR-GFM804接线图
案例中使用的数显仪表芯可插拨,表芯与仪表外壳上的接线端子通过金手指连接,因为很少拆卸表芯,所以数显仪表金手指很少有接触不良的现象,目前仅金手指工作情况未做检查。在反复检查未找到故障点后与厂家技术人员联系,技术人员给出两点建议:首先提醒仪表“”参数设置应调整为“brk=0,即热电阻断线时让显示值显示0,既能提示操作人员热电阻损坏需更换,又能防止热电阻断线导致测量值显示最大值导致超温报警联锁停车”;其次着重检查仪表金手指是否氧化造成接触不良。仪表工用万用表测量数显仪表后端的金手指簧片及仪表端子,经仔细检查,仪表接线端子螺丝接触良好,测量完后,借助手电筒的光对表壳里的金手指进行逐一检查,发现有2个金手指弹簧片因腐蚀几乎断裂,对照表壳后面的接线端子,正好就是故障回路的接线端子,问题总算查清,更换全新数显仪表外壳后,重新安装仪表显示正常,数显仪表显示时有时无故障及热电阻断线会引起空压机联锁跳闸的问题全部得到解决。

【知识扩展】金手指是什么?

百度百科关于金手指的内容:仪表、电脑硬件(内存条上与内存插槽之间、显卡与显卡插槽等)所有的信号都是通过金手指进行传送的。金手指由众多金黄色的导电触片组成,因其表面镀金而且导电触片排列如手指状,所以称为“金手指”。金手指实际上是在覆铜板上通过特殊工艺再覆上一层金,因为金的抗氧化性极强,而且传导性也很强,不过价格昂贵。金手指大量应用在仪器仪表等需要高可靠性及稳定性要求的设备中使用。
