雷达物位计显示不准的解决方法
网络整理 2023-03-22

显示不正常通常表现为液位有变化而雷达物位计为以固定值不变化、显示有偏差、显示波动大、显示最大值、显示最小这五种典型类型,导致雷达物位计显示不正常的成因很多,对此做力所能及的分析和说明,并给大家提供相应解决方法。

根据现场经验,雷达物位计本身出故障的概率并不高,大多数故障都是由于现场使用环境恶劣引发的;在检查处理故障中应先对现场的仪表及部件进行检查,必要时进行整改,如改善雷达物位计的安装方式及条件,都会减少故障的发生。

雷达物位计显示不正常处理方法
1、
液位有变化但雷达物位计显示为一固定值不变化
当容器将排空或将满时,雷达物位计仍输出一个明显与液位变化不相符的信号,容器内液位将满时显示仍为一个低液位值。产生该故障的原因如下。
①雷达物位计天线或天线附近有附着物,会产生干扰回波,天线上积聚有过多的污物会对微波产生强烈的反射,使雷达物位计显示一个固定的高液位值。只要清理天线和天线附近的污垢及附着物,并擦拭发射天线后,故障大多能消除。
②罐内有障碍物或固定物件,导致微波会有很强的反射,此时查看回波强度的数值都较大。故障大多发生在空罐状态时,先试用软件进行处理,目的就是抑制干扰回波,屏蔽虚假信号。注册干扰回波,把当前所测的回波作为虚假回波注册到回波列表中,注册后障碍物或罐内固定物件会引起干扰回波或者采用“近现场抑制”功能来消除故障,通过设置近现场抑制距离,使仪表将此范围内的回波注册为干扰回波不进行测量。安装法兰的焊缝、天线或天线附近有挂料,效果较好。最有效的措施是重新选择雷达物位计的安装位置,或与工艺联系对罐内障碍物或固定物件进行整改,以杜绝故障的发生。

2、实际
液位和雷达物位计显示有偏差
液位显示为一固定偏差时,先检查罐高的设置是否正确,使雷达物位计的零点与工艺的参考零点一致。还应检查标尺液位与上位机的量程是否相同,不知道显示仪的量程时,可通过雷达物位计动态设置的试验功能,使雷达物位计分别输出4mA和20mA查询来解决。
先核实罐的高度,再检查基本参数的设置是否与罐高一致。可断电重启试试能否恢复正常,否则只有拆下发射头检查天线上是否附有冷凝水,有冷凝水或污物,将其清理及擦干净,再安装上观察是否正常,必要时进行一次回波搜索。

3、实际液位正常但雷达物位计
显示波动
工艺液位正常,可通过修改雷达物位计时间常数,增加雷达物位计的阻尼时间来解决显示波动。
天线上有冷凝水或水珠,搅拌机使被测液位表面剧烈起伏,雷达物位计安装在下料口上方,都会是容器内的干扰回波增强,使液位显示波动。天线上有冷凝水珠,可采取断电重新启动的方法试试,没有改观只能将发射头拆下,把天线上的冷凝水擦干净,或重新捜索回波。
显示波动时考虑最多的是线路接触不良、有电磁干扰、电子电路有问题等;但不要忽视了显示仪表或DCS卡件的影响,如有的DCS卡件带负载能力不足,会出现工艺液位正常,但仪表显示值频繁波动的故障。有时拔插一下卡件就可能恢复正常,否则应更换通道或卡件。

4、雷达物位计
显示最大
产生此故障大多是雷达物位计发射天线或隔离窗下面有水珠或污物。拆下雷达物位计,用干净柔软的棉布擦干天线或隔离窗下面的水珠或污物,重新启动一般都可恢复正常。擦洗雷达物位计发射天线、要用柔软的棉布蘸酒精、汽油等溶剂擦洗,不能用碱性溶剂擦洗。
发射天线被脏污的原因及处理方法如下:
①容器内蒸汽冷却后形成的水珠附在发射天线上,阻碍了微波的发射。可采用隔离装置,有的厂采用特氟龙的隔离装置,取得了较好的效果。该材料既不妨碍微波的发射,又能起到隔离作用;隔离装置按一定方式安装后,可以将容器内的蒸汽与发射天线隔离,同时使附着在隔离装置上的冷凝水在形成后按一定形式分布,达到不影响微波发射之目的。
②设备使用搅拌电机时甩浆,使安装套管及发射天线脏污,结垢。只要搅拌电机转动,都会扬起浆液,这是无法避免的。结垢问题可通过加大套管直径来解决,大直径套管结垢程度达到影响发射波在时间上要远大于小直径套管。而大直径的套管结垢达到一定程度后,在重力作用下,部分结垢会自行脱落。
③雷达物位计安装不规范也会造成本故障,天线没有伸出套管、套管的直径太小、管壁粗糙有焊缝等,都有可能造成较多的干扰回波。通常可增大上盲区,用雷达物位计的满罐处理功能对参数进行设置,没有效果应考虑重新定位安装。
天线上结垢或污物较少时,回波强度会减弱,只是偶尔跳至最大,通常采取断电重启;或者用回波重新搜索功能,从雷达物位计所测的多个回波列表中,选择和实际液位相近的回波作为表面回波,就有可能使雷达物位计恢复正常。天线上结垢或污物积聚严重时,有可能造成回波的强度低于门限值,在平稳条件下设置门限值为表面回波的20%较妥。如果用软件处理无法恢复,只有拆下对天线上的结垢或污物进行清理。天线结垢或附有污物属于常见问题,定期清理天线上的结垢及污物,会使该类故障大大减少。

5、雷达物位计显示最小
空罐时显示值不为零,如雷达物位计显示失波报警参数符号,大多是空罐时雷达表面回波信号丢失。可利用显示面板重新搜索回波;或者用雷达物位计的空罐处理功能,处理靠近罐底部表面回波丢失的情况,如果表面回波丢失,本功能会使变送器显示零液位。
很重要,若雷达物位计的实际量程过小,空罐时回波信号丢失,应重新核实量程,或选择尺寸大一些的天线。有时工艺液位已快要满罐,但仪表却显示一个很低的液位,由于液位升高时罐内多重回波增加,而雷达物位计把一束时间行程较大的回波识别为测量回波,导致计算结果错误。应修改现场抑制距离,屏蔽虚假信号,来消除多重回波的影响。

雷达物位计常见故障

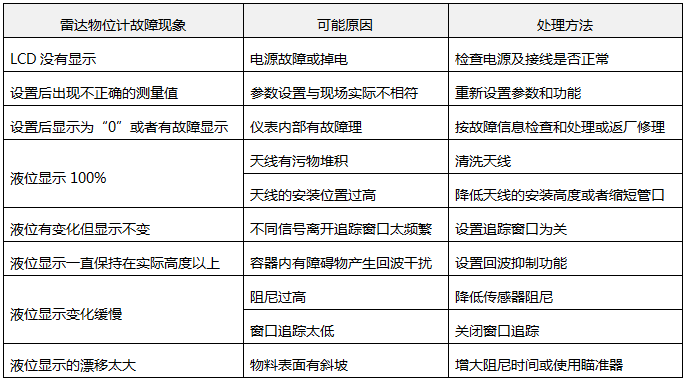

雷达物位计常见故障产生的原因及处理方法见表1。
表1  雷达物位计常见故障检查及处理
