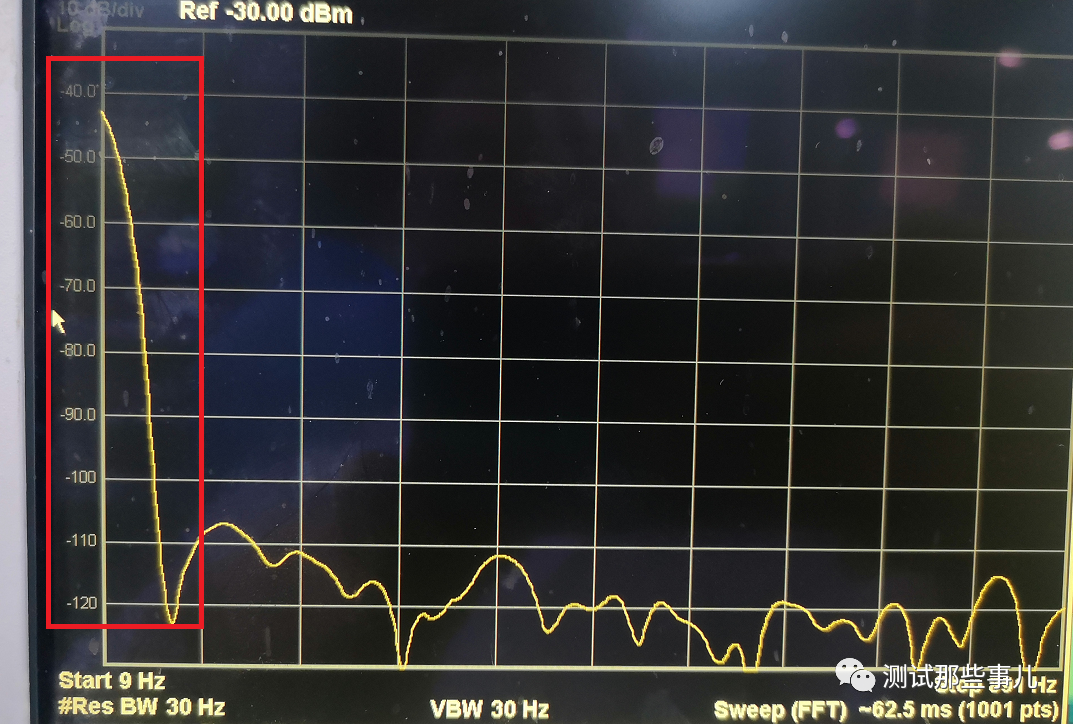

做过接收机及频谱分析仪的大佬们应该都知道零频抑制，其实很多使用者应该也都见过零频抑制不好的情况下的现象，只是可能不知道这是什么东西。我们在使用频谱分析仪的时候，开机后把起始频率设成0或者是仪表最低的频率点，终止频率设成100kHz或是相对小一点的值，在很低频的位置会有一段如下图所示的波峰掉落现象，这就是零频幅度，很多频谱分析仪多采用扫频超外差架构，势必会产生零频。零频简单地说，就是在频谱仪的频谱显示窗口上0Hz频率点处所显示的假响应信号。若该假响应信号幅度很高，对测试低频信号的动态范围以及频谱分析仪所能测试的频率下限等产生严重影响。可以说每一台频谱分析仪都有这种现象，只是说幅度值会被控制在多少范围以内。产生的大概原因是频谱分析仪中接收混频器的本振泄漏所导致，泄露决定其零频信号的大小，泄漏越大频谱分析仪低频信号测量动态范围越小，所以必须对零频进行抑制。

频谱分析仪基本的模块是：首先频谱分析仪一般都会分为高低两个（或多个）频段，按功能模块来分主要包括RF前端，混频，第一本振，第二本振，第三本振，自校准信号，参考内外同步。

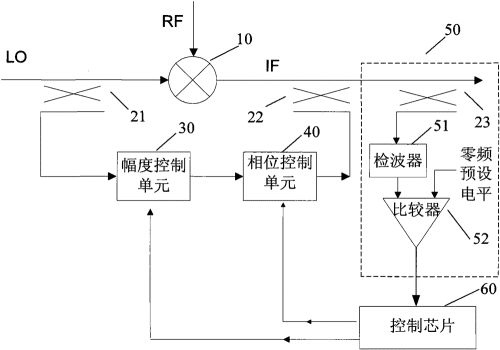

以低频段举例，当低频信号经过第一混频器开始工作时，比如说100MHz以下的信号输入到设备时，由于混频器隔离有限，对应第一本振信号会泄漏至第一中频通道中，而第一中频滤波器不能滤除该本振信号，为避免LO泄露信号对后续电路的影响，降低零频，故会从本振耦合一路至第一中频，通过调整其相位使其与第一中频中的本振信号相抵消。大致为调整LO耦合一路信号的幅度相位，使此信号幅度与被抵消信号幅度相同，并且相位相反，达到本振抑制的目的。

RF和LO混频之后叫第一中频，相位控制单元是通过移相器来实现，多数为变容二极管。

（图片来自网络，如侵删）

第一本振是由VCO产生，通过耦合、鉴相，保持相位一致，送给第一混频器作为本振信号。
