高速信号有哪些常用的完整性测试方法(二)
0 2023-03-27
在硬件行业中,对于信号的测试往往能直接反映出一个电子元器件的性能好坏,而对于不同速率的信号,所需要的测试标准也是不一样的。

对于低速信号,它的测试标准就会比较低,比如说测量设备的带宽要求,是否需要有源等等都会是非常低的标准,但是对于高速信号,这些条件就会变得非常苛刻,不然测试测量结果就会出现较大偏差。

其中比较重点的方向就是信号完整性测试,对于信号完整性的测试手段有很多,有从频域的,时域的角度,也有一些综合考量的。具体的选择需要根据信号的实际情况进行判断选用,做到事半功倍的效果。

下面就来看一下有哪些高速信号完整性测试的手段。

(4)TDR测试

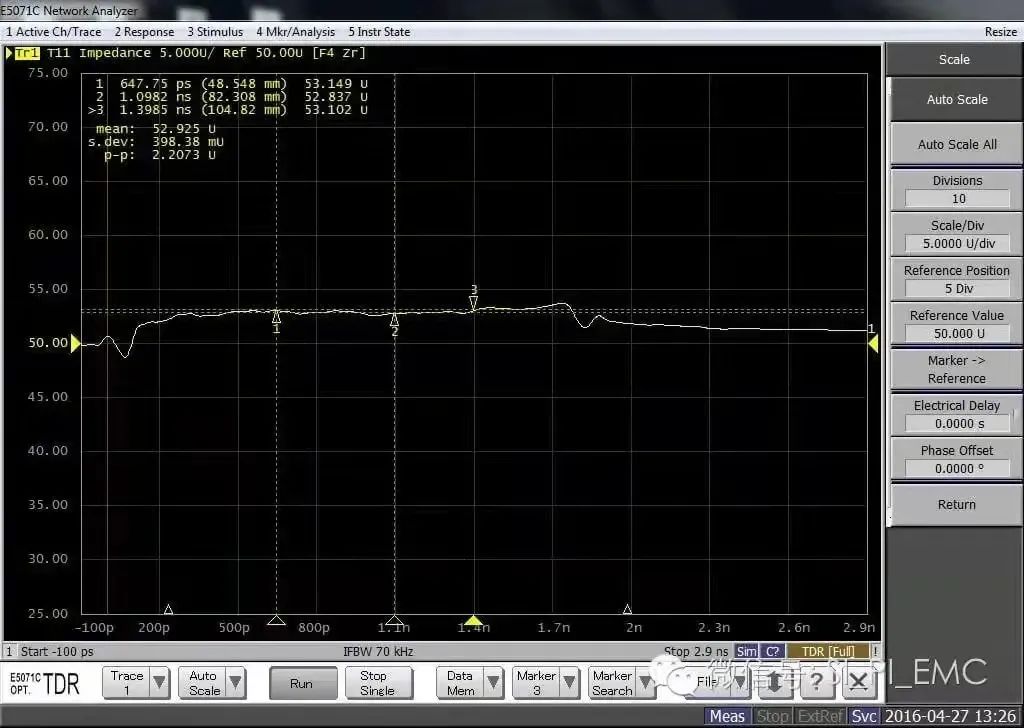

TDR是英文Time Domain Reflectometry的缩写,中文名时域反射计,是测量传输线特性阻抗的,比如单端信号线,差分信号线,连接器线缆等等。

不过TDR测试时是有要求的,就是和实际测量的东西相结合,比如实际信号线的信号上升沿在100ps,那么输出脉冲信号的上升沿也要设置在100ps左右。

TDR测试是有精度的,主要影响因素包括反射,校准,读数选择等等,其中反射会导致PCB信号线测试值出现严重的偏差。

(5)时序测试

时序测试就是时间顺序的测试,通常需要支持多个通道的示波器和多个探头,利用示波器的触发功能测试来抓取某一时刻的波形时序,不过因为有多个探头,所以操作时需要使用到机械手臂来做支撑或者多个人协助来抓取多个波形。

为什么要进行时序的原因就是现在的电子产品器件的工作频率越来越快,时序容限越来越小,所以很可能会产生时序问题,而时序问题又会导致产品不稳定,所以高速信号进行时序测试也是非常重要的。

做时序测试常常会使用到两个工具,示波器或者是逻辑分析仪,不过如果有的选择的话,还是建议直接选择多通道的示波器效果更好。

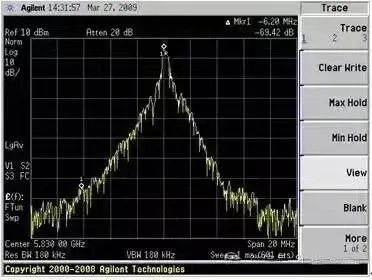

(6)频谱测试

在产品的开发初期阶段,这种测试运用的比较少,但是到后期的产品整体系统测试时,很多产品是会进行频谱测试的。

在该测试下,可以直观的看到某些超标的频点,然后可以根据频谱仪来分析板卡上具体哪一部分的频谱比较高,从而找到超标的根源。
