Systrace 的原理、流程及定制
内核工匠 2022-09-29



一、原理和基本流程



Systrace是android性能调试优化的常用工具,它可以收集进程的活动信息,如界面布局、UI渲染、binder通信等;也可以收集内核信息,如cpu调度、IO活动、中断等;这些信息会统一时间轴,在Chrome浏览器中显示出来,非常方便工程师性能调试、优化卡顿等工作。

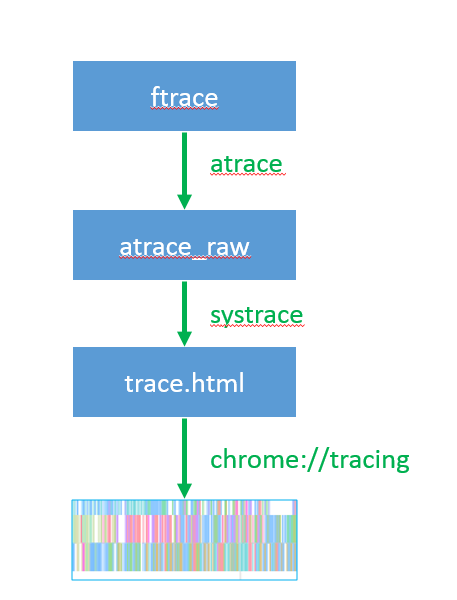

简易的流程图如下,systrace是基于ftrace实现的,而ftrace 是 Linux 内核中的调试跟踪机制。


  1. 首先systrace指定抓取trace的类别等参数,然后触发手机端的/system/bin/atrace 开启对应文件节点的信息记录,接着atrace会读取 ftrace 的缓存,生成只包含ftrace信息的atrace_raw。


  2. Systrace会进一步收集系统的ps、task等信息,这些信息是为了协助解析atrace_raw中的ftrace信息,比如ps信息可以得到进程的名称,而不是难记的pid号。处理后的ftrace信息将和systrace目录下的prefix.html、systrace_trace_viewer.html、suffix.html整合为一体,成为单个的html文件。


  3. 当浏览systrace信息时,Chrome浏览器借助systrace解析器(通过chrome://tracing访问),解析上面生成的trace.html文件,把其中原始的ftrace信息分门别类,再按照时间轴聚合排列,绘制出不同色块,简洁可观的显示在html页面上。



二、具体实现

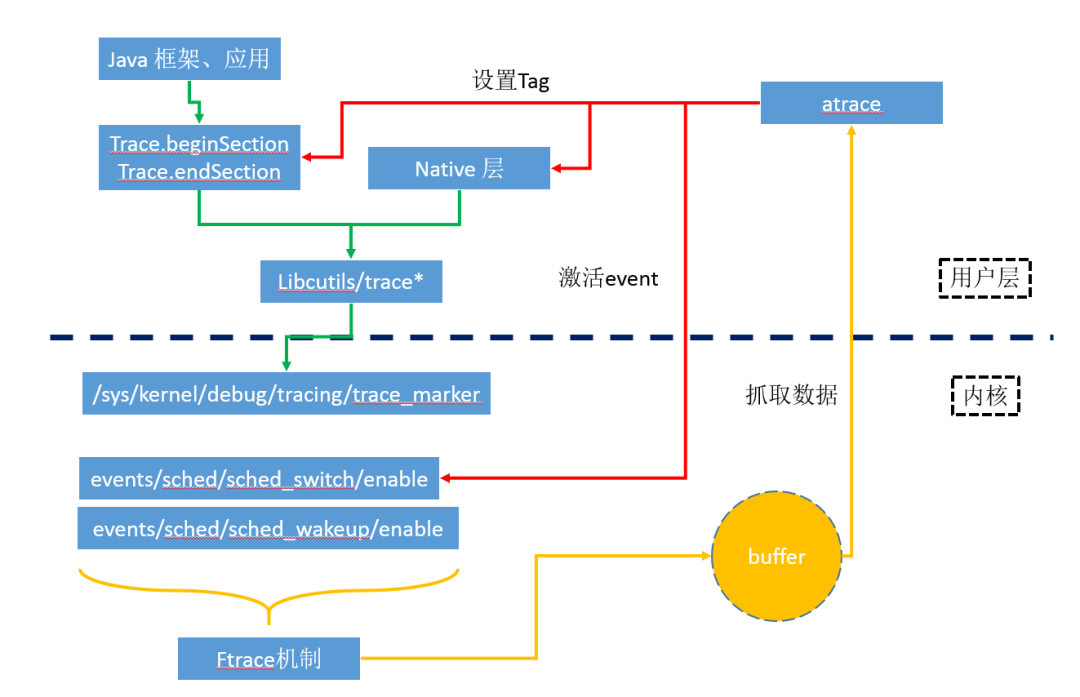

Systrace是怎么把系统多种多样的信息都整合进ftrace中的呢?请看下图:



Systrace抓取的trace数据,总体上可以分为两类,一类是Java和Native在用户层发生的函数调用,一类是内核态的事件信息。


用户层的函数调用,其实最终事件记录都是同一个文件节点/sys/kernel/debug/tracing/trace_marker。


此节点允许用户层写入字符串,ftrace会记录该写入操作时的时间戳,当用户在上层调用不同函数时,写入不同的调用信息,比如函数进入和退出分别写入,那么ftrace就可以记录跟踪函数的运行时间。


atrace在处理用户层的多种trace类别时,仅仅是激活不同的TAG,如用户选择了Input类别,则激活ATRACE_TAG_INPUT;选中Graphics则激活ATRACE_TAG_GRAPHICS,记录调用的流程都是一样的,最终都是记录到trace_marker。


内核态的事件信息,则不是统一的,需要激活各自对应的事件节点,让ftrace记录下不同事件的tracepoint。例如激活进程调度信息记录,需要激活如下相关节点:


events/sched/sched_switch/enable

events/sched/sched_wakeup/enable


内核在运行时,根据节点的使能状态,会往ftrace缓冲中打点记录事件。


最终,上述两类事件记录都汇集到同一缓冲中,然后atrace工具会回读抓取,保存下来就是原始的systrace信息。


三、显示定制信息



Systrace的参数设置和使用方法,网络上内容已经不胜枚举,就不再累述。下面讲解一下较少阐述的显示定制信息功能。


一般情况下,默认的systrace各种trace类别已经涵盖了系统的各个方面,足够工程师分析调试了。但某些特定情况下,工程师需要增加自定义的trace类别,并同样集成到systrace中。比如工程师需要观察到内核各个run queue的队列深度,那么他应该怎么做呢?



1.新加定制的trace类别


既然原有的systrace trace不能满足,需要新增一项。可以去frameworks/native/cmds/atrace/atrace.cpp中增加一类category, 如




2.内核增加对应的tracepoint


Systrace是基于ftrace的,那么上面的类别需要在内核中增加对应节点。



在新建的sched_rq_running event中实现输出新增的trace类别的信息,通过上面的1、2两个步骤,在抓取systrace时选中新建类别kernel_runqueue, 则抓取的trace.html将包含sched_rq_running的信息。


假设新的信息如下:




3.显示出sched_rq_running的信息


如果sched_rq_running.html 在 chrome里面打开,我们并没能发现自定义的任何信息显示出来。这个是由于默认的chrome://tracing 解析器并不知道如何解析sched_rq_running的信息。

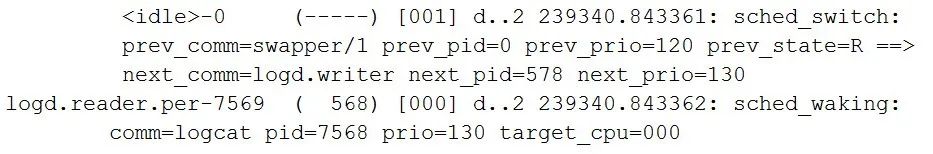

Systrace能够解析显示出进程调度的sched_wakeup、sched_switch等信息,那是因为chrome://tracing 解析器知道如何解析进程调度信息,如下面格式的内容。



但是并不知道如何解析自定义的sched_rq_running信息。


这时候,我们就需要寻根溯源了,我们先找到systrace的生母,谷歌开源项目https://chromium.googlesource.com/catapult。



正是catapult生成了systrace及其解析器的工具。在catapult中,谷歌采用javascript实现了一个跨平台的trace解析工具,我们可以参考tracing/tracing/extras/importer/linux_perf目录下的各种解析器,比如sched_parser.html是用于解析进程调度信息的,power_parser是用于解析cpu频率等信息的,学以致用生成自己定制的sched_rq_running_parser.html。


Catapult的各种解析器,可以理解为先按照trace的类型分类处理,然后加入各个时段的采样值。


如tracing/tracing/extras/importer/linux_perf/power_parser.html


实现了如何解析出cpu频率信息:

-0     (-----) [001] d.Hb   948.300084: cpu_frequency: state=1344000 cpu_id=2


1)power_parser.html注册了cpu_frequency信息由函数cpuFrequencyEvent处理

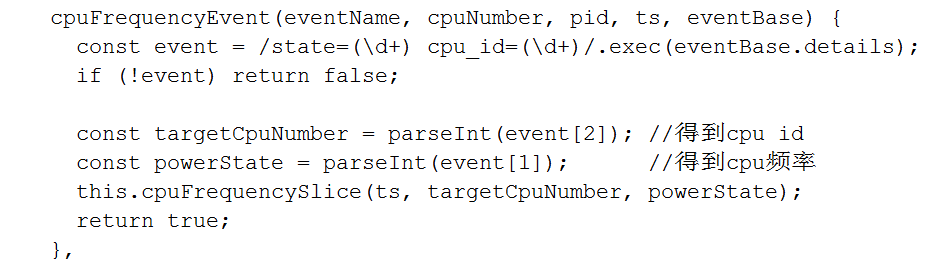

2) cpuFrequencyEvent分解cpu_frequency信息

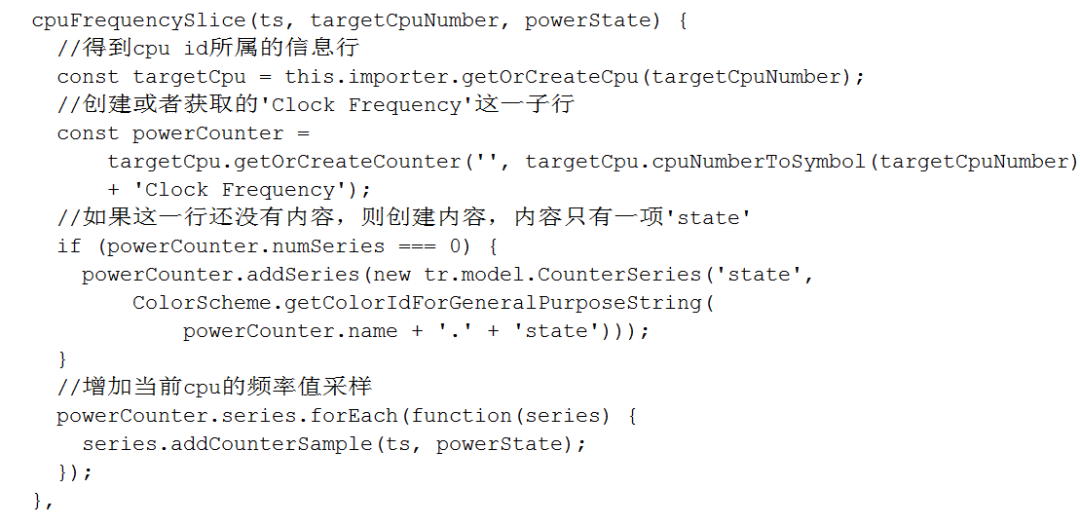

3) 把cpu频率采样值加入Clock Frequency信息栏



在我们加入额外的sched_rq_running_parser.html解析器之后,需要使用tracing/tracing_build/generate_about_tracing_contents.py重新生成about_tracing.html和tracing.js(这里需要改名,使之和about_tracing.html中的script脚本名称相同)。

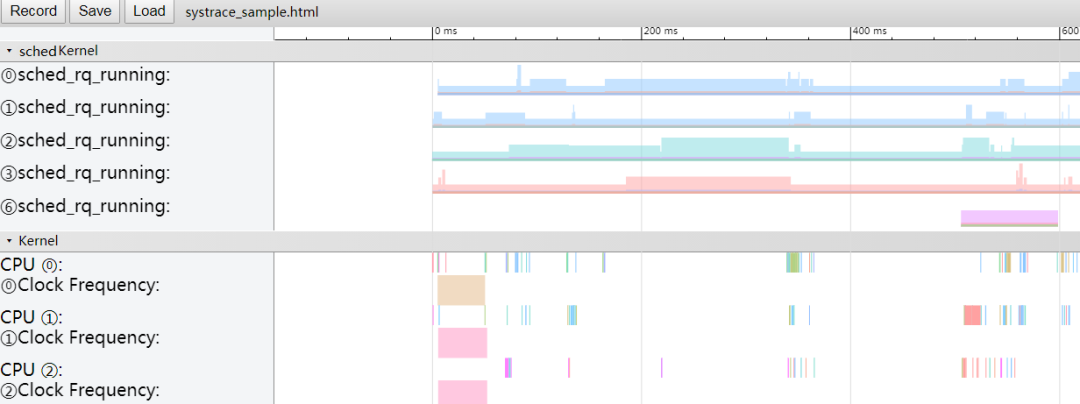

然后使用about_tracing.html作为新的systrace解析器,代替默认的chrome://tracing,这时再把sched_rq_running.html放进来解析,我们就终于可以看到自定义的systrace信息了。




参考文献


1、android源代码


2、catapult源代码
