TD-SCDMA终端耗电性能测试
互联网 2022-11-29

随着TD-SCDMA社会化业务测试和试商用的正式启动,TD-SCDMA终端将逐步被更多的普通用户使用。TD-SCDMA终端支持的业务更加丰富,用户对TD-SCDMA通信服务质量的期望也越高,相应地对终端耗电性能也将提出更高的要求。

  TD-SCDMA终端除支持基本的语音、短信以外,还支持高速数据下载和视频电话等丰富的多媒体应用,因此增加了复杂的物理层数字信号处理和高层协议栈软件处理。这大大增加了终端省电的处理难度,对TD-SCDMA终端设计提出了挑战。

  TD-SCDMA终端的耗电性能测试是终端入网测试的一个重要测试内容。本文将对耗电性能测试的方法以及终端如何省电展开论述。

  TD-SCDMA终端耗电测试内容和指标要求

  为了促进TD-SCDMA终端耗电性能的指标优化、进一步提升用户感受,在TD-SCDMA终端相关行业标准中明确规定了耗电性能的指标要求和测试方法。

  衡量终端整机耗电性能的主要指标有待机时间和通话时间。其中,通话时间可以根据业务类型细分为语音通话时间、可视电话通话时间、FTP上传/下载时间、流媒体业务时间等。根据行业标准要求,TD-SCDMA终端入网测试要求的耗电测试项目是待机时间、通话时间以及可视电话通话时间。

  待机时间指终端(电池电量充满)保持空闲状态直至电量耗尽关机的持续时间。

  通话时间指终端(电池电量充满)保持某种业务通话状态直至电量耗尽关机的持续时间。

  TD-SCDMA终端耗电性能指标要求如表1所示。需要注意的是,标准中提出的仅仅是最低要求,我们提倡终端的耗电性能优于这个最低要求。另外,因为双模双待机终端的TD-SCDMA和GSM两个模式能够同时工作,待机电流相对单模终端会有所提高,所以待机指标要求相对降低。对于双待机终端,在进行TD-SCDMA模式的耗电性能测试时要求GSM模式一直处于待机状态。

  TD-SCDMA终端耗电性能测试方法

  待机时间和通话时间的测试方法有两种:直接测量和间接测量。

  直接测量即直接记录终端维持在空闲状态或通话状态的持续时间。直接测量方法简单,对测试仪表要求较低,测试结果直观,能够反映终端整机(包括电池)的耗电性能,缺点是不便深入分析,且耗时耗力。

  间接测量是分别测量终端待机耗电电流和通话时耗电电流,然后根据终端电池的容量折算出待机时间和通话时间。间接测量方法的关键在于要保证电流测量的精度和准确度,故间接测量对测试仪表精确度要求较高,优点是省时高效,并可以排除终端电池性能的影响,能从耗电电流大小和电流质量来反映终端的耗电性能,有利于深入分析不同终端耗电性能差异的原因。我国的通信行业标准采用间接测量的方法。

  间接测量方法也有两种:电流计方式和感应电阻方式。

  1.电流计方式

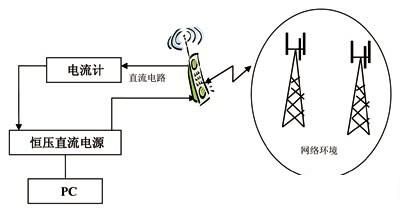

  电流计方式的测试连接如图1所示。

  图1 电流计方式的测试连接

  终端装配上相应的假电池,通过恒压直流电源提供所需的标称工作电压,由具备求平均值功能的电流计来测量终端的耗电电流,电流计的测量精度要在100μA以上。通常较为精密的恒压直流电源本身就具备精确测量输出电流的功能,因此若使用这类恒压直流电源则可以不需要使用电流计,直接从直流电源上读取电流数值。

  在这种方式的耗电性能测试系统中,直流电源必须在整个测试中尽量准确地模拟手机电池的性能,包括电压、电流、内阻等。所以直流电源要求频带宽,具有超快速瞬态电流响应,能减少瞬间大电流时的压降,同时要求输出阻抗可编程,能模拟电池真实阻抗。另外,必须通过直流电源的反馈端进行电压补偿,以保证电压源的输出电压保持为电池的标称电压。

  还有一点非常重要,为了减小测量不确定度,供电电缆以及测试夹具等的阻抗必须尽量小,以保证测试结果的准确性。

  在行标中要求测量30min内的平均待机电流,15min内的平均通话电流。为了满足测试时长的要求,通常需要用PC机远端控制直流电源,通过程序控制来实现长时间电流采集和记录。

  2.感应电阻方式

  感应电阻方式的测试连接如图2所示。

  图2 感应电阻方式的测试连接

  此种方式是通过测量感应电阻两端的电压,换算出平均待机电流和平均通话电流,测量设备可以是采用示波器或者高速数据采集卡等,要求采样率至少5万次/秒,噪声基底小于最低的ADC步进。待机电流测量分辨率至少0.1mA,通话电流测量分辨率至少0.5mA。待机电流测量用的感应电阻的要求是,阻值0.5ohm的高精密金属膜电阻器,精度不小于0.1%,功率不小于0.5W。通话电流测量用的感应电阻的要求是,阻值.1ohm的高精密金属膜电阻器精度不小于0.1%,功率不小于2W。另外,推荐使用带有感应线的电阻,否则需要精确地测量电阻值,并考虑连接线缆的阻抗。
这种测试方法,要求用标配电池给终端供电,并且电池的制造期限不应超过3个月。将标配电池装入终端,终端处于关机状态,使用标配充电器,并按照终端用户手册中说明的充电方法,对终端进行充分地充电。充电完成后,从终端中取出电池,等待1个小时后,将标配电池重新装入终端,电池正极与感应电阻相连,电池负极与终端负极相连,电阻的另一端与终端正极相连。

  这种方式同样要求测量30min内的平均待机电流,15min内的平均通话电流。为了满足测试时长的要求,通常也需要用PC机远端控制测量设备,通过程序控制来实现长时间电流采集和记录。

  在这两种测试方式中,耗电性能测试时的网络环境的选择非常重要。测试环境分为单小区环境和多小区环境。在单小区环境下测试,因为没有邻小区,终端不进行邻小区测量,小区重选,故功耗较低,但是不能真实反应终端在实际网络中的耗电情况。在多小区环境下,终端需要进行邻小区测量和上报,可以更好地模拟出终端在实际网络中的使用情况,耗电测试结果更接近用户使用过程中的耗电性能表现。所以,终端耗电测试的网络环境需要在多小区环境下进行。我国行标中采用的就是多小区测试环境。对于TD-SCDMA网络环境,要求至少4个邻小区,服务小区PCCPCHRSCP为-80dBm,DRX周期为1.28s,对于双模终端测试需要的GSM网络环境是至少1个邻小区,Paginginterval为5个multiframes。

  耗电性能测试的场景可以分为静止状态和运动状态。在运动状态下,终端需要不断地进行小区重选、切换、位置区更新、路由区更新等,功耗要比静止状态高,但是运动状态和用户个体行为有关,运动的快慢、穿越小区的数目等没有一个准确的模型,故运动状态下测量耗电性能结果差异比较大,一致性难以掌控。因此,我国通信行业标准中采用的是静止状态下测量TD-SCDMA终端的耗电性能。

  影响终端耗电性能的主要因素

  1.终端内在因素

  (1)基带处理芯片的耗电量;

  (2)无线收发信机(射频芯片组)的耗电量;

  (3)终端显示屏、扬声器、键盘背光灯等外围器件的耗电量;

  (4)终端的电源管理方案和省电控制措施;

  (5)终端电池的性能。

  2.与网络环境相关的外在因素

  (1)无线网络质量。如无线信号强度、网络覆盖情况、基站交叠覆盖区域的信号稳定性等。终端若频繁进行网络系统捕获则必然增加终端待机时的耗电量。

  (2)终端的移动情况。

  (3)网络参数值的设置。如各种登记计时器、DRX参数等。DRX决定终端在空闲状态时醒来监听寻呼信道消息的时间间隔,时间间隔大意味着终端醒来的次数就少,则终端待机时间相对就长,这个参数对终端待机耗电影响比较明显。

  提高终端耗电性能建议

  随着设计方案和产品的逐步成熟与完善,TD-SCDMA终端耗电性能已经有了很大提高,耗电性能测试作为终端实现商用前的重要测试步骤具有重要意义。在此,本文对TD-SCDMA终端耗电性能的提高作出如下建议。

  (1)从终端的整体解决方案入手,努力降低核心芯片组的功耗,选取功耗低的外围器件,合理设计整机电路结构,并强化电源管理功能。

  (2)进一步提高无线网络覆盖质量;优化网络参数设置。
