拆修LED背光液晶电视
四正电子 2021-04-14

随着LED背光液晶电视的普及,LED灯条的损坏是一个红色绕不开的问题了,这个需要更换的机率也相当高了。

对于大屏液晶电视,如果没有实际经验,请不要自行尝试更换背光灯条,很容易损坏液晶屏,太薄了,损坏的机率在95%以上。


此次更换过程保存一下。

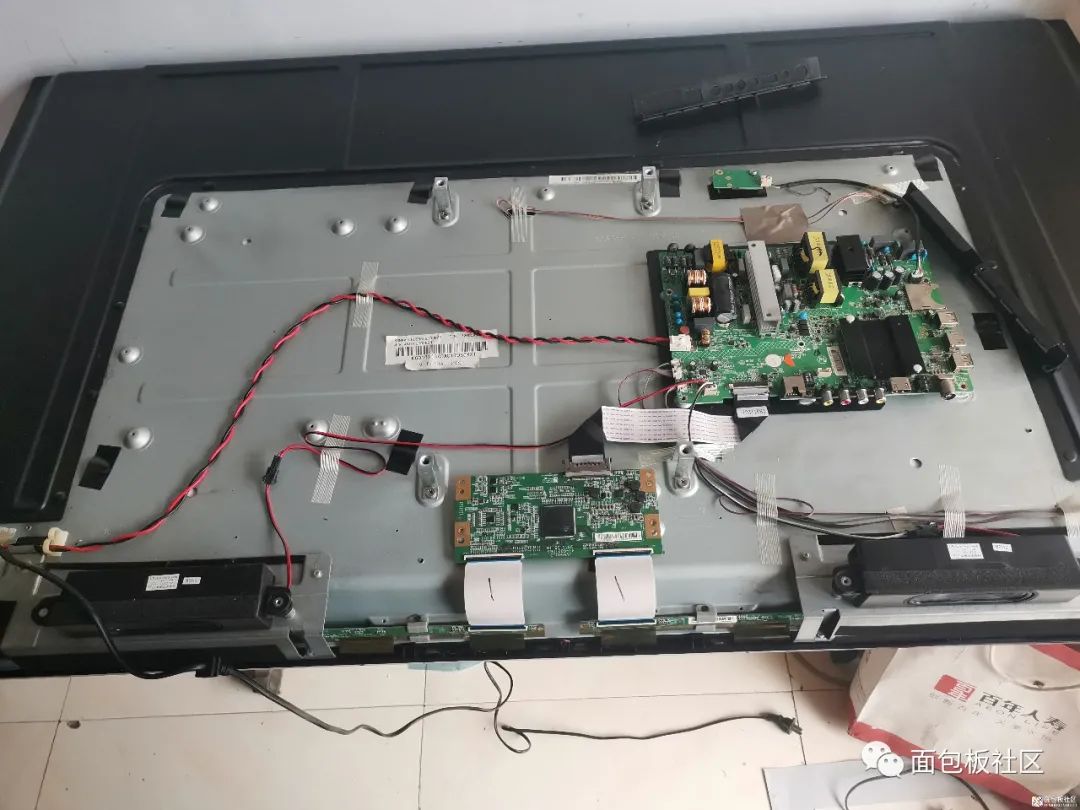

1、拆下后壳。可以看到这款电视只有两块电路板,右边一块是电源和信号处理主板一体的,下面的一块是逻辑板。逻辑板与屏幕的边条板通过两条排线连接,分别控制屏幕的左右两个部分的显示。

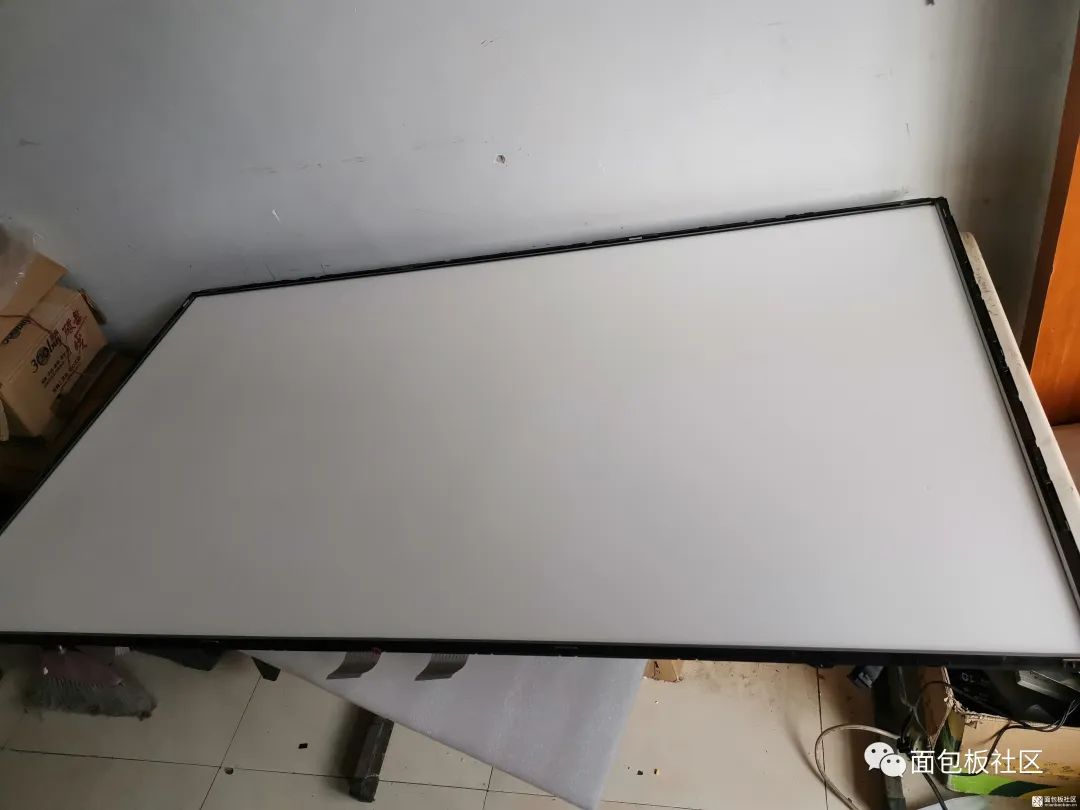

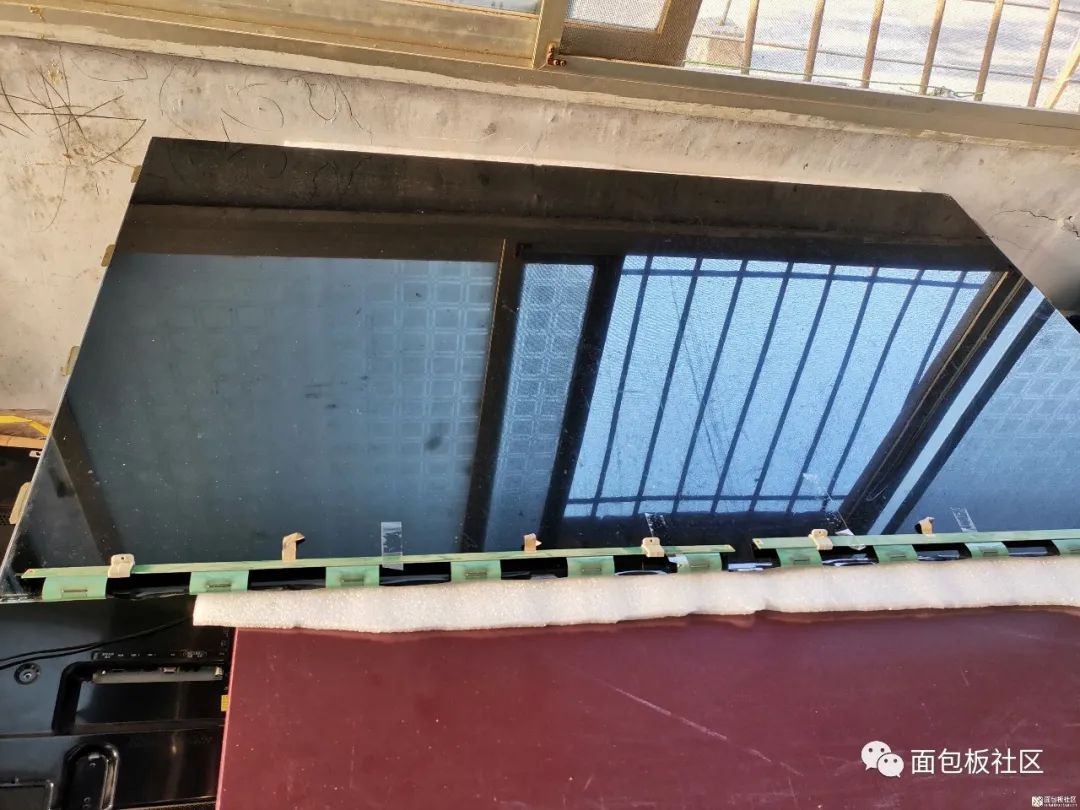

2、取下电视的边框,就可以顺利地取下屏幕,此过程需要万分小心。因为没有吸屏器,全手工操作,危险系数增加很多,没有经验的千万不要自行操作。

屏幕下面是透光板那些东西,也需要先取下边上的几个框才能全部取下。

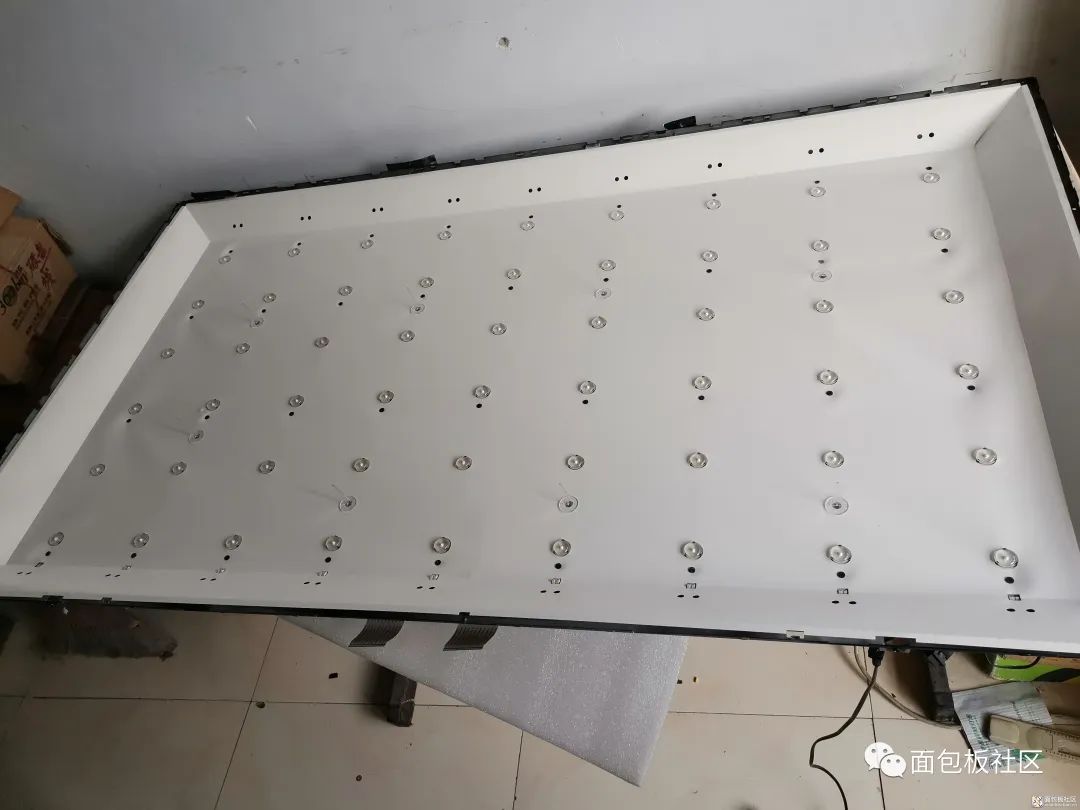

3、取下透光板那些后,就可以看到灯珠了,灯条在反光板的下面。反光板上面螺丝很多,而且好多上得不规范,用电动螺丝刀取不动。

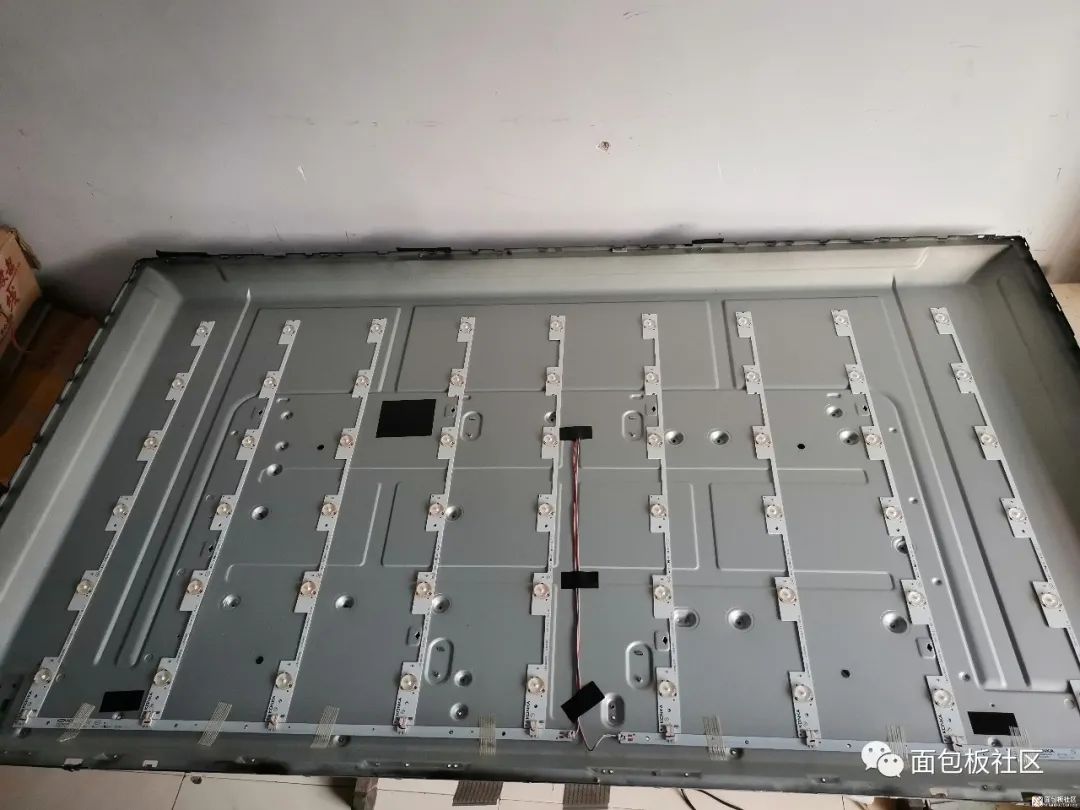

4、取下反光板,看到灯条真面目,根据具体型号购买。

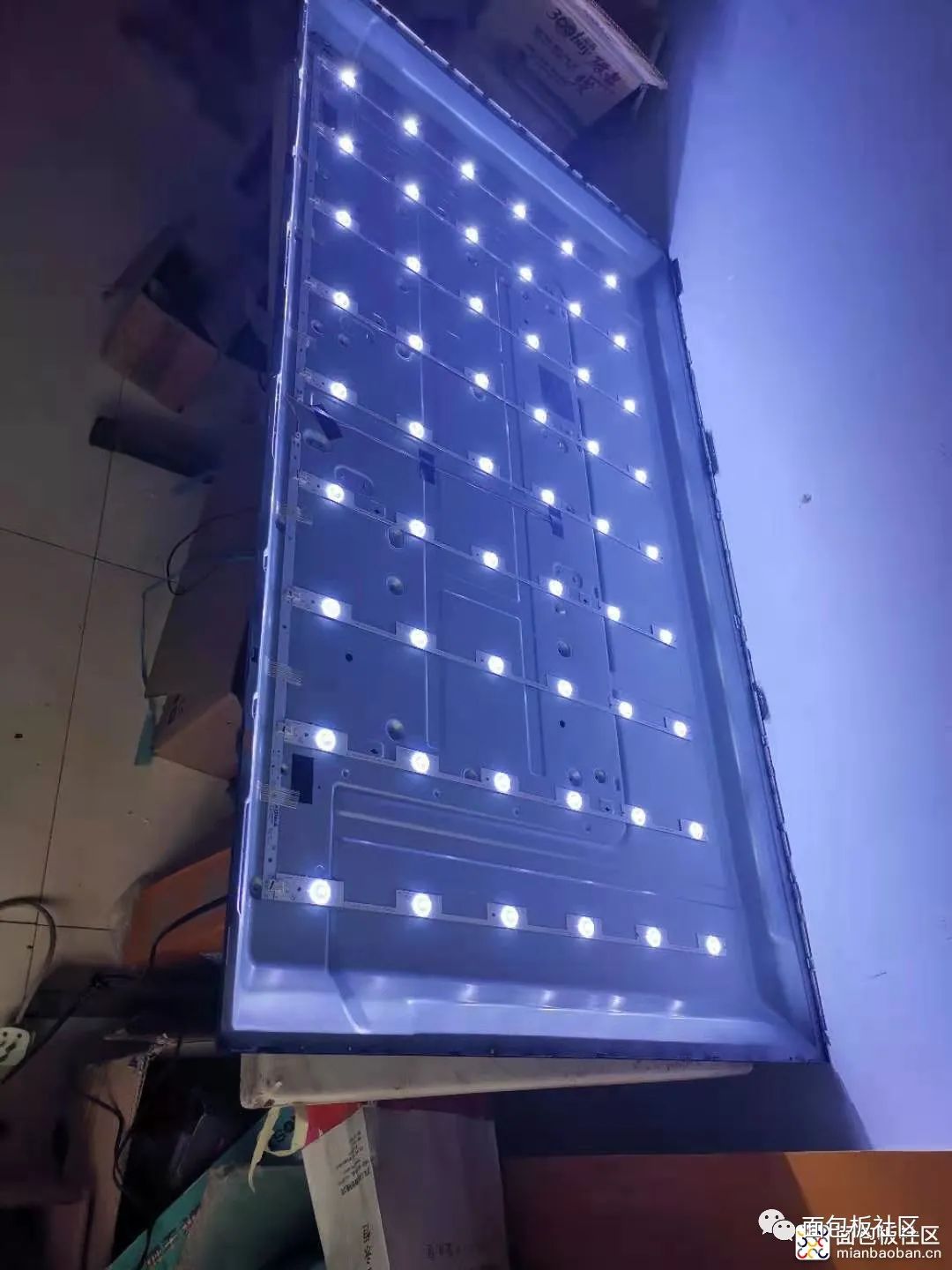

5、灯条是接头连接,插拨式的,更换方便,没有什么技术难度,很容易。通电点亮。

6、反序还原,同样需要万分注意屏幕的搬运及安装。忘记拍最后照片了。
