汽车ESC系统的五大优点和特点
电控知识搬运工 2024-05-22

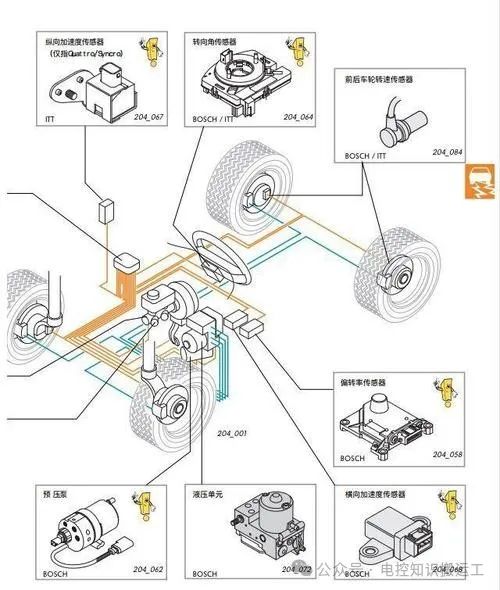

1.ESC系统简介

ESC系统,即电子稳定控制系统,其硬件组成丰富多样,包括ESC控制器、轮速传感器、齿圈、转向角传感器、YG传感器、线束以及ESP仪表警告灯等关键部件。

1)ESC控制器

ESC控制器是系统的核心,集成了ECU电子控制单元、HCU液压控制单元以及马达等部分。随着技术的不断进步,ESC系统的功能也在持续扩展,因此,同一供应商的ESC控制器可能存在多个功能版本,以满足不同车型和驾驶需求。

2)轮速传感器

轮速传感器负责采集车轮的转动速度,通过与齿圈的配合,将转动速度转化为电信号,并传输到ESC电子控制单元进行处理。轮速传感器主要分为被动式和主动式两种。被动式轮速传感器采用电磁感应原理,产生正弦波信号;而主动式轮速传感器则利用霍尔原理,产生方形波信号。由于主动式轮速传感器具有抗干扰能力强、工作气隙范围宽及可零速输出等优点,因此在现代汽车中得到了广泛应用。

3)YG传感器

YG传感器用于检测车辆的横摆角速度,帮助ESC系统判断车辆的行驶状态。YG传感器分为集成式和独立式两种,集成式是将传感器集成到ESC控制器内部,而独立式则是将传感器单独安装在整车质心附近。随着技术的发展,集成式YG传感器因其简化布线和提高可靠性的优势,正逐渐成为主流。

4)转角传感器

转角传感器用于检测方向盘的转动角度,为ESC系统提供重要的转向信息。在早期的车型中,转角传感器通常集成在方向盘组合开关上。然而,随着成本优化的考虑和电动助力转向系统EPS的普及,EPS系统可以直接外发转角信号给ESC使用,因此,整车取消单独转角传感器已成为一种趋势。

ESC系统通过其丰富的硬件组成和先进的控制策略,为驾驶者提供了更高的行驶安全性和稳定性。随着技术的不断进步和应用范围的扩大,ESC系统将在未来继续发挥更加重要的作用。


2.ESC系统基本功能

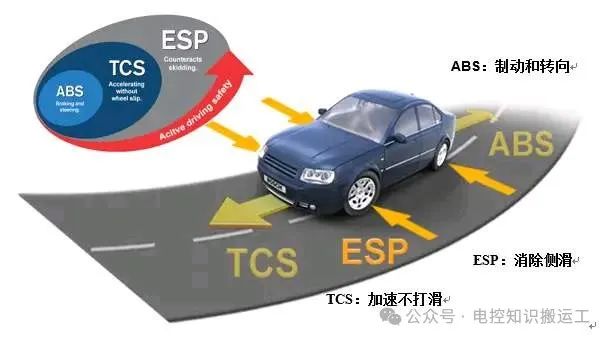

ESC系统集成了多项关键技术,以提供全方位的车辆稳定性控制。其核心功能主要包括防抱死制动系统(ABS)、电子制动力分配(EBD)、牵引力控制系统(TCS)以及车辆动态控制系统(VDC)。

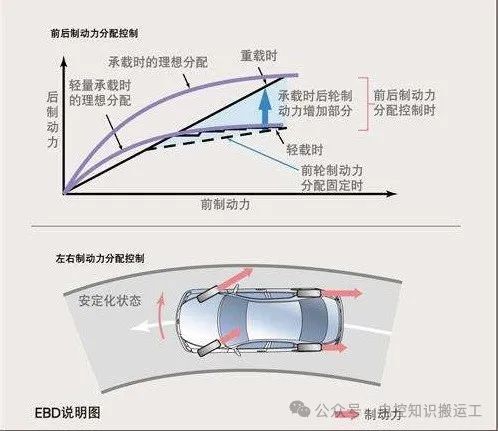

1)电子制动力分配(EBD)

EBD通过轮速信号实时监测车轮的转速和滑移率。当系统检测到后轮有抱死倾向时,EBD会迅速调节后轮制动压力,确保后轮不会先于前轮抱死。相较于传统的制动力分配方式,EBD能够实现更高效的附着力利用和更合理的制动力分配,特别是在制动过程中根据轴荷转移的不同,自动调节前后轴制动力比例,显著提升制动效能。

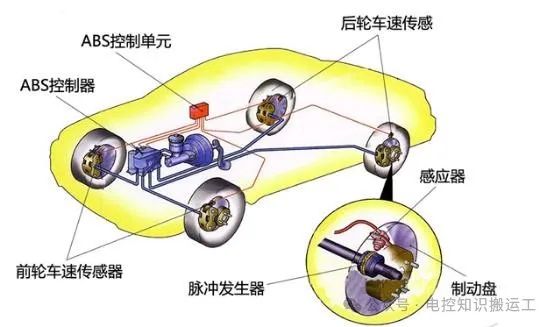

2)防抱死制动系统(ABS)

ABS通过轮速传感器实时采集车轮的转速信号,并计算车辆的减速度和车轮的滑移率。当车轮接近抱死状态时,ABS会迅速调节制动力,使车轮保持在最佳制动状态,防止车轮抱死。这一功能有助于保持车辆稳定性、保持转向功能、减小制动距离,并减轻驾驶员的工作负担。

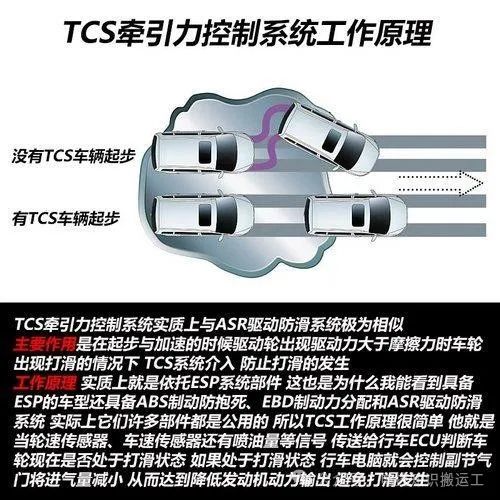

3)牵引力控制系统(TCS)

TCS主要应对车辆在光滑路面起步或急加速时可能出现的驱动轮打滑现象。通过监测从动轮与驱动轮的速度差异,TCS能够降低驱动轮上的有效驱动力,防止打滑。这一功能有助于保持车辆稳定性、转向性,并在易打滑的路面上提升车辆加速性能,同时减轻驾驶员的操作难度。

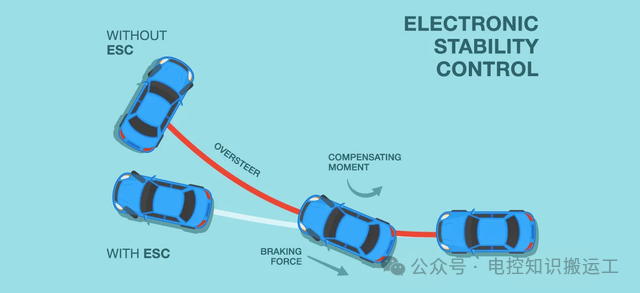

4)车辆动态控制系统(VDC)

VDC是ESC系统中更为高级的功能,它能够在车辆出现非预期的过多或不足转向时,通过采集到的信号判断理论与实际的差异,并主动对某个车轮施加制动力,使车辆运行状态符合驾驶员的意图。这一功能在复杂驾驶环境中尤为重要,能够有效提升车辆的整体操控性和安全性。

ESC系统通过集成这些基本功能,为驾驶者提供了全方位的车辆稳定性控制,确保在各种驾驶条件下都能保持车辆的稳定性和安全性。
