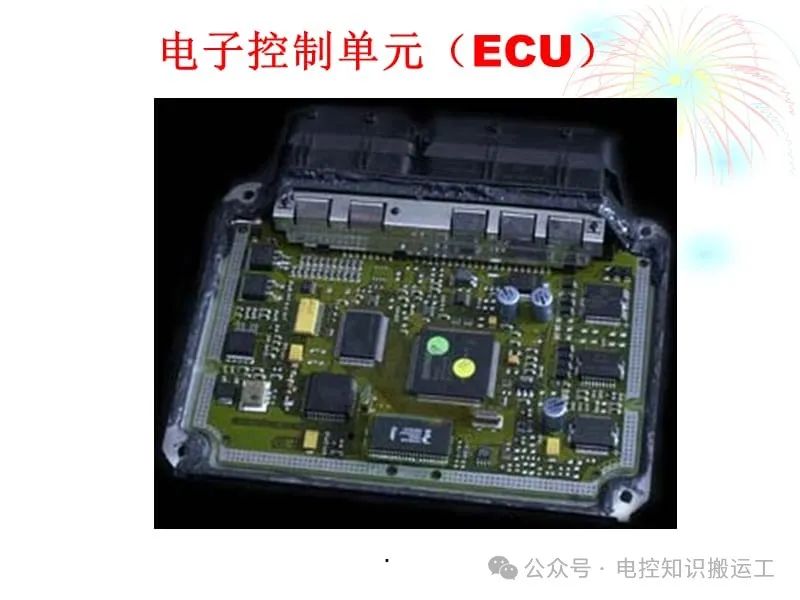

在现代汽车技术中，电子控制单元（ECU）扮演着至关重要的角色。作为车辆内部的“大脑”，ECU负责协调并控制各种功能，确保发动机和其他系统能够高效、稳定地运行。下面，我们将详细探讨ECU的构成及其各部分的功能。

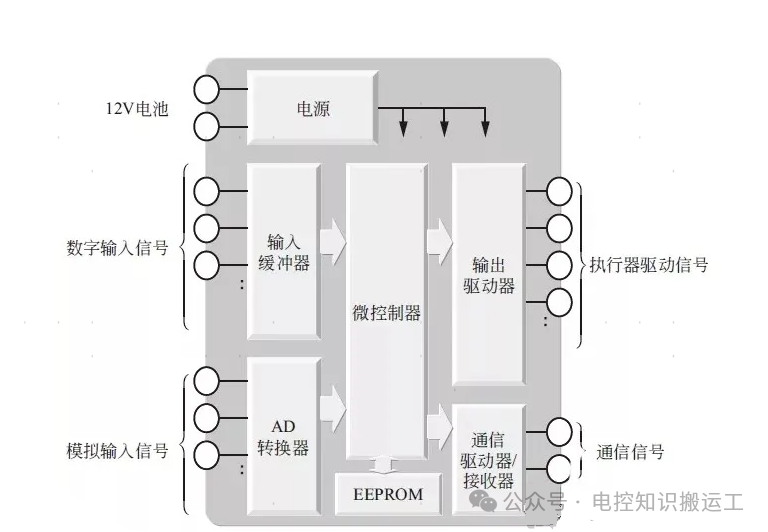

1.常规功能模块

首先，电源是ECU运行的基石。它向ECU内的各模块提供稳定的电压，如5V、3V等，并与发动机舱的12V电池连接。此外，电源还用于为AD转换器提供标准电压，从而实现更高精度的模拟信号转换。

接下来是输入缓冲器，它的作用是将数字输入信号转换为可输入至微控制器的信号级（信号电平）。这确保了各种传感器和执行器能够顺畅地与微控制器进行通信，传递关键信息。

AD转换器则是将模拟输入信号转换为可输入至微控制器的数字值。这对于ECU来说至关重要，因为它使得ECU能够处理来自各种传感器的连续变化的模拟信号，从而更准确地了解车辆的状态。

微控制器是ECU的核心。它根据各种输入信号计算出控制量并输出。这些控制量可以调整发动机的工作状态、优化燃油经济性、减少排放等。同时，微控制器还负责与其他ECU进行通信，协调整个车辆的运行。

EEPROM（带电可擦可编程只读存储器）是ECU中的重要组成部分。它能够在发动机停止后电源不再供电的情况下存储应记忆的数据。这使得ECU能够在车辆重新启动时快速恢复到之前的工作状态。

输出驱动器则是根据微控制器的输出信号，将其转换为执行器可驱动的信号形态，或者增幅电压。这样，执行器就能够根据ECU的指令精确地执行动作。

通信驱动器/接收器则负责ECU与其他ECU之间的通信。通信驱动器将微控制器的输出数据转换为满足通信协议的通信信号，而通信接收器则将其他ECU发送的信号转换为可输入至微控制器的信号级。这使得多个ECU能够协同工作，实现更复杂的控制策略。

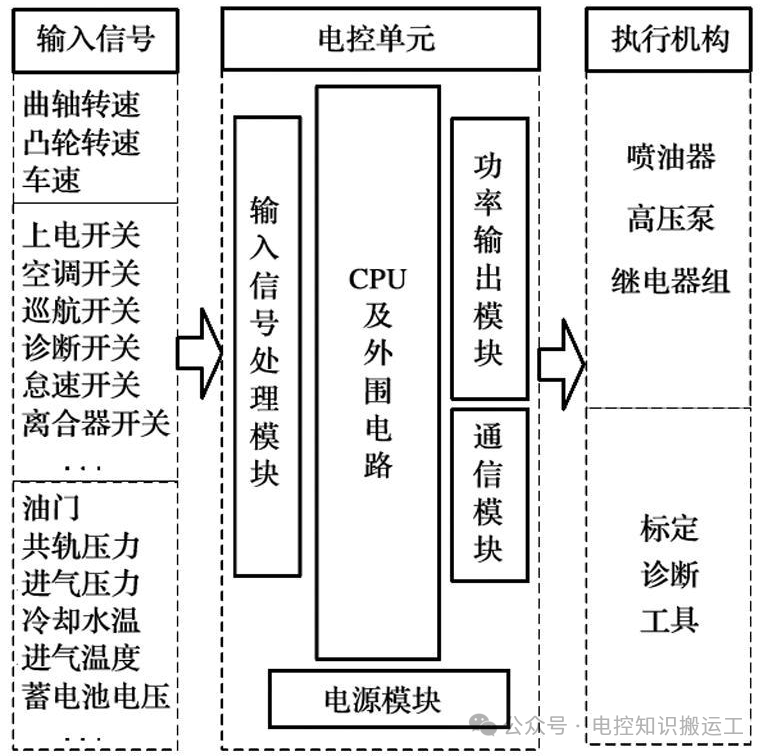

2.输入输出

ECU，作为与外部世界沟通的桥梁，承载着实现最佳控制的重任。为了实现这一目标，ECU不仅需要具备检测外部状态输入的能力，还需拥有实际控制驱动的输出手段。通过微控制器的精密运算，ECU能够准确感知并响应外部环境的变化，从而调整控制策略，使车辆运行更加符合实际状态。

近年来，随着车辆功能的日益复杂和智能化水平的提高，多种ECU之间的协同控制变得愈发重要。为了满足这一需求，ECU内部还增设了通信手段。这些通信手段使得不同ECU之间能够实时交换数据、共享信息，从而实现更为紧密和高效的协同工作。通过ECU之间的通信，车辆能够更好地适应各种复杂场景，提升整体性能和安全性。

ECU作为与外部通信的接口，在车辆控制中发挥着至关重要的作用。通过不断优化其检测、控制和通信功能，我们可以实现更加智能、高效的车辆控制，为驾驶者带来更加安全、舒适的驾驶体验。

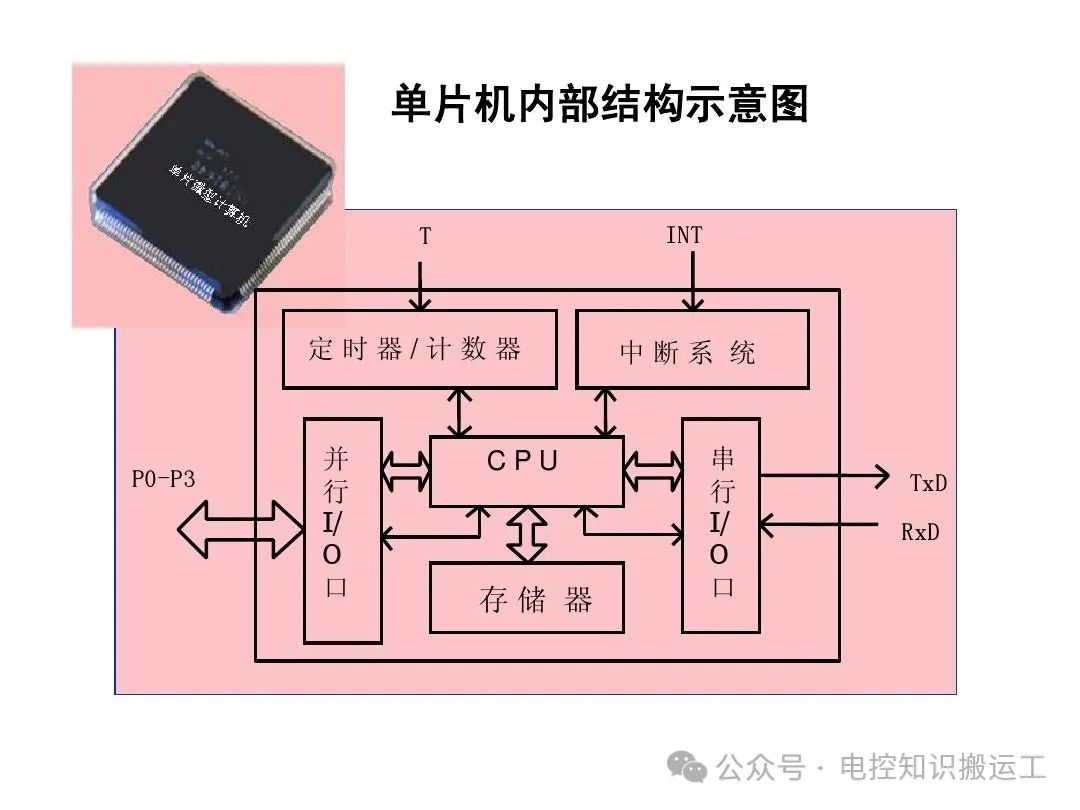

3.微控制器

车载ECU中的微控制器，尽管专为车载环境设计，但其核心构成与普通的微控制器并无二致。为适应日益严格的法规制度，车载ECU中的只读存储器（ROM）正逐步转型为闪存类型。这种转变使得ROM内的内容能够以模块为单位进行更改，从而提升了ECU的灵活性和适应性。

时序控制器，这一与时间及时刻紧密相关的控制装置，在车载ECU中扮演着至关重要的角色。当设定的时刻与内部时序（计时器的数值）相吻合时，时序控制器能够触发既定输出的改变，并精确捕获外部信号的边缘输入时刻。这一匹配功能在确定喷油信号输出正时等关键操作中发挥着关键作用，而捕捉功能则与中断控制器协同工作，用于精准检测发动机转速信号输出等实时数据。

通信接口则是ECU内部各组件之间，以及与其他ECU进行信息交互的桥梁。随着车内局域网（LAN）的发展，越来越多的车载ECU开始内置CAN功能，这使得ECU能够更高效地与其他车载系统通信，实现车辆各项功能的协同工作。

综上所述，车载ECU中的微控制器、时序控制器以及通信接口等关键组件的协同工作，确保了ECU能够准确、高效地执行各项控制任务，为车辆的安全、稳定运行提供了有力保障。

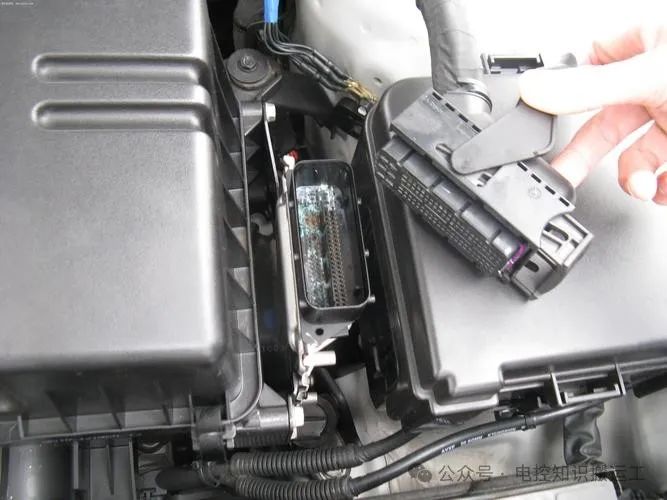

4.ECU部署位置

ECU的形态因其搭载位置的不同而呈现出多样性，这与其所处的环境密切相关。在汽车电子化初期，由于电子元件对热、湿度、振动等恶劣环境的承受能力较弱，ECU主要被搭载在环境条件较好的车室内。然而，随着电子技术的不断进步，包括电路板在内的电子元件的可靠性及安装技术得到了显著提升。这使得ECU逐渐能够适应更为恶劣的环境条件，开始被搭载于发动机舱内，甚至直接安装在发动机上。

在设计层面，我们提出了“自由搭载”的概念，即ECU的硬件必须能够灵活适应并安装在车辆的任何位置。这一设计思路的提出，不仅考虑了ECU在各种环境下的稳定性和可靠性，也兼顾了车辆布局和功能的实际需求。通过不断优化ECU的结构设计和提升其环境适应性，我们能够确保ECU在各种复杂的车辆环境中都能发挥出最佳的性能，为汽车的安全、高效运行提供有力保障。

总的来说，ECU是现代汽车不可或缺的一部分。它通过精确的控制和协调，确保车辆在各种情况下都能保持最佳的性能和效率。随着技术的不断发展，我们可以期待ECU在未来将发挥更加重要的作用，为汽车行业带来更多的创新和突破。
