硬件介绍

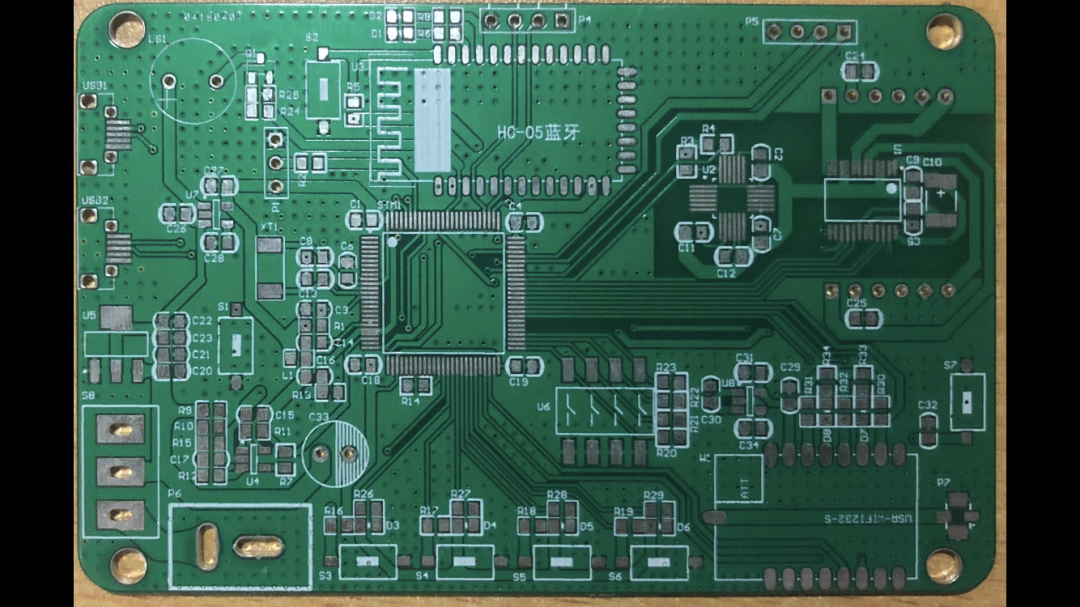

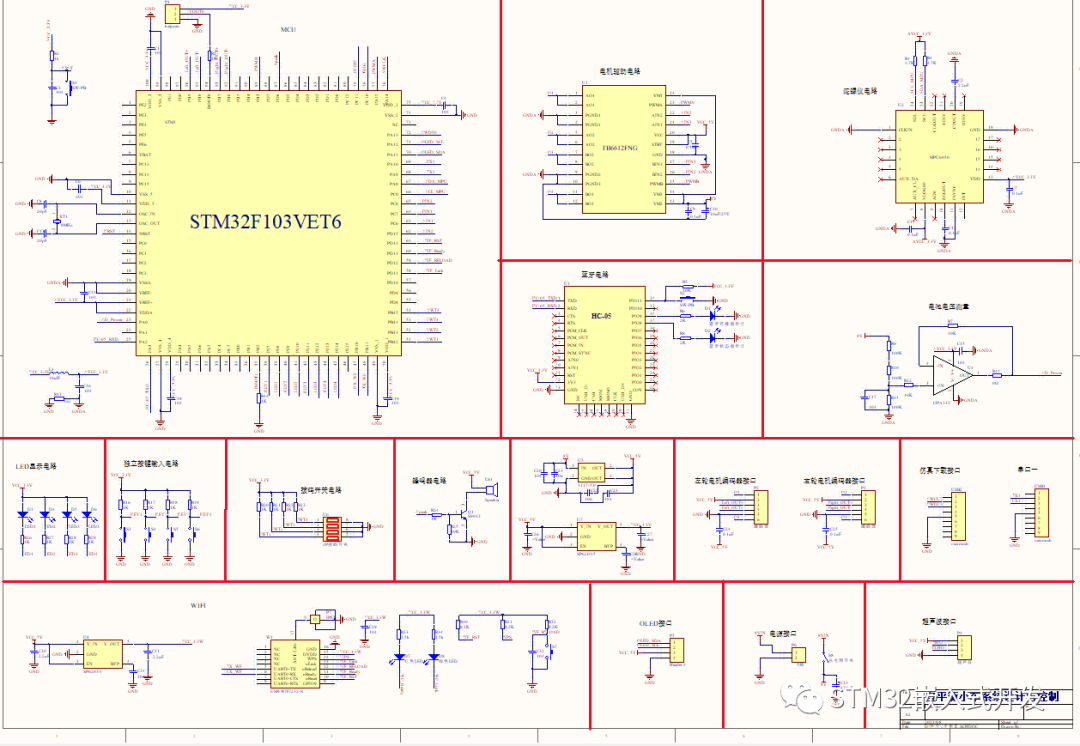

主控芯片用的是100脚的STM32F103VET6，陀螺仪用的是MPU6050，电机驱动用的是TB6612，蓝牙是汇承的HC05邮票孔封装的，WIFI用的USR-WIFI232-S，小车底盘用的是平衡小车之家的某一款带编码器的（不是我买的，同学的），电池用的是一节7.2的镍镉电池，液晶用的是1.3寸IIC接口的OLED，开关用的是三脚纽子开关，电池接口用的是T插，电阻电容这些用的基本上是0603封装，编码器5V降压用的是ASM1117-5.0，3.3V降压用的是SP6203，拨码开关用的是4P贴片式2.54mm角距的，按键是两脚贴片，microusb接口用的是5针 7.2四脚插板牛角母座，超声波是某宝上几块钱烂大街的那种，蜂鸣器是有源的，编码器是小车底盘自带的，电池电压检测是电阻分压之后通过电压跟随器接入MCU内部AD测量的。 STM32F103VET6主控芯片；两个microusb口，第一个是MCU的串口1，可作为普通的串口收发数据，通过调节板上BOOT选项，也可将其作为ISP下载程序接口；第二个是SWD硬件仿真接口；蓝牙模块，与MCU的串口2连接；WIFI模块，与MCU的串口3相连；一块1.3寸IIC协议的液晶接口；超声波接口；双电机驱动；六轴陀螺仪；电池电压检测；4个用于调试的LED；4个独立式按键；一组4P的拨码开关；有源蜂鸣器；两个6P带AB相编码器的电机接口。 如下是电路原理图：
软件介绍
这份配套的软件，模块分的很清楚。比如蓝牙的遥控部分，超声波部分在完整版的工程里面都是写好的。最好的办法就是，参照这个程序，一点一点自己粘贴然后修改底层搭建自己的工程。或者你也可以把自己的电路画的跟别人的一样，避免修改别人的底层，这样你粘贴过来甚至都不用改就能用了。相关推荐：做一个STM32小车很简单吗 如下是main.c代码：uint32_t Main_Count = 0;uint8_t Key_num = 0;uint32_t Test;uint8_t Temp[20]; int main(void){ USART_NVIC_Configuration(); // 配置串口中断 USART_Config(); // 配置串口 SysTick_Init(); //滴答定时器初始化 OLED_Init(); //OLED引脚初始化 OLED_Clear(); //OLED清屏 OLED_First_Line(); //OLED第一行显示: 贺梓洹毕业设计 LED_Init(); //LED引脚初始化 Speak_Init(); //蜂鸣器引脚初始化 Switch_Init(); //拨码开关引脚初始化 Key_Init(); //按键引脚初始化 MPU6050_Init(); PWM_Init(7199,0); TIM_Config();// Speak=1;// Delay_s(1);// Speak=0;while(1) {// KeyScan(); // if(Key1_Count==1)// {// Key1_Count=0;// kp=kp+3;// }// OLED_ShowNum(0,6,Key1_Count,6,16);//显示ASCII字符的码值// OLED_ShowNum(0,4,Key2_Count,6,16);//显示ASCII字符的码值// OLED_ShowNum(0,6,Key3_Count,3,16);//显示ASCII字符的码值// OLED_ShowNum(103,6,Key4_Count,3,16);//显示ASCII字符的码值// Delay_ms(5);// OLED_ShowNum(103,6,Key4_Count,3,16);//显示ASCII字符的码值 // LED2=0;// LED3=0;// LED4=0;// Speak=0;// Delay_s(1);//// LED1=1;// LED2=1;// LED3=1;// LED4=1;// Speak=1;// Delay_s(1); // READ_MPU6050();// Kalman_Filter(Data_6050.Acc_X , Data_6050.Gryo_Y); //// //GyroX++;// OLED_ShowNum(103,2,Data_6050.Acc_X,3,16);//显示ASCII字符的码值 //// //GyroY++;// OLED_ShowNum(103,4,Data_6050.Gryo_Y,3,16);//显示ASCII字符的码值 //// //GyroZ++;// OLED_ShowNum(103,6,angle,3,16);//显示ASCII字符的码值 // Delay_ms(100); }}
