今天介绍OBC+DCDC+PDU的三电合一设计以及小鹏小三电的拆解照片
本文目录：
-
CDU概览及集成考虑
-
小鹏P7 CDU拆机照片
1、CDU概览

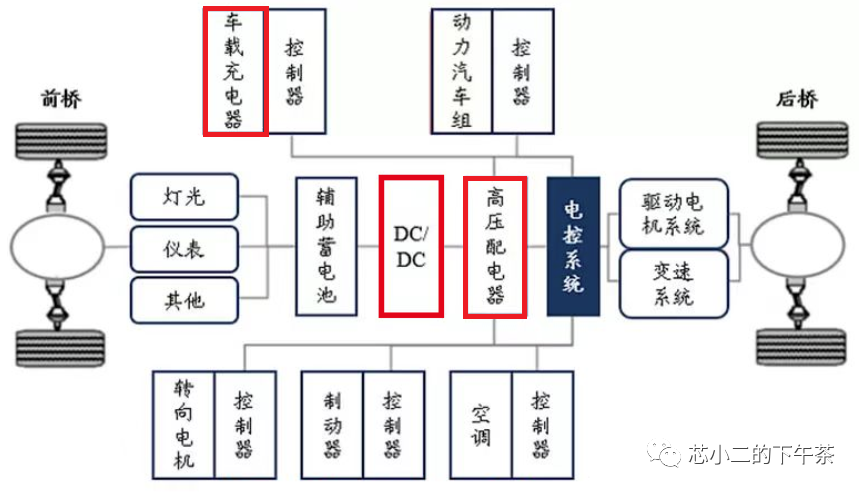

看过前几篇OBC，DC-DC，高压配电盒文章，应该对充电用电涉及到的小三电系统有了了解；
CDU为 Conversion & Distribution Unit 的缩写，是指车载充电机、DC/DC变换器、⾼压配电盒等功能集成的⾼压“电控”系统解决方案。
CDU系统集成分为“⼆合⼀”、“三合⼀”总成，被越来越多的国内外主机⼚选⽤，已成为全球主流技术之⼀。

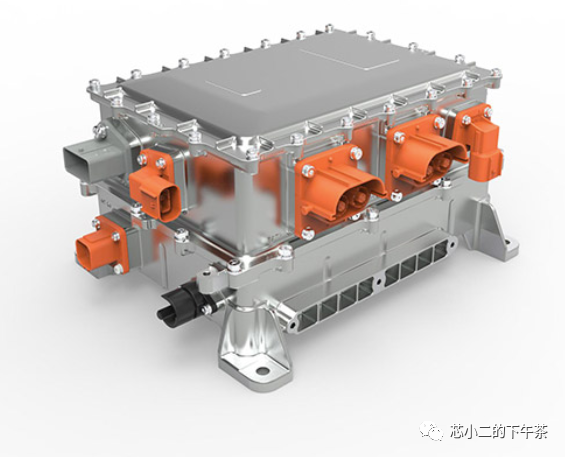

如下图，是欣锐科技的CDU变换器
图片来源：欣锐科技官网(CDU集成)
降本：降低线速及配件成本提效：减少线速连接，降低OBC+DCDC+配电盒的重量，提升电池续航
2、小鹏P7 小三电拆解

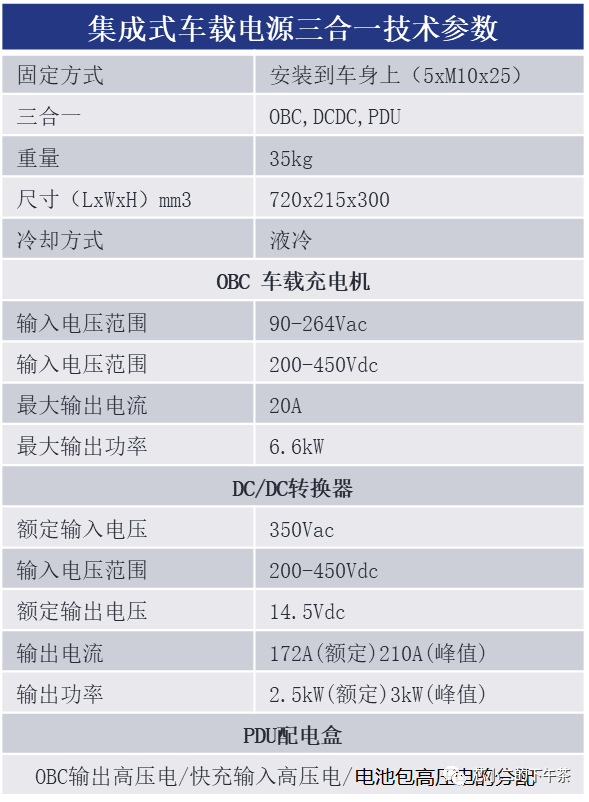

小鹏P7的CDU参数如下：

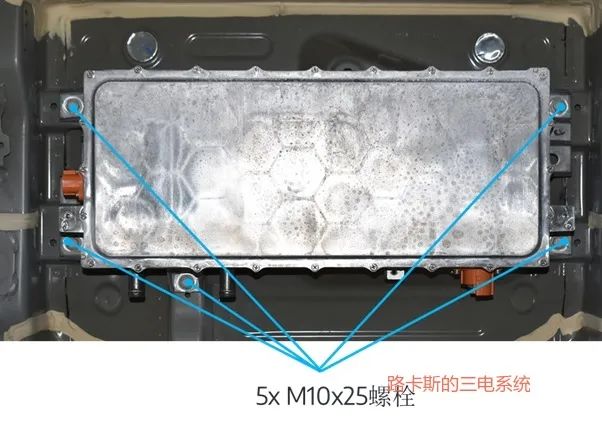

P7的集成式车载电源三合一由5颗M10螺栓安装到后备箱下方。

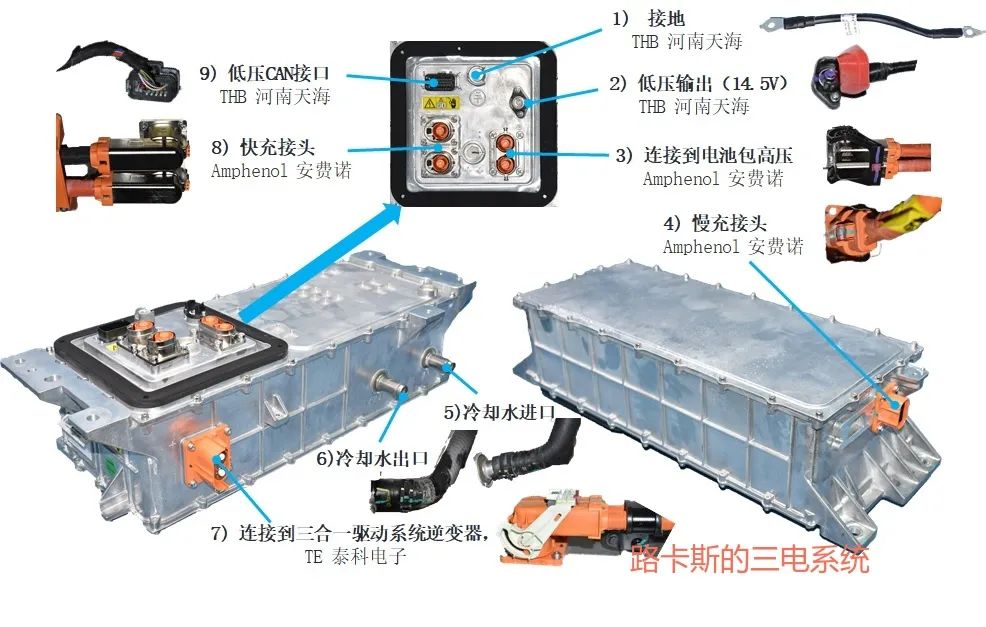

共有9个接口和其它零件/系统交互, 编号，功能及供应商如下：
1) 接地 ，THB 河南天海2) 低压输出（DCDC 14.5V）， THB 河南天海3) 连接到电池包高压 ， Amphenol 安费诺4) 慢充接头 ， Amphenol 安费诺5) 冷却水进口6) 冷却水出口7) 连接到三合一驱动系统逆变器， TE 泰科电子8) 快充接头 Amphenol ，安费诺9) 低压CAN接口 ， THB 河南天海

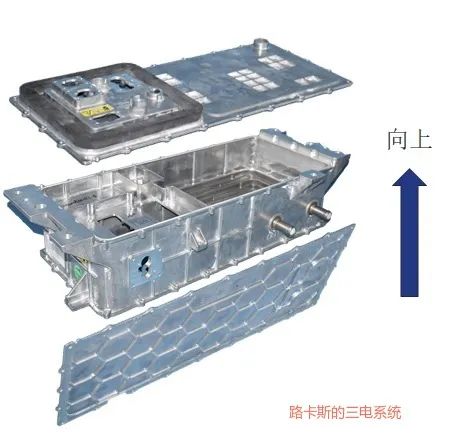

所有零件都安装在铸铝的箱体中，分成上下两层，上层是OBC模块和接线盒的接头，下层是DCDC和接线盒的busbar/继电器，两块铝盖板上下密封。

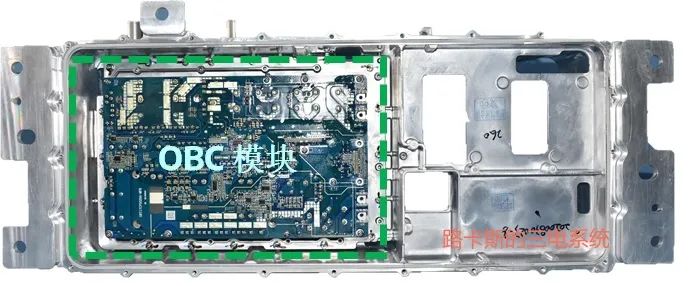

OBC/DCDC安装概览

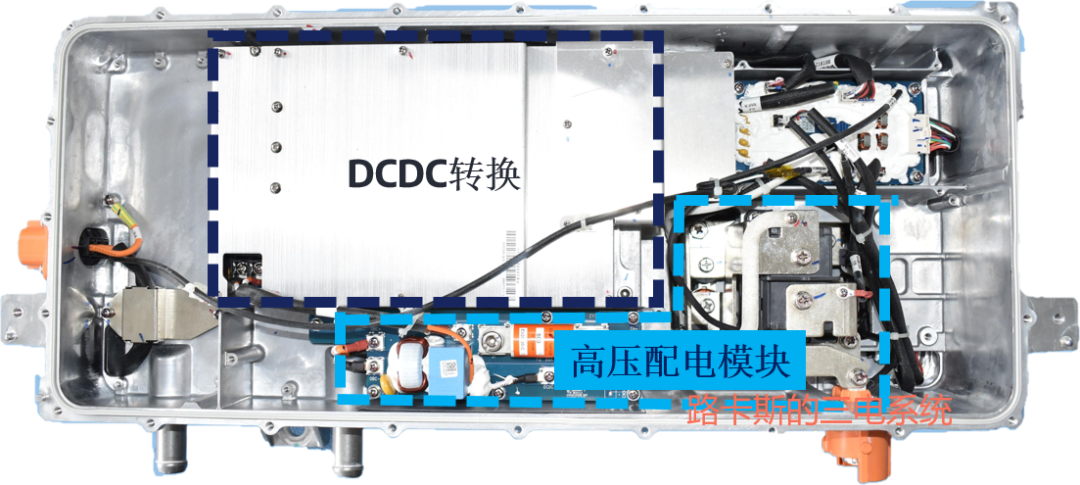

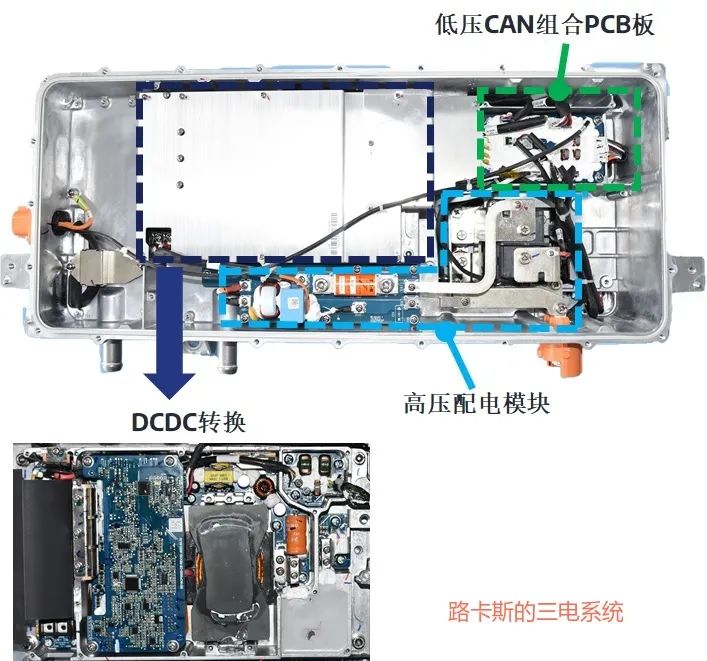

下层的DC-DC及高压配电
本设计采用液冷方式，冷却水道由箱体和OBC的安装托盘安装后形成并通过O型圈来密封，如下图。
MCU：德州仪器 C2000 TMS320F28335功率MOSFET：ST STD35P6LLF6

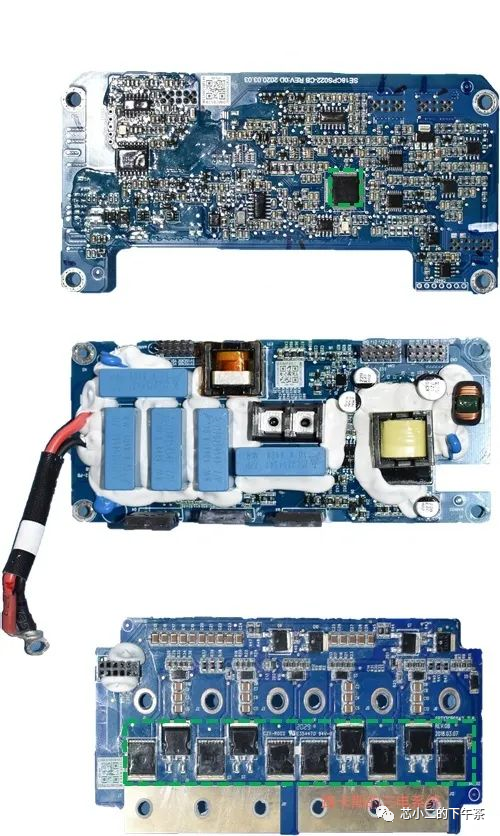

DCDC照片及主控芯片
DCDC安装在箱体的下层，为了加强电磁干扰，也设计了一个钣金冲压板来屏蔽。DCDC板安装在一个铸造托盘上，如下图.

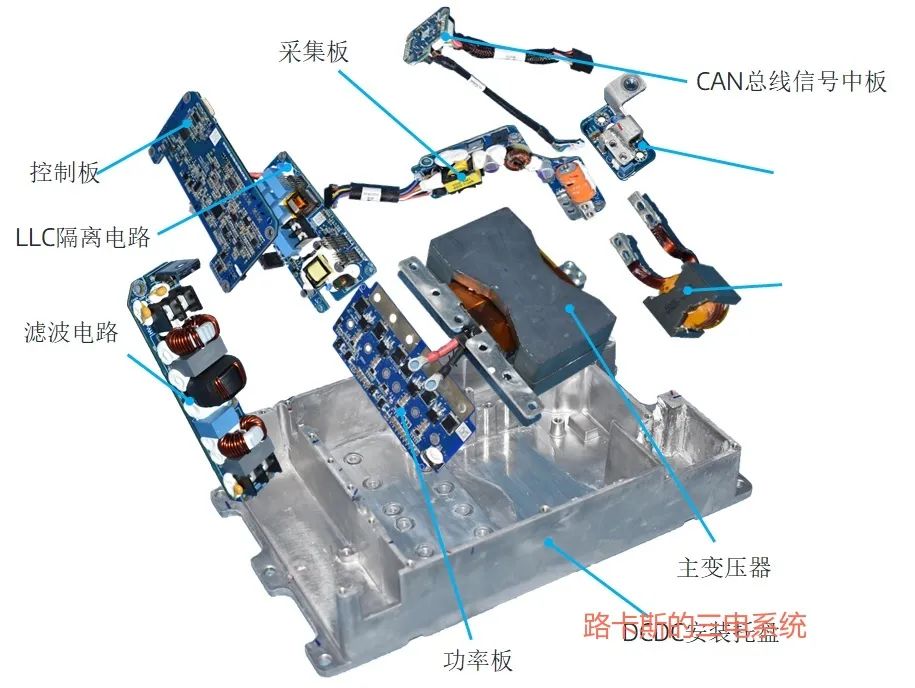

控制板/LLC隔离电路板和功率板是三层叠加结构，安装在铸造托盘中. 控制MCU：德州仪器 C2000 TMS320F28035

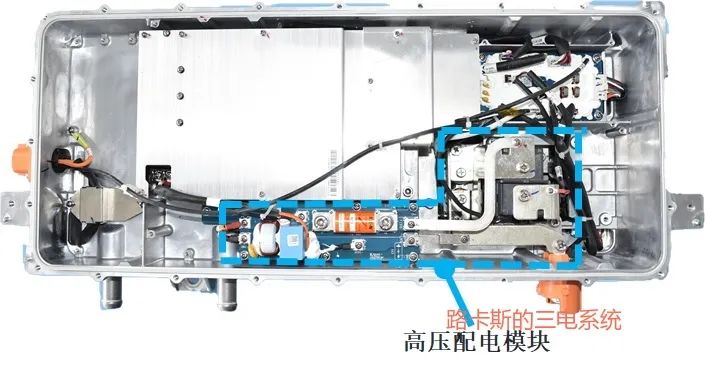

高压配电盒照片
配电盒将快充高压电和OBC输出的高压电通过继电器和电池包接通，只有检测通过后才允许接通继电器进行充电，电路上也安装了一个保险丝。
