摘 要：本文主要介绍了SG3525A在研制太阳能逆变电源中的应用，其脉冲波形随设计线路的不同而产生不同的结果，从而解决了随机烧毁功率管的技术问题。

  引言

  本文涉及的是光明工程中一个课题的具体技术问题。该课题的基本原理是逆变器由直流蓄电池供电，用太阳能为蓄电池充电，然后逆变电源输出220V、50Hz的交流电供用户使用。在研制过程中，有时随机出现烧毁大功率管的现象，本文对这一现象给出了解决方案。

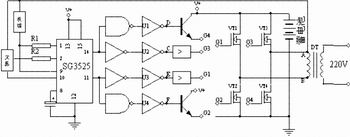

  图1 SG3525A驱动MOS功率管电路图

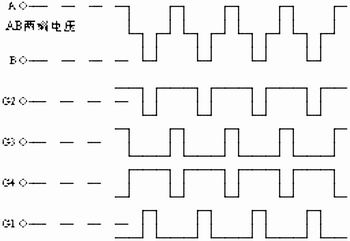

  图2 逆变器工作过程中波形图

  （a）

  （b）

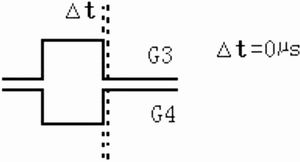

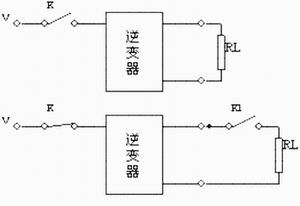

  图3 （A）逆变器缓启动（B）逆变器硬启动

  SG3525A和逆变电源

  本课题研发的逆变器使用的核心器件是SG3525A，以下分别简述其基本性能和工作过程。

  SG3525A基本性能

  SG3525A PWM型开关电源集成控制器包括开关稳压所需的全部控制电路，设有欠压锁定电路和缓启动电路可提供精密度为5V±1%的基准电压。其开关频率高达200KHz以上，适合于驱动N沟道MOS功率管。本课题使用SG3525A产生50Hz的准正弦方波，为逆变器提供输出功率信号，去推动N沟道MOS功率管90N08，如图1所示。

  逆变器工作过程

  当SG3525A被加电后（12V）会输出两列50Hz反向的方波，其幅度为9V。这两路方波分别进入G1、G2、G3、G4所示的四条支路（图1），经各电路分别调整后输出，输出脉冲序列如图2（B）所示。最终调制合成为A、B两端输出的交流方波。其波形见图2（A）。该50Hz的序列方波由A、B两端进入电力变压器DT。通过变压器升压后由逆变器电源输出220V、50Hz交流方波。根据市场的不同需求生产出200W、600W、800W各个系列的逆变电源。

  问题的出现与解决

  逆变器在额定负载条件下能够长期运行，但是当进行负载切换时或者当外电路有严重扰动时，偶尔会发生大功率管MOSFET90N08烧毁的现象。现以800W逆变器进行剖析。

  缓启动：如图3（A）所示状态，同时满负载加在逆变器输出上，然后启动逆变器使之运行，一切正常工作。

  硬启动：如图3（B）所示状态，即加满负载后再闭合开关K1强行硬启动。这时就偶尔有大功率场效应管短路烧毁的现象发生，经分析发现当G3推动的大功率管TV3尚未完全关断时，G4开启了对应的大功率管TV4，如果TV3和TV4同时开通就会造成短路现象。此时就会烧毁大功率管。而当D点和C点、E点和F点进行相互交换后两个管子开启的时间差为100ms左右，这样就保证了G3和G4的推动信号不会同一时刻开启VT3、VT4，从而避免了短路现象。直到目前尚未发生因硬启动和外电路干扰而烧毁大功率管的现象。
