STM32CubeMX实时时钟(RTC)配置详解
0 2023-09-25

RTC简介

实时时钟 (RTC) 是一个独立的 BCD 定时器/计数器。RTC 提供具有可编程闹钟中断功能的日历时钟 /日历。RTC 还包含具有中断功能的周期性可编程唤醒标志。系统可以自动将月份的天数补偿为 28、29(闰年)、30 和 31 天。只要芯片的备用电源一直供电,RTC上的时间会一直走。

新建工程

本章程序在串口printf工程的基础上修改,复制串口printf的工程,修改文件夹名。点击STM32F746I.ioc打开STM32cubeMX的工程文件重新配置。RTC选择内部唤醒(Internal WakeUp)开启RTC。开启外部低速晶振,PC14,PC15配置。

RTC时钟选择为外部低速晶振(LSE),频率为32.768。

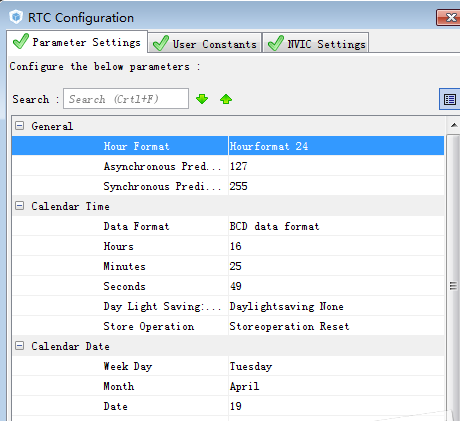

在RTC配置中,设置时间和日期,其他为默认设置。此处设置时间为2016/04/16 16:25:49。

生成报告以及代码,编译程序。

添加应用程序

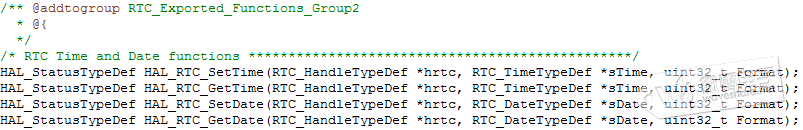

在rtc.c文件中可以看到ADC初始化函数。在stm32f7xx_hal_rtc.h头文件中可以看到rtc时间和日期读写操作函数。

从操作函数中可以看到,时间和日期是以结构体的形式读写的。所以在main.c文件前面申明两个结构体变量存储读取的时间和日期数据。

/* USER CODE BEGIN PV *//* Private variables --------*/RTC_DateTypeDef sdatestructure;RTC_TimeTypeDef stimestructure;/* USER CODE END PV */

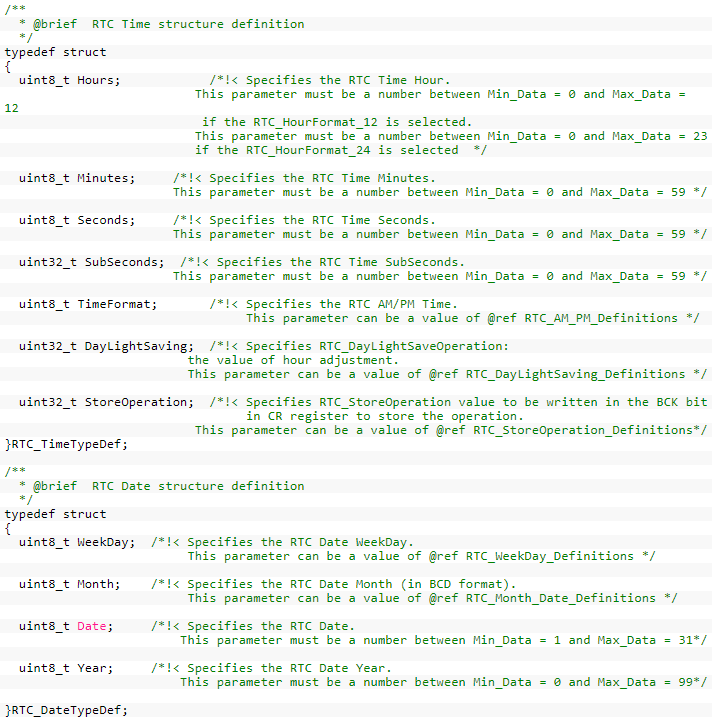

在stm32f7xx_hal_rtc.h头文件中,可以找到RTC_TimeTypeDef,RTC_DateTypeDef这两个结构体的成员变量。

在while循环中添加应用程序,读取当前的时间和日期,并通过串口发送到电脑上显示。

/* USER CODE BEGIN WHILE */while (1){/* USER CODE END WHILE *//* USER CODE BEGIN 3 */ /* Get the RTC current Time ,must get time first*/ HAL_RTC_GetTime(&hrtc, &stimestructure, RTC_FORMAT_BIN); /* Get the RTC current Date */ HAL_RTC_GetDate(&hrtc, &sdatestructure, RTC_FORMAT_BIN); /* Display date Format : yy/mm/dd */ printf("%02d/%02d/%02d\r\n",2000 + sdatestructure.Year, sdatestructure.Month, sdatestructure.Date); /* Display time Format : hh:mm:ss */ printf("%02d:%02d:%02d\r\n",stimestructure.Hours, stimestructure.Minutes, stimestructure.Seconds); printf("\r\n"); HAL_Delay(1000);}/* USER CODE END 3 */

程序中使用HAL_RTC_GetTime(),HAL_RTC_GetDate()读取时间和日期,并保存到结构体变量中,然后通过串口输出读取的时间和日期。注意:要先读取时间再读取日期,如果先读取日期在读取时间会导致读取的时间不准确,一直都是原来设置的时间。

实验效果

编译程序并下载到开发板。打开串口调试助手。设置波特率为115200。串口助手上会显示RTC的时间日期。
