一、前言

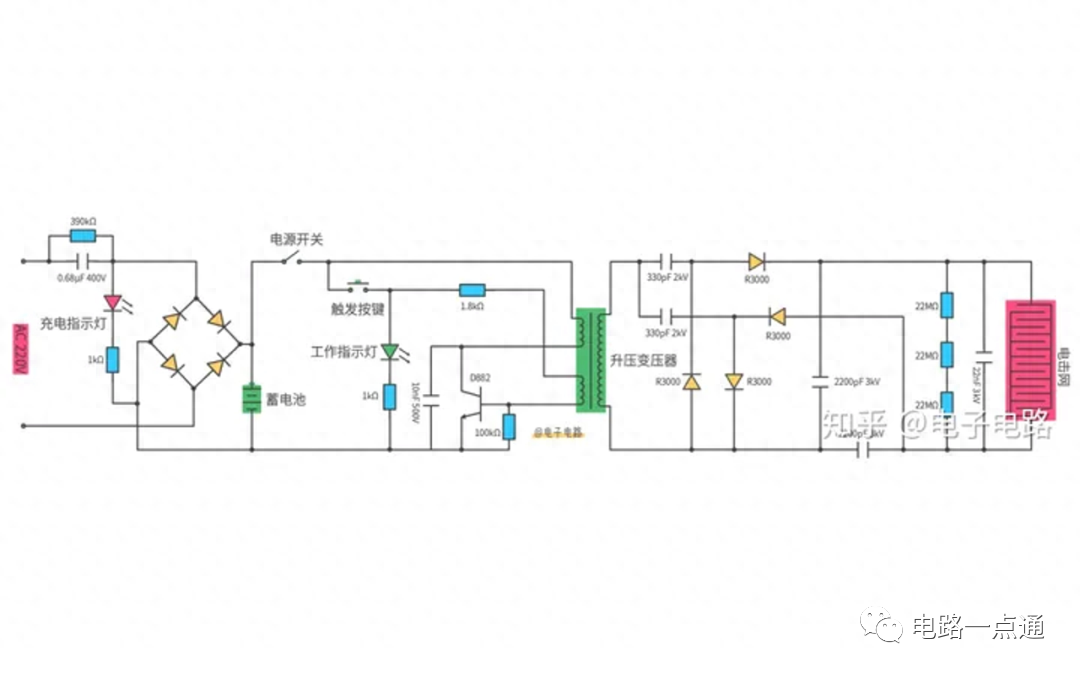

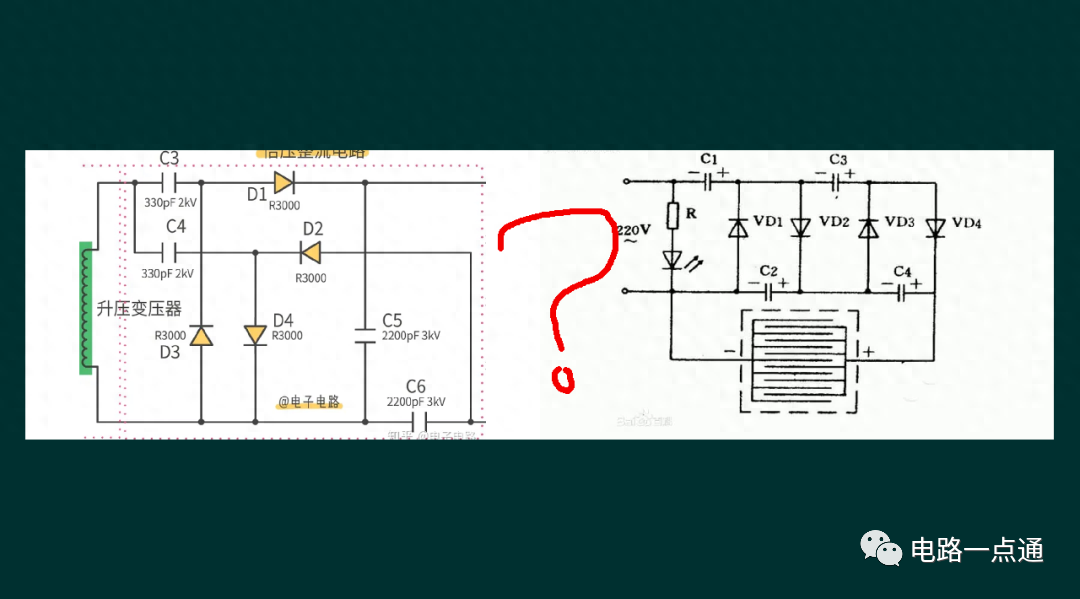

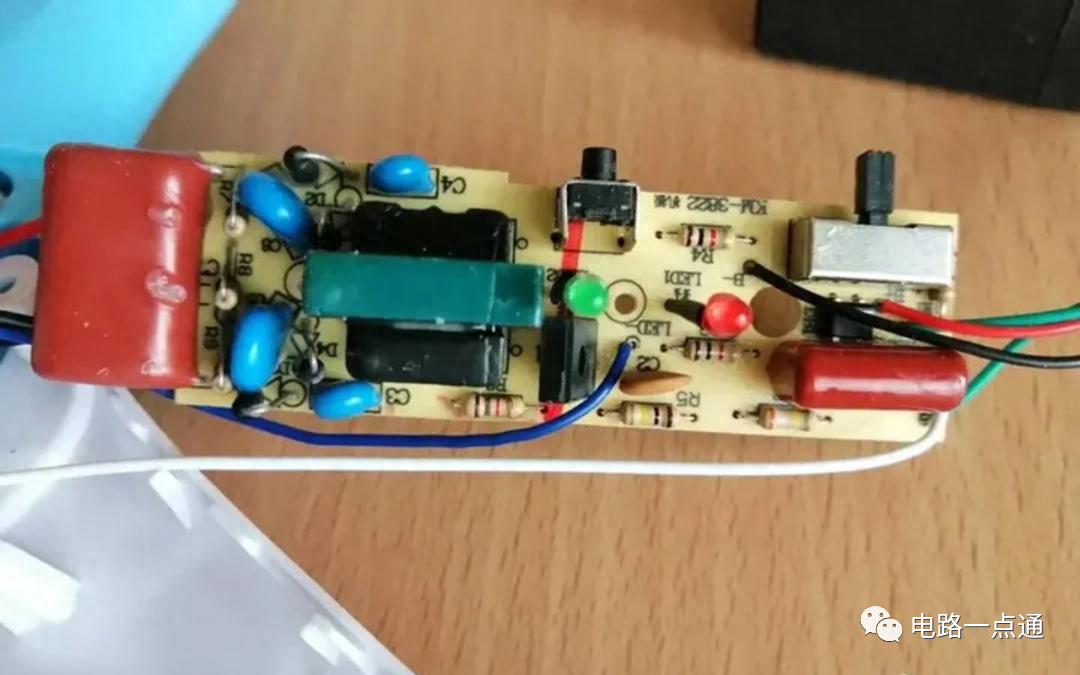

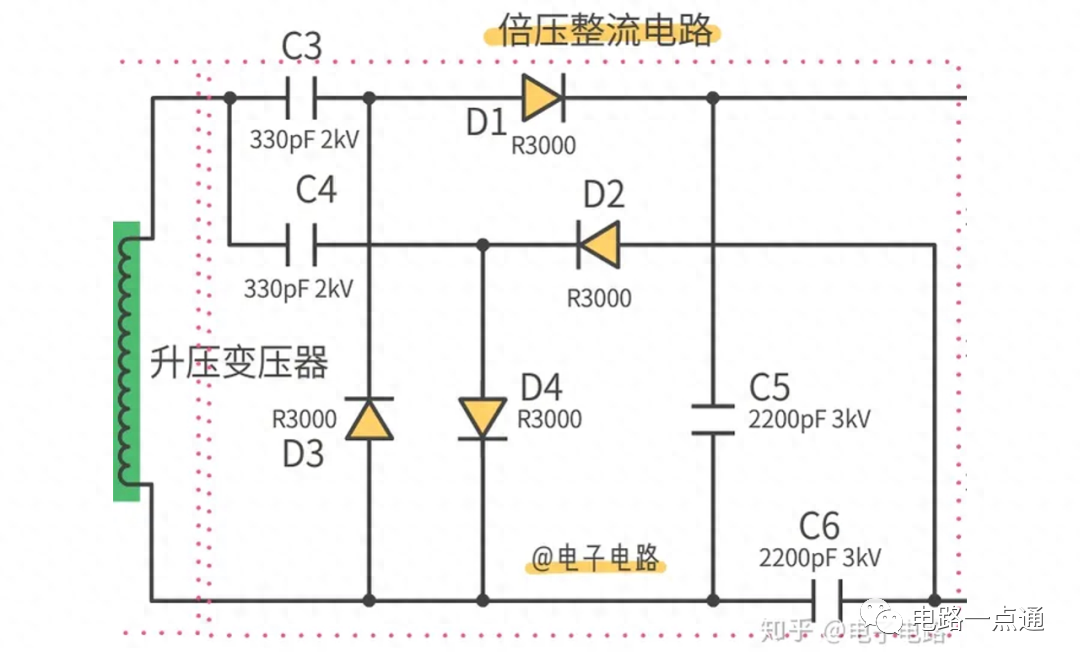

今天看到知乎上，有人对常见到的电蚊拍的工作原理进行了分析。展示了苍蝇落在电蚊拍上悲惨的下场。最恐怖的还是这个苍蝇被高压撕碎的镜头。老惨烈了。博主对电蚊拍进行了拆解。根据内部的元器件绘制了工作原理图。当然了，这个原理图是否忠实于原来电路板，就不得而知了。电路包括有阻容电压整理电路，给内部的一节锂电池充电。以 D882三极管为核心组成一个变压器反馈的升压振荡电路。后面这个电路比较有趣，是通过两个倍压整流，形成了四倍压直流电输出。最后高压施加在电蚊拍两个金属网上。这其中的四倍压整流电路比较有趣，这与常见到的级联倍压整流电路还是有区别的。下面通过仿真实验来验证一下这个电路。

二、仿真实验

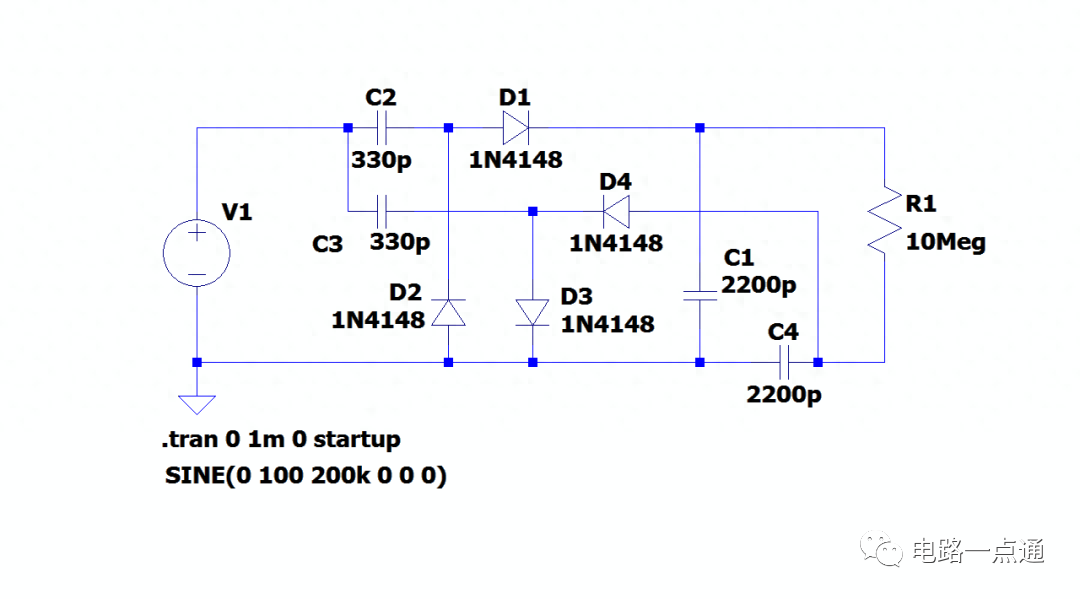

在 LTspice 搭建四倍压整流电路。使用一个交流电压源模拟电蚊拍内部升压变压器副边输出交流电压。幅度为100V，频率为 200kHz。这两个二极管和电容组成正向倍压整流。正向电压对 C1 充电。这两个二极管和电容组成反向倍压整流电路。负电压给 C4 充电。正电压与负电压通过 R1 放电。这里电阻取 10M 欧姆。下面来看一下R1 两边的电压信号。

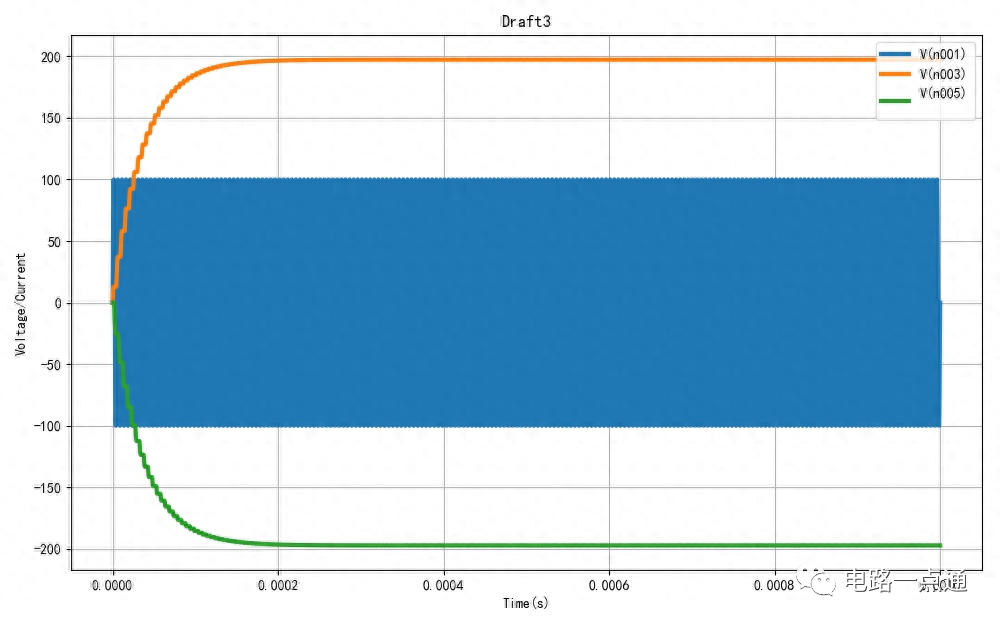

仿真开始之后，观察到的信号如下。其中中间蓝色波形是高频输入信号。幅值为 100V。上下两个直流信号分别是正向倍压整流和反向倍压整流信号。正向倍压整流信号大约为 200V。反向整流电压大约为 -200V。因此，最终形成四倍压整流信号。

▲ 图1.2.1 四倍压整流信号

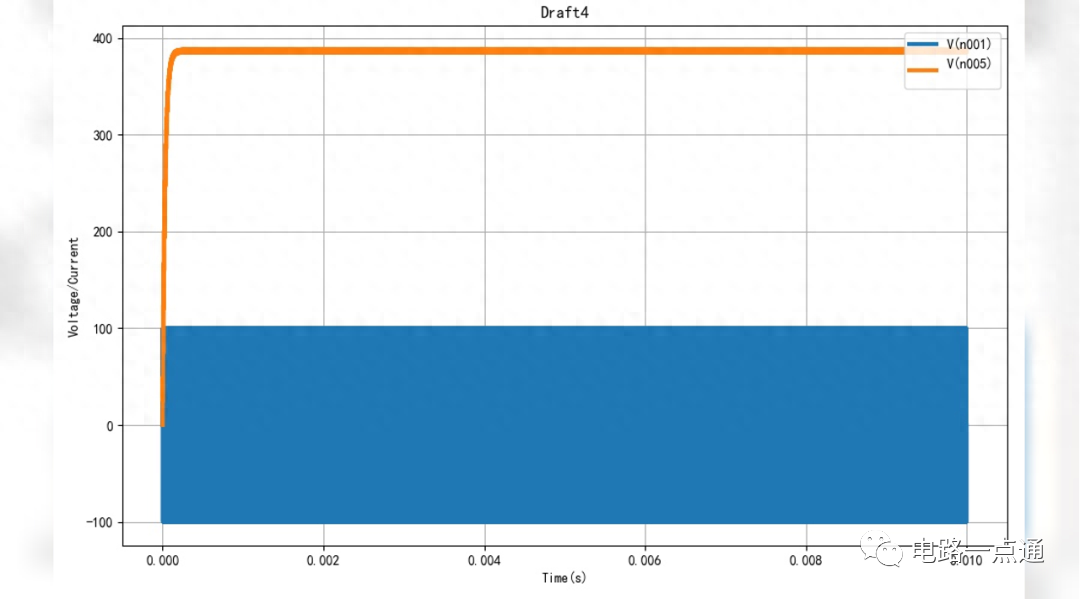

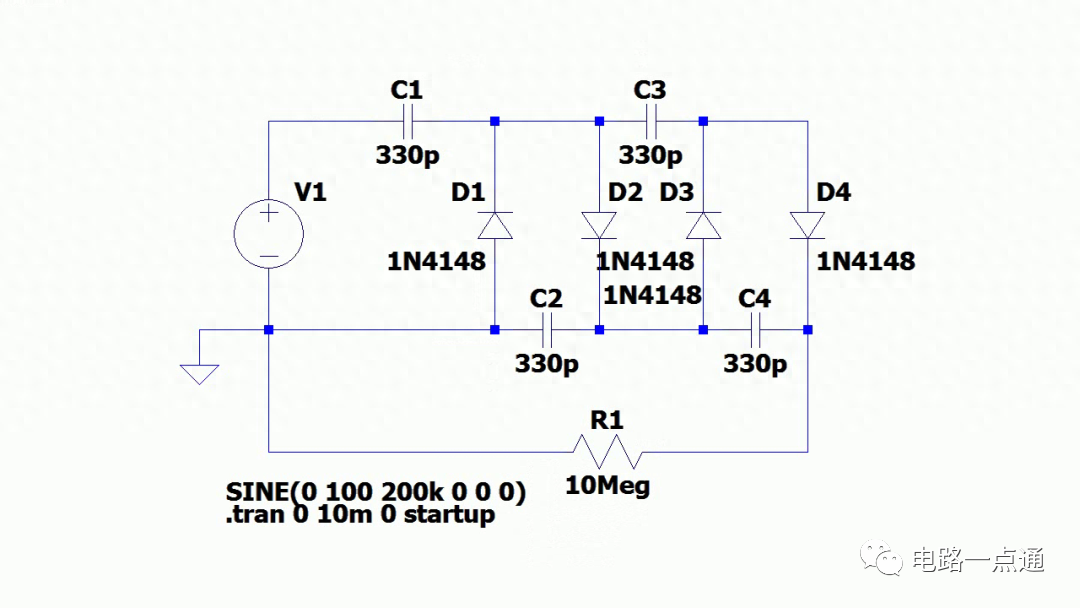

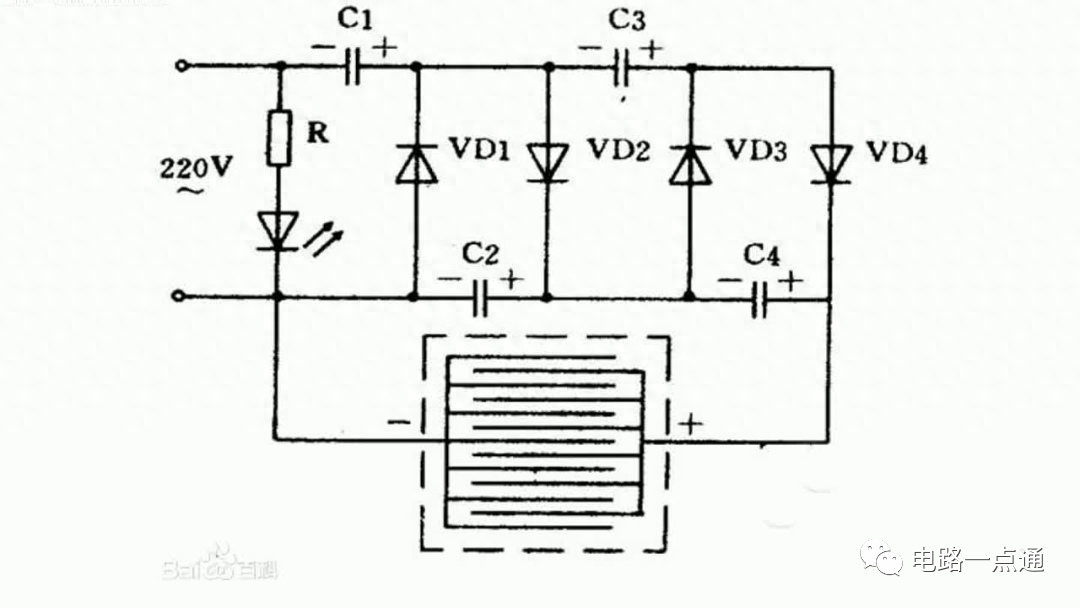

这是另外一个四倍压整流电路，虽然同样包括有四个电容，四个二极管，但它的电路形式与前面不太一样。在 LTspice中建立仿真电路。其中元器件参数与前面电路相同。这是仿真波形，下面蓝色是幅度100V，200kHz的正弦波。上面橙色直流信号为四倍压信号。这说明该电路同样输出四倍压整流信号。
