图解小型电源变压器组成
eeskill 2022-11-28

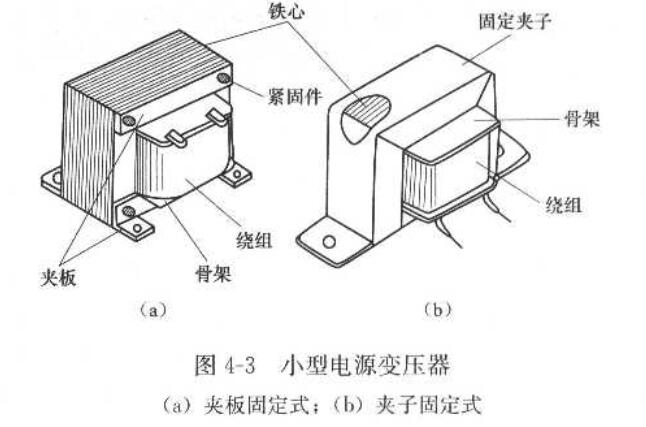

小型电源变压器主要由铁心、绕组、固定支架、绝缘骨架及绝缘物等组成,如图4—3所示。

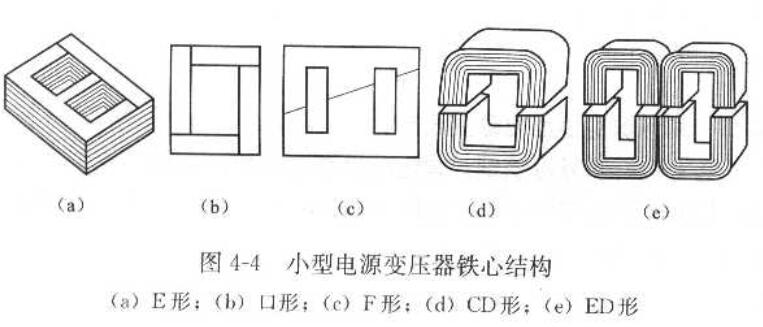

(1)铁心。常见小型电源变压器的铁心有E形、口形、C形(分cD和ED形)和F形等,如图4—4所示。E形和F形多用在小功率电源变压器上,口形多用在大功率电源变压器上,是目前使用得最多的铁心。C型多用在电子设备、仪器仪表及家用电器上,具有重量轻、体积小、漏磁小、损耗低和温升低等优点。各种类型的铁心都是用一定形状的厚度为0.35~O.5mm的高导磁薄硅钢片冲制(E形、口形、F形)或绕制(C形)而成的。

(2)绕组。小功率电源变压器的绕组一般都采用漆包线绕制,因为它有良好的绝缘,占用体积较小,价格也便宜。对于低压大电的线圈,有时也采用纱包粗铜线绕制。小型电源变压器都采用互感双绕组形式,即一次侧和二次侧分别由两个绕组构成,绕组与铁结合成壳式和芯式两种结构。单相小型变压器,口形和C形铁心用芯式结构,绕组包尾在铁心外;其他铁心为壳式结构,硅钢包围绕组,如图4-5所示

(3)固定支架。固定支架用来固定和支承变压器,支架的材料为铁板或铝板,支架的形状和固定方式根据铁心的形状和功率大小而定。

(4)绝缘骨架。绝缘骨架上绕有绕组,为使线圈与铁心之间绝缘,骨架一般都由塑料压制而成,也可以用胶合板及胶木化纤维板制作。

(5)绝缘物。为了使变压器有足够的绝缘强度,绕组各层间均垫有薄的绝缘材料,如电容器纸、黄蜡绸等,在某些需要高绝缘的场合还可使用聚酯薄膜和聚四氟乙烯薄膜等。
