以SG3525控制芯片的智能稳压开关电源
eeskill 2022-06-22

引言

直流稳压电源是一种常见的电子仪器,其广泛应用于实验教学和科学研究等领域。目前使用的直流稳压电源大部分存在诸多缺点,如输出不可调、电压不稳定等等,因而导致实验结果不精确。以SG3525控制芯片和单片机为核心设计制造的智能稳压开关电源,电路简单,价格低廉,性能卓越。因其利用单片机设置周密的保护监测系统,确保了电源运行可靠,所以具有较高的使用价值。

1、调节原理及控制方案

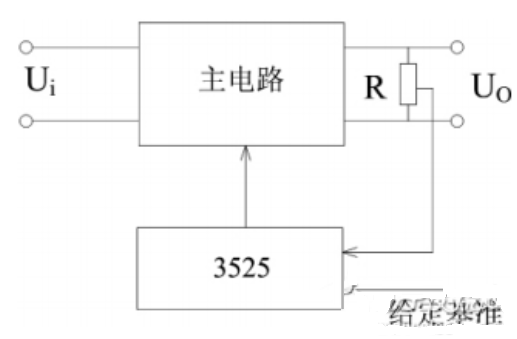

图1 3525传统控制框图

采用SG3525控制的开关电源传统控制方案如图1所示。3525通过检测输出电压,与给定基准电压进行比较,从而自身调节输出的脉冲波形占空比,控制主电路开关管的关断以达到稳定输出的目的。3525传统的控制方式突出的缺点在于基准电压是恒定的,所示输出也是恒定的。这点对于专用电源没有什么问题,但对于像学校实验室等场所,需要的电源并不是专门用于某一个设备的,其电压大小根据设备的变化而变化,这样就需要对原有的控制方式进行修改。

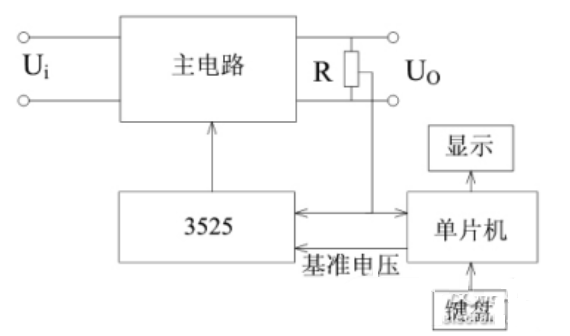

图2 修改过的3525控制框图

修改后的框图如图2所示。电源的输出大小由键盘输入单片机,单片机根据键盘输入给出基准电压,使得主电路输出稳定。
