压敏电阻的15个主要参数
eeskill 2022-09-27

压敏电阻器的主要参数有哪些?

压敏电阻器的主要参数

压敏电阻器的主要参数有标称电压、电压比、最大控制电压、残压比、通流容量、漏电流、电压温度系数、电流温度系数、电压非线性系数、绝缘电阻、静态电容等。

1.压敏电压: 所谓压敏电压,即击穿电压或阈值电压。指在规定电流下的电压值,大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值,其产品的压敏电压范围可以从10-9000V不等。可根据具体需要正确选用。一般V1mA=1.5Vp=2.2VAC,式中,Vp为电路额定电压的峰值。VAC为额定交流电压的有效值。ZnO压敏电阻的电压值选择是至关重要的,它关系到保护效果与使用寿命。如一台用电器的额定电源电压为220V,则压敏电阻电压值V1mA=1.5Vp=1.5×1.414×220V=476V,V1mA=2.2VAC=2.2×220V=484V,因此压敏电阻的击穿电压可选在470-480V之间。MYG05K规定通过的电流为0.1mA,MYG07K、MYG10K、MYG14K、MYG20K标称电压是指通过1mA直流电流时,压敏电阻器两端的电压值。

2.最大允许电压(最大限制电压):此电压分交流和直流两种情况,如为交流,则指的是该压敏电阻所允许加的交流电压的有效值,以ACrms表示,所以在该交流电压有效值作用下应该选用具有该最大允许电压的压敏电阻,实际上V1mA与ACrms间彼此是相互关联的,知道了前者也就知道了后者,不过ACrms对使用者更直接,使用者可根据电路工作电压,可以直接按ACrms来选取合适的压敏电阻。在交流回路中,应当有:min(U1mA) ≥(2.2~2.5)Uac,式中Uac为回路中的交流工作电压的有效值。上述取值原则主要是为了保证压敏电阻在电源电路中应用时,有适当的安全裕度。对直流而言在直流回路中,应当有:min(U1mA) ≥(1.6~2)Udc,式中Udc为回路中的直流额定工作电压。在交流回路中,应当有:min(U1mA) ≥(2.2~2.5)Uac,式中Uac为回路中的交流工作电压的有效值。上述取值原则主要是为了保证压敏电阻在电源电路中应用时,有适当的安全裕度。在信号回路中时,应当有:min(U1mA)≥(1.2~1.5)Umax,式中Umax为信号回路的峰值电压。压敏电阻的通流容量应根据防雷电路的设计指标来定。一般而言,压敏电阻的通流容量要大于等于防雷电路设计的通流容量。

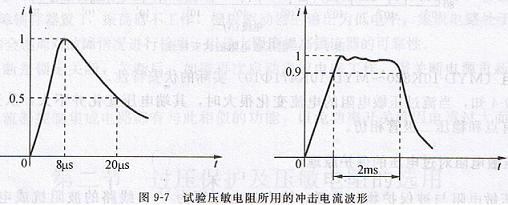

3.通流容量: 所谓通流容量,即最大脉冲电流的峰值是环境温度为25℃情况下,对于规定的冲击电流波形和规定的冲击电流次数而言,压敏电压的变化不超过± 10%时的最大脉冲电流值。为了延长器件的使用寿命,ZnO压敏电阻所吸收的浪涌电流幅值应小于手册中给出的产品最大通流量。然而从保护效果出发,要求所选用的通流量大一些好。在许多情况下,实际发生的通流量是很难精确计算的。简单的讲-通流容量也称通流量,是指在规定的条件(以规定的时间间隔和次数,施加标准的冲击电流)下,允许通过压敏电阻器上的最大脉冲(峰值)电流值。一般过压是一个或一系列的脉冲波。实验压敏电阻所用的冲击波有两种,一种是为8/20μs波,即通常所说的波头为8μs波尾时间为20μs的脉冲波,另外一种为2ms的方波,如下图所示:

4.最大限制电压: 最大限制电压是指压敏电阻器两端所能承受的最高电压值,它表示在规定的冲击电流Ip通过压敏电阻时次两端所产生的电压此电压又称为残压,所以选用的压敏电阻的残压一定要小于被保护物的耐压水平Vo,否则便达不到可靠的保护目的,通常冲击电流Ip值较大,例如2.5A或者10A,因而压敏电阻对应的最大限制电压Vc相当大,例如MYG7K471其Vc=775(Ip=10A时)。

5.最大能量(能量耐量): 压敏电阻所吸收的能量通常按下式计算W=kIVT(J)

其中I——流过压敏电阻的峰值

V——在电流I流过压敏电阻时压敏电阻两端的电压

T——电流持续时间

k——电流I的波形系数

对:

2ms的方波 k=1

8/20μs波 k=1.4

10/1000μs k=1.4

压敏电阻对2ms方波,吸收能量可达330J每平方厘米;对8/20μs波,电流密度可达2000A每立方厘米,这表明他的通流能力及能量耐量都是很大的

一般来说压敏电阻的片径越大,它的能量耐量越大,耐冲击电流也越大,选用压敏电阻时还应当考虑经常遇到能量较小、但出现频率次数较高的过电压,如几十秒、一两分钟出现一次或多次的过电压,这时就应该考虑压敏电阻所能吸收的平均功率。

6.电压比: 电压比是指压敏电阻器的电流为1mA时产生的电压值与压敏电阻器的电流为0.1mA时产生的电压值之比。

7.额定功率: 在规定的环境温度下所能消耗的最大功率。

8.最大峰值电流 一次:以8/20μs标准波形的电流作一次冲击的最大电流值,此时压敏电压变化率仍在±10%以内。2次:以8/20μs标准波形的电流作两次冲击的最大电流值,两次冲击时间间隔为5分钟,此时压敏电压变化率仍在±10%以内。

9.残压比: 流过压敏电阻器的电流为某一值时,在它两端所产生的电压称为这一电流值为残压。残压比则的残压与标称电压之比。

10.漏电流: 漏电流又称等待电流,是指压敏电阻器在规定的温度和最大直流电压下,流过压敏电阻器的电流。

11.电压温度系数: 电压温度系数是指在规定的温度范围(温度为20~70℃)内,压敏电阻器标称电压的变化率,即在通过压敏电阻器的电流保持恒定时,温度改变1℃时压敏电阻两端的相对变化。

12.电流温度系数: 电流温度系数是指在压敏电阻器的两端电压保持恒定时,温度改变1℃时,流过压敏电阻器电流的相对变化。

13.电压非线性系数: 电压非线性系数是指压敏电阻器在给定的外加电压作用下,其静态电阻值与动态电阻值之比。

14.绝缘电阻: 绝缘电阻是指压敏电阻器的引出线(引脚)与电阻体绝缘表面之间的电阻值。

15.静态电容: 静态电容是指压敏电阻器本身固有的电容容量。
