SN74LS48N引脚图及引脚解析
tencentUser 2024-01-25

74LS48系列转换四行BCD(8421)输入数据到7段数字代码,并提供七个相应的输出具有上拉电阻,而不是图腾柱上拉。这些输出可以作为逻辑信号,高输出对应于一个发光的灯段,或可以提供1.3 mA基极电流到NPN灯驱动晶体管。辅助输入提供灯测试、消隐和级联消零功能。74LS48系列解码输入数据的模式表明在真值表和段识别插图。


SN74LS48N引脚图及引脚解析:

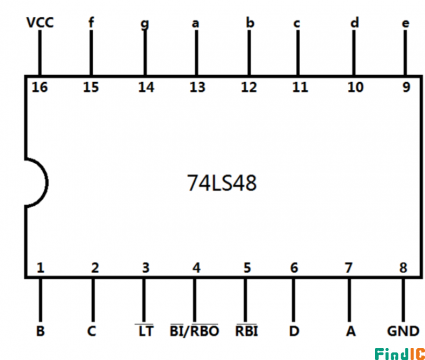

74LS48引脚图

脚(7,1,2,6) A-D; 为输入, D为高位,为二进制编码;

脚(13,12,11,10,9,15,14) a-g; 为输出,高电平有效,分别接共阴极数码管的a~g引脚;

脚(3)LT; 为灯测试输入端,低电平有效。LT=0时,数码管7段同时得到高电平,以检查数码管各段功能

脚(5)RBI; 为灭零输入端,低电平有效。RBI=0时,多位数中不需显示的0被熄灭;

脚(4)BI/RBO; 为灭灯输入灭零输出端,低电平有效。输入BI=0时,各段全灭;作输出时,若RBO=0 ,表示将本该显示却不需显示的0熄灭了。

脚(8)GND; 地面

脚(16)VCC; 电源电压


74LS48系列基本特征:

-内部上拉消除了外部电阻的需要

-灯泡试验供应

-领先/落后于消零


74LS48系列逻辑功能及真值表:

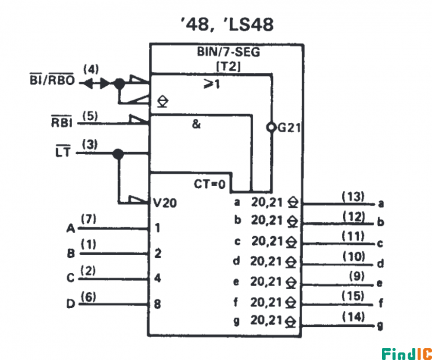

74LS48逻辑符号图

  (1)7段译码功能(LT=1,RBI=1)

  在灯测试输入端(LT)和动态灭零输入端(RBI)都接无效电平时,输入DCBA经7448译码,输出高电平有效的7段字符显示器的驱动信号,显示相应字符。除DCBA = 0000外,RBI也可以接低电平,见表1中1~16行。

  (2)消隐功能(BI=0)

  此时BI/RBO端作为输入端,该端输入低电平信号时,表1倒数第3行,无论LT 和RBI输入什么电平信号,不管输入DCBA为什么状态,输出全为“0”,7段显示器熄灭。该功能主要用于多显示器的动态显示。

 (3)灯测试功能(LT = 0)

  此时BI/RBO端作为输出端, 端输入低电平信号时,表1最后一行,与 及DCBA输入无关,输出全为“1”,显示器7个字段都点亮。该功能用于7段显示器测试,判别是否有损坏的字段。

  (4)动态灭零功能(LT=1,RBI=1)

  此时BI/RBO端也作为输出端,LT 端输入高电平信号,RBI 端输入低电平信号,若此时DCBA = 0000,表1倒数第2行,输出全为“0”,显示器熄灭,不显示这个零。DCBA≠0,则对显示无影响。该功能主要用于多个7段显示器同时显示时熄灭高位的零。

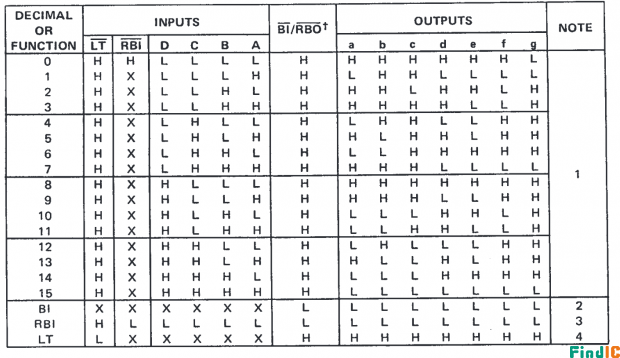

74LS48功能真值表

74LS48系列原理及应用电路图:

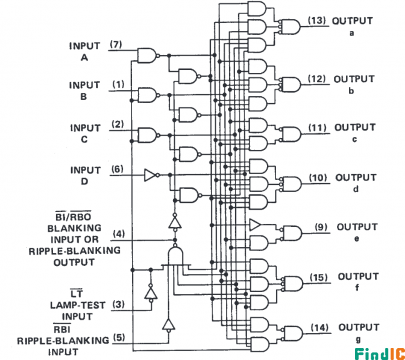

74LS48逻辑图

74LS48系列 的输入端A B C D是8421码,D是高位,通过A B C D 的高低电平控制数码管的显示,如上图: A是高电平,B C D 是低电平, 表示十进制“1”,因此数码管显示“1”。 千万别把数码管选错了,共阴和共阳极数码管不同。

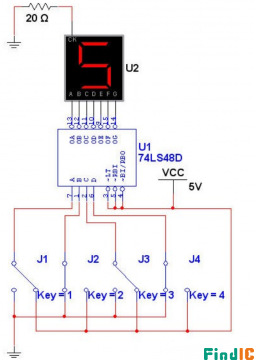

74LS48典型应用图

SN74LS48N核心参数:

制造商: Texas Instruments

输入线路数量: 4 Input

输出线路数量: 7 Output

电源电压-最小: 4.75 V

电源电压-最大: 5.25 V

最小工作温度: 0°C

最大工作温度: +70°C

封装: PDIP-16

电路数量: 1 Circuit

高度: 4.57 mm

长度: 19.3 mm

宽度: 6.35 mm

电源电流-最大值: 25 mA

高电平输出电流: - 0.1 mA

低电平输出电流: 6 mA

工作电源电压: 5 V

单位重量: 1.628 g
