电磁炉IGBT驱动电路解析
0 2024-03-26

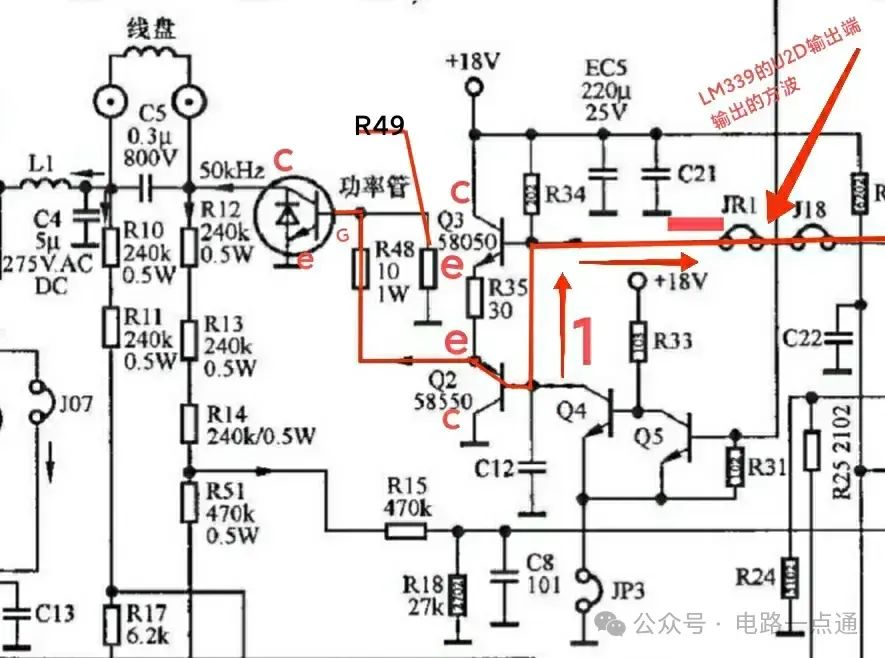

在同步单元电路协同下,震荡单元电路输出相对应的占空比方波脉冲驱动由图腾柱组成的推挽电路,再由其来驱动IGBT的导通与截止。

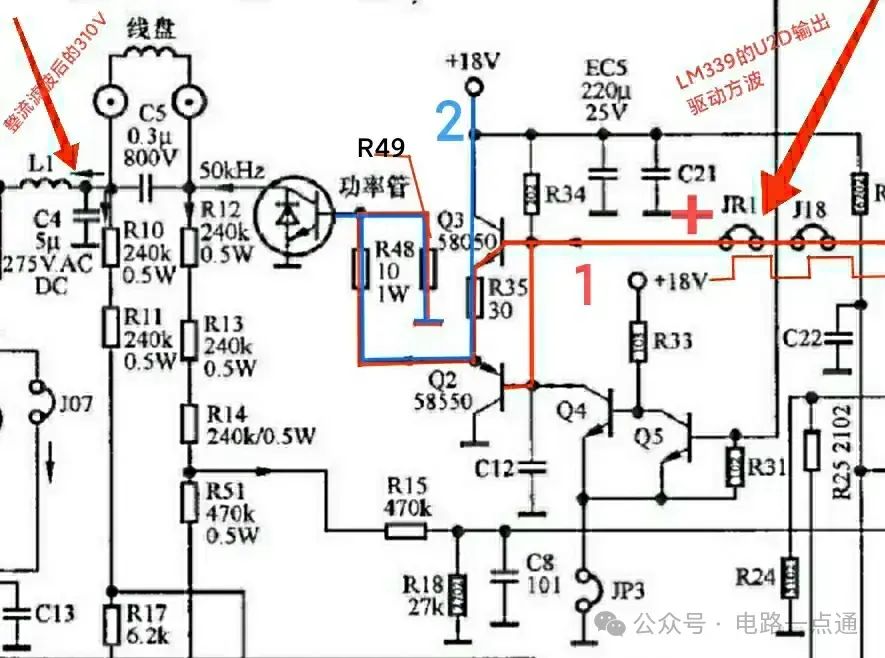

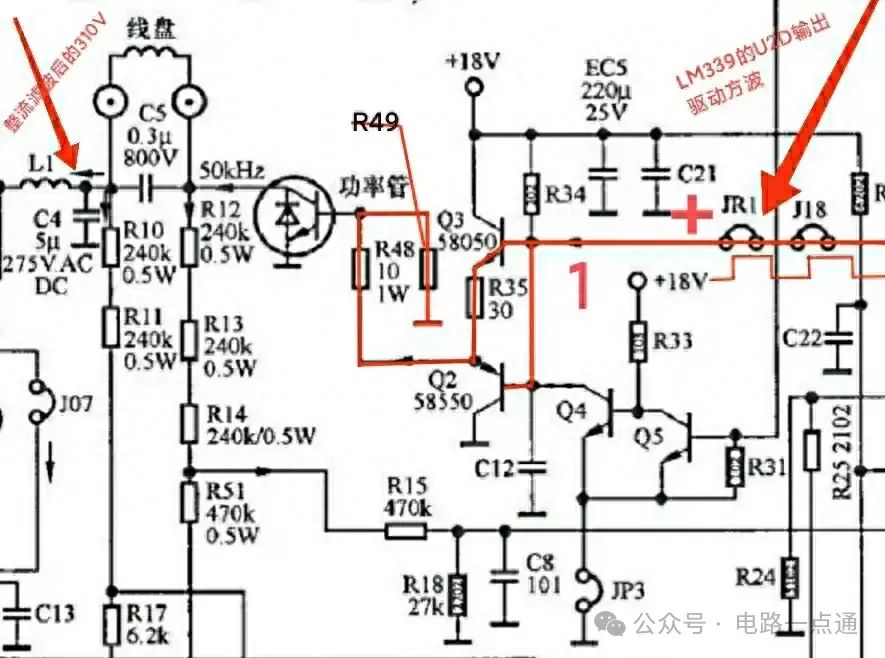

1.当震荡单元电路输出高电平,由于S8050是NPN三极管导通,S8550PNP三极管截止,首先经S8050的基极、发射极、R35、R48、R49、接地构成电流回路。

2.18V经S8050的集电极、发射极、R35、R48加到IGBT功率管的栅极,给栅极与发射极极间电容充电,使栅极与发射极形成高电平。

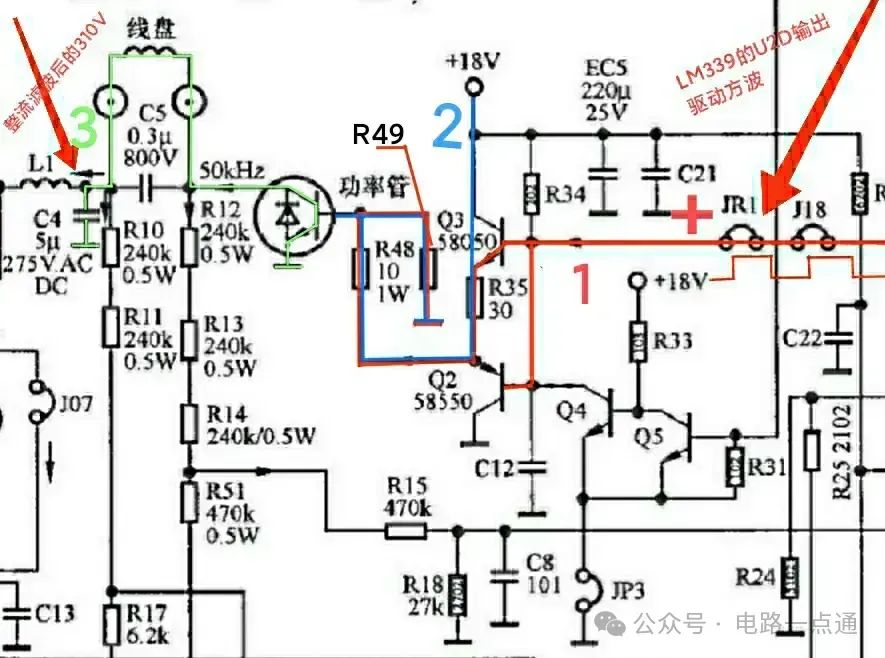

3整流后L1、C4滤波后,在C4形成310V平滑直流,经炉盘线圈、IGBT的集电极、发射极、接地、回到C4负,构成电流回路,给炉盘线圈储能。

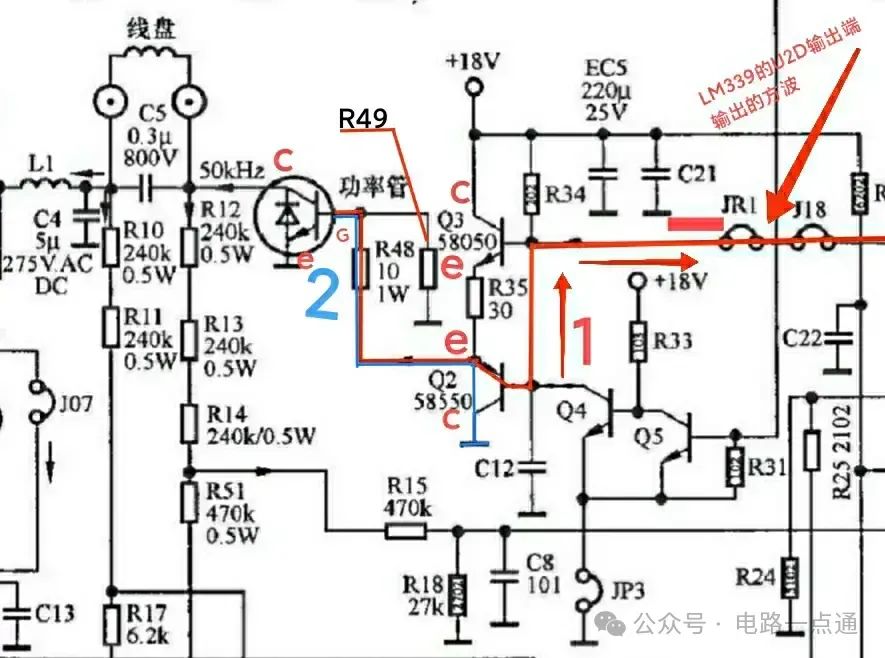

……………………………………………………4.当震荡单元电路输出低电平(接地0V),S8050是NPN三极管截止,S8550PNP三极管导通,首先IGBT的栅极与发射极的极间电容所存电荷,经R48、S8550的发射极、基极、震荡单元电路输出端,构成电流回路。图示箭头→
5.栅极与发射极的极间电容所存电荷,经R48、S8550的发射极、集电极、接地,构成极间电容放电电流回路。将IGBT的栅极拉低为低电平,IGBT集电极到发射极变为截止。
