负离子空气清新器的电路图
电路一点通 2024-05-17

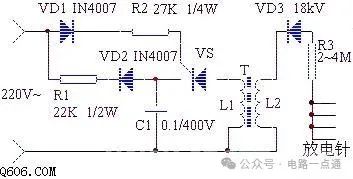

什么叫负离子?及其好的功效:负离子产生的原因,是空气分子在高压(放电)或者强射线的作用下,被电离子受到影响,由此电离子是通过氧气而获得,因而常常把空气负离子统称为负氧离子,把它做成产品小的机器负离子释放量也可达到1200~5000个/m3,它所释放的负离子量主要功能就是对人身体达到催眠、镇定、止咳、利尿、降血压、使人头脑清醒、醒目而且杀菌消毒等很多保健功能。见图,负离子空气清新机负离子空气清新机它的电子电路工作原理: 見下图图,负离子发生器电路图该电子电路图工作原理: 220v市电经ⅤD1、ⅤD2和R1.R2的整流、限流、单向脉动电流控制Ⅴs(单向可控硅),产生振荡,经变压器TL1、TL2升压后,经ⅤD3整流二极管整流得到万伏左右的负高压,经放电针对空气放电,产生电离,生成负离子(即负高压一臭氧)。线路中主要元件选择:C1金属化纸介电容0.1~0.2uf/400v耐压,ⅤD1、ⅤD2常用1N4007二极整流管; ⅤS单向可控硅1A/400v,ⅤD3高压硅堆18kv;T升压变压器可用黑白电视机行输出改制,将低压绕组线圈全部拆除,用Φ=0.35漆包线绕28匝为L1,原高压包为L2,R3是防触电保护电阻为2MΩ一4MΩ。但T升压变压器也可用小型高频磁环来绕制,这样小型化可把整个电路元件封塑成一只模块更精制,見图:电路图后的高压放电针可用三枚一10枚,用普通镀镍大头针连接并联一起,高压导线引线用黑白电视机行输出高压线,这样更安全。负离子发生器(空气清新器),目前已广泛使用在每个家庭中,它对功效对人体起到很大的保健作用
