12v蓄电瓶充电至14.4v时触发保护电路
电路一点通 2024-05-14

大都知道,不管是手机锂电池或是铅酸电池(电动车电瓶),在充电充满时,充电器中的保护功能会自动断电以保护电池过充而损坏。

这里介绍一种12v蓄电瓶充电至14.4v时触发保护电路一简便实效。

整个电路的工作原理:

电瓶电压在充电过程中是变化的。铅酸电池一般采取三段充电方式: 恒流、恒压、和浮充。

电池电压在10.5v以上时进行恒流充电,当恒流充电至电池电压升为14.4Ⅴ改成恒压充电,当充电电流小于一定值时,进入浮充阶段,浮充电压可设为13.5v,当然这些电压点需要根据环境温度改变而有效的改变。

这里,首先我们们介绍一下整个电路的一个保护过程,见图①

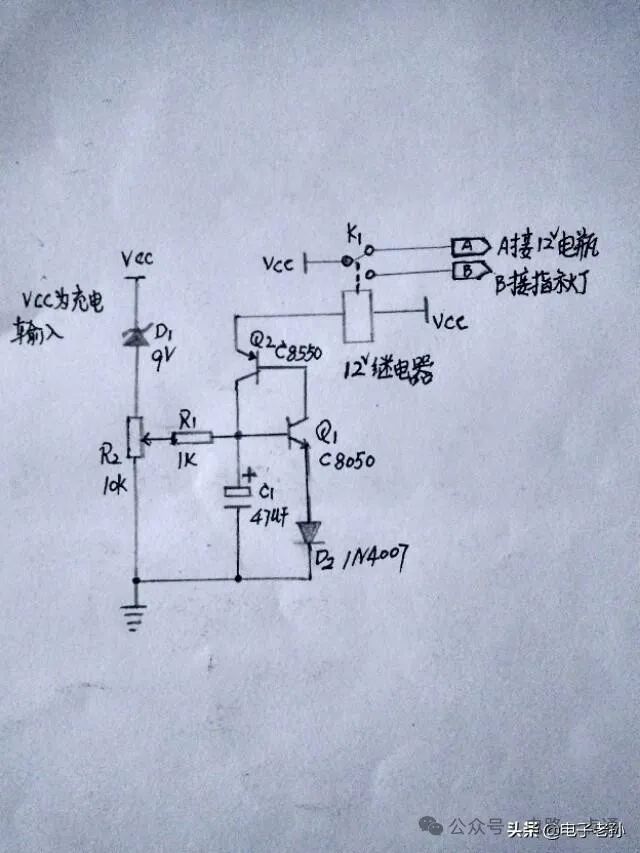

图①12v电瓶充电触发保护电路
見图①电路,当接通12v电瓶时,继电器的常闭触点是闭合的,常开触点是断开的。随着恒流充电开始,电瓶电压从10.5v慢慢上升,由于ⅤCC充电输入也连接到电瓶,所以VCC电压也会上升。

当电瓶电压升到14.4Ⅴ时,使三级管Q1导通。三极管Q1导通后,三极管Q2的基极有电流通过,三极管Q2也可始导通(Q1是NpN管,Q2是pNp管,两个是互补推挽电路)。见图②,图③

图②NpNs8050三极管

图③PNPs8050三极管

三极管Q2导通后,常开触点闭合,常闭触点断开,这样B点所接的指示灯被点亮,提醒电瓶充电巳经过了; 同时,Ⅴcc与电瓶的连接就被断开。

但是本电路与一个实例相比而言,本例电路需要调节电位器R2的电阻,确保14.4v时,继电器能够动作。

调节方法如下: 1.先将电瓶换成一个其它类型的负载,比如指示灯A。然后Ⅴcc接入一个可调电源。2.然后慢慢调整R2的电阻,最小处开始往上调,直到Ⅴcc为14.4v,继电器动作,调整完毕。

本电路适合12v蓄电瓶充电保护电路。本电路只有8只元件,简便效果好。
