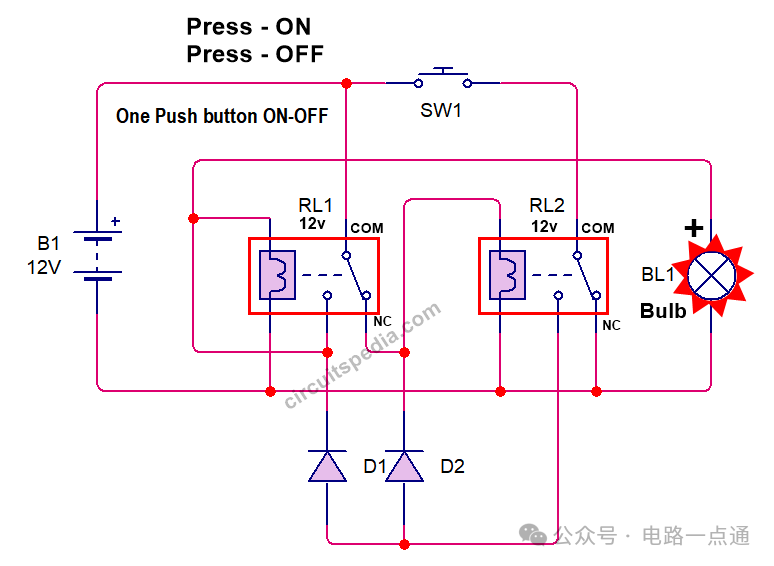

这是使用单按钮开关的 ON/OFF 开关电路。此电路中使用了 2 个继电器。按照给定的图进行连接。当您为连接提供电源时，输出负载处于 OFF 状态。按下开关 1 秒钟，负载就会打开，但再次按下相同的按钮开关 1 秒钟，负载就会关闭。

按下开关-ON再次按下开关-关闭

首先，当未按下开关且电路中的电源打开时，电流流过继电器第一个 RL1 的公共引脚，并通过它流向第二个继电器 线圈，在这种情况下，仅第二个继电器 RL2 被激活而 RL 未被激活。当按下开关一秒钟后，正电源通过 RL2 的公共引脚和 NO 引脚到 RL1 并穿过 D1，RL1 现在被激活，而 RL2 被停用，因为 RL 的电流被断开。这样，电流也会流向负载，然后负载将打开。现在，RL2 变为 OFF，因此 RL2 的 COM 和 NO 引脚连接。再次按下按钮时，这些引脚会发生短路，由于突然短路，RL1 线圈处的电压为 0，RL1 被停用。再次按下按钮，停用 RL1 后，引脚 COM 和 NC 连接，电流流向 RL2 线圈，然后 RL2 被激活。在这种情况下，输出负载再次关闭。如果您想将其用于交流负载，则在输出负载处再连接一个继电器，然后将交流负载与这个第 3 个继电器连接。2个二极管1N4007如果您想将其用于交流负载，则在输出负载处再连接一个继电器，然后将交流负载与这个第 3 个继电器连接。

此电路的缺点——按下按钮时，RL2 NC 引脚和 COM 引脚之间会发生短暂短路（约半秒）。此短路会对输入电源造成损害，并缩短电池寿命。
