PCB电源线和地线的布线规则
0 2022-09-28

在中,电源线和地线的处理是十分重要的,要把电源线和地线所产生的噪音干扰降到最低限度,以保证产品的质量。

电源线和地线的布线规则如下。

在电源、地线之间加上去耦。

尽量加宽电源线、地度,最好是地线比电源线宽。

的PCB可用宽的地导线组成一个回路,即构成一个地网来使用,的地不能这样使用。

用大面积铜层作地线,在印制板上把没被用上的地方都与地相连接作为地线用,或是做成,电源和地线各占用一层。

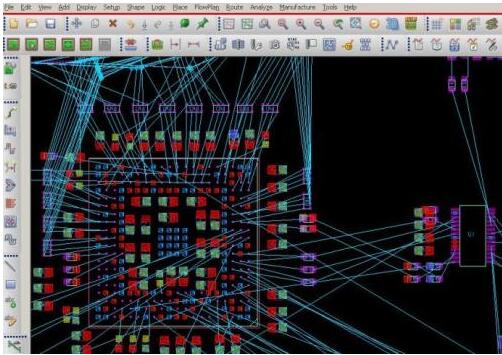

PCB电源线和地线的布线规则解析

规则的检查

布线设计完成后,需认真检查布线设计是否符合设计者所制定的规则,同时也需确认所制定的规则是否符合印制板生产工艺的需求,一般检查如下几个方面。

线与线、线与元件焊盘、线与贯通孔、元件焊盘与贯通孔、贯通孔与贯通孔之间的距离是否合理,是否满足生产要求。

电源线和地线的宽度是否合适,电源与地线之间是否紧(低的波阻抗),在PCB中是否还有能让地线加宽的地方。

对于关健的信号线是否采取了最佳措施,如长度最短,加保护线,输入线及输出线被明显地分开。

模拟电路和数字电路部分是否有各自独立的地线。

后加在PCB中的图形(如图标、注标)是否会造成信号短路。

对一些理想的线形进行修改。

在PCB上是否加有工艺线,阻焊是否符合生产工艺的要求,阻焊尺寸是否合适,字符标志是否压在器件焊盘上等。

多层板中的电源地层的外框是否缩小,如电源地层的铜箔露出板外容易造成短路。
