不同种类二极管如何选用
网络整理 2021-09-10

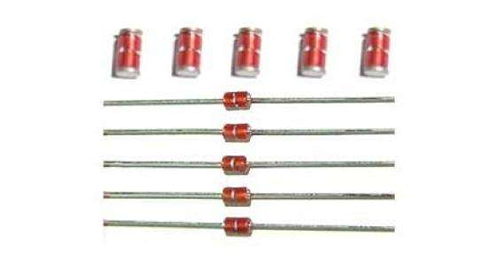

什么是稳压二极管

稳压二极管,又叫齐纳二极管。利用pn结反向击穿状态,其电流可在很大范围内变化而电压基本不变的现象,制成的起稳压作用的二极管。[1] 此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。在这临界击穿点上,反向电阻降低到一个很小的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用。稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更高的稳定电压。

稳压二极管怎么看型号

稳压二极管怎么看型号_稳压二极管型号大全

稳压二极管型号对照表

200W、230W、300W、350W、420W等各功率电脑电源上的整流部分散热片上的快恢

复、肖特基二极管。

型号如:

1.快恢复二极管:F12C20 F16C20C U20C20C U20D20C

2.肖特基二极管:S10C40C S16C40C S20C40C S30D40C S40D45C S40D60C

3.光藕BPC817C,IN5408、FR107/FR104/KBP206等

不同种类二极管如何选用

1.检波二极管的选用检波二极管一般可选用点接触型锗二极管,例如2AP系列等。选用时,应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极管。

2.整流二极管的选用整流二极管一般为平面型硅二极管,用于各种电源整流电路中。选用整流二极管时,主要应考虑其整流电流、反向工作电流、截止频率及反向恢复时间等参数。

普通串联稳压电源电路中使用的整流二极管,对截止频率的反向恢复时间要求不高,只要根据电路的要求选择整流电流和反向工作电流符合要求的整流二极管即可。例如,1N系列、2CZ系列、RLR系列等。

开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管,应选用工作频率较高、反向恢复时间较短的整流二极管(例如RU系列、EU系列、V系列、1SR系列等) 或选择快恢复二极管。

3.稳压二极管的选用稳压二极管一般用在稳压电源中作为基准电压源或用在过电压保护。电路中作为保护二极管。

选用的稳压二极管,应满足应用电路中主要参数的要求。稳压二极管的稳定电压值应与应用电路的基准电压值相同,稳压二极管的稳定电流应高于应用电路的负载电流50%左右。

4、开关二极管的选用开关二极管主要应用于收录机、电视机、影碟机等家用电器及电子设备有开关电路、检波电路、高频脉冲整流电路等。

中速开关电路和检波电路,可以选用2AK系列普通开关二极管。高速开关电路可以选用RLS系列、1SS系列、1N系列、2CK系列的高速开关二极管。要根据应用电路的主要参数(例如正向电流、反向电压、反向恢复时间等) 来选择开关二极管的具体型号。

5、变容二极管的选用选用变容二极管时,应着重考虑其工作频率、反向工作电压、正向电流和零偏压结电容等参数是否符合应用电路的要求,应选用结电容变化大、高Q值、反向漏电流小的变容二极管。
