详解SD卡命令
知晓编程 2022-09-28
0 1 SD卡简介

SD卡(SecureDigital MemoryCard)即:安全数码卡,它是在MMC的基础上发展而来,是一种基于半导体快闪记忆器的新一代记忆设备,它被广泛地于便携式装置上使用,例如数码相机、个人数码助理(PDA)和多媒体播放器等。SD卡由日本松下、东芝及美国SanDisk公司于19998月共同开发研制。

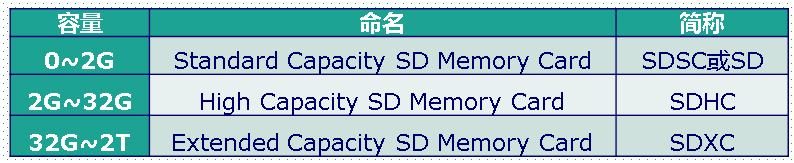

SD卡按容量分类,可以分为3类:SD卡、SDHC卡、SDXC卡,如下表所示:

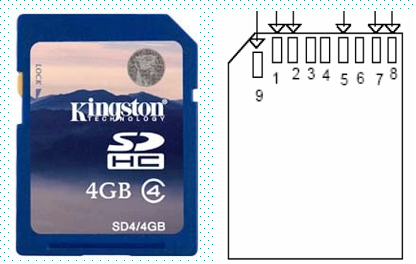

SD卡外形和接口图如下图所示:

SD卡由9个引脚与外部通信,支持SPI和SDIO两种模式,不同模式下,SD卡引脚功能描述如下表所示:

0 2 SD卡特点

高容量,最大可达2TB(目前已有512GBSD卡)。

②高安全性。

③高速,目前已有读取速度近100MB/S的SD卡。

④体积小巧,标准SD卡大小只有一张邮票大小,重量仅2g。

⑤接口简单,支持SPI和SDIO两种访问模式。

注意:TF+卡套,组合起来也可以当SD卡用,不过,很大一部分TF卡,不支持SPI访问模式。所以,SPI驱动SD卡的时候,尽量选择大卡(SD),而不要选择TF卡。

0 3 SD的寄存器

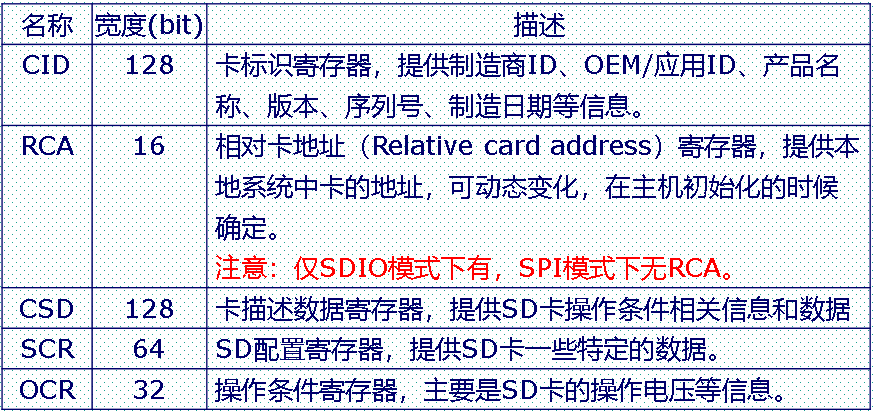

SD5个寄存器

这些寄存器的详细介绍,请参考《SD卡2.0协议.pdf》第五章

0 4 SD卡的操作

4.1SD的初始化

要实现SDIO驱动SD卡,最重要的步骤就是SD卡的初始化,只要SD卡初始化完成了,那么剩下的(读写操作)就简单了,所以我们这里重点介绍SD卡的初始化。

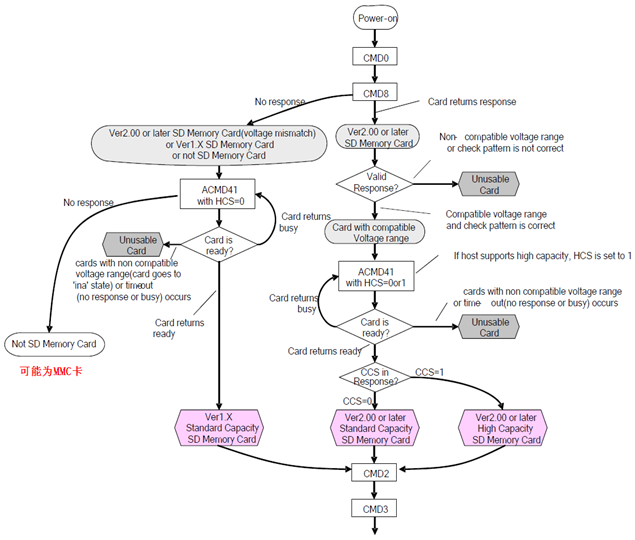

下图参见《SD卡2.0协议.pdf》这个文档。

从SD卡初始化流程可知,不管什么卡(这里我们将卡分为4类:SD2.0高容量卡(SDHC,最大32G),SD2.0标准容量卡(SDSC,最大2G),SD1.x卡和MMC卡),首先我们要执行的是卡上电(设置SDIO_POWER

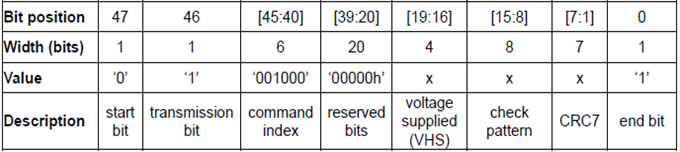

[1:0]=11),上电后发送CMD0,对卡进行软复位,之后发送CMD8命令,用于区分SD卡2.0,只有2.0及以后的卡才支持CMD8命令,MMC卡和V1.x的卡,是不支持该命令的。CMD8命令格式如下表:

在发送CMD8的时候,通过其带的参数我们可以设置VHS位,以告诉SD卡,主机的供电情况,让SD卡知道主机的供电范围。

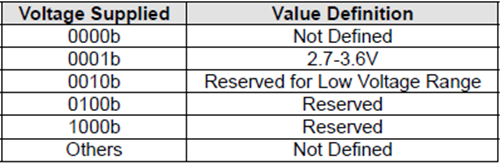

VHS位定义如下表所示:

这里我们使用参数0X1AA,即告诉SD卡,主机供电为2.7~3.6V之间,如果SD卡支持CMD8,且支持该电压范围,则会通过CMD8的响应(R7,关于SD卡响应,请参考《SD卡2.0协议.pdf》第4.9节)将参数部分原本返回给主机,如果不支持CMD8,或者不支持这个电压范围,则不响应。

在发送CMD8后,发送ACMD41(注意:发送ACMD41之前,要先发送CMD55),来进一步确认卡的操作电压范围,并通过HCS位来告诉SD卡,主机是不是支持高容量卡(SDHC)

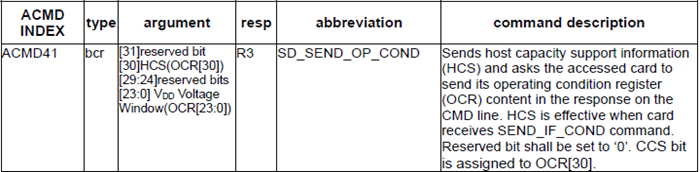

ACMD41命令格式如下表所示:

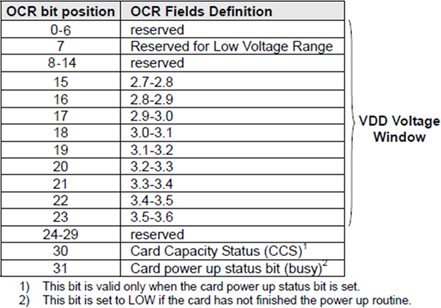

ACMD41指令响应(R3),包含了SD卡OCR寄存器内容,其定义如下表所示:

对于支持CMD8的卡,主机设置ACMD41的参数HCS=1,告诉SD卡,主机支持SDHC卡。

对2.0的卡,OCR的CCS位用于表示SDHC还是SDSC;对1.x的卡,则忽略该位;

对MMC卡,则不支持ACMD41,MMC卡只需要发送:CMD0和CMD1即可完成初始化。

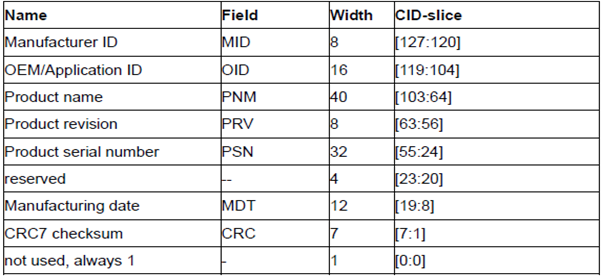

CMD2用于获取CID寄存器数据,CID寄存器各位定义如下表:

SD卡在收到CMD2后,将返回R2长响应(136位),其中包含128位有效数据(CID寄存器内容),存放在SDIO_RESP1~4等4个寄存器里面。通过读取这四个寄存器,就可以获得SD卡的CID信息。

CMD3,用于设置卡相对地址(RCA,必须为非0),对于SD卡(非MMC卡),在收到CMD3后,将返回一个新的RCA给主机,方便主机寻址。RCA的存在允许一个SDIO接口挂多个SD卡,通过RCA来区分主机要操作的是哪个卡。对于MMC卡,则不是由SD卡自动返回RCA,而是主机主动设置MMC卡的RCA,即通过CMD3带参数(高16位用于RCA设置),实现RCA设置。同样MMC卡也支持一个SDIO接口挂多个MMC卡,不同于SD卡的是所有的RCA都是由主机主动设置的,而SD卡的RCA则是SD卡发给主机的。

在获得卡RCA之后,我们便可以发送CMD9(带RCA参数),获得SD卡的CSD寄存器内容,从CSD寄存器,我们可以得到SD卡的容量和扇区大小等十分重要的信息。CSD寄存器我们在这里就不详细介绍了,关于CSD寄存器的详细介绍,请大家参考《SD卡2.0协议.pdf》。

至此,我们的SD卡初始化基本就结束了,最后通过CMD7命令,选中我们要操作的SD卡,即可开始对SD卡的读写操作了。

4.2SD卡读操作

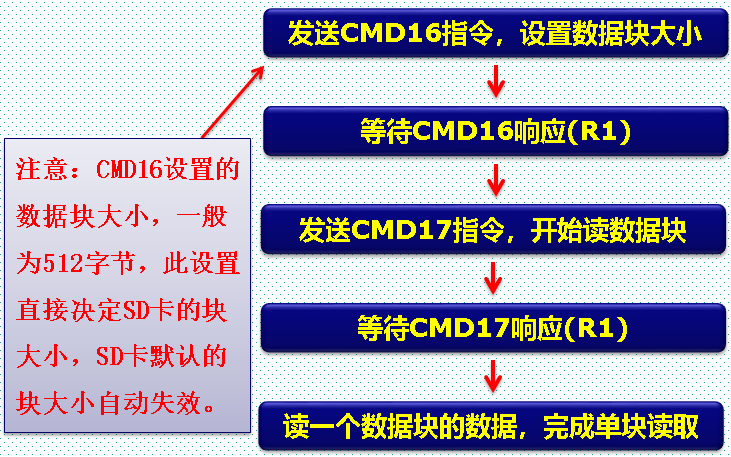

SD卡单块数据块读取流程

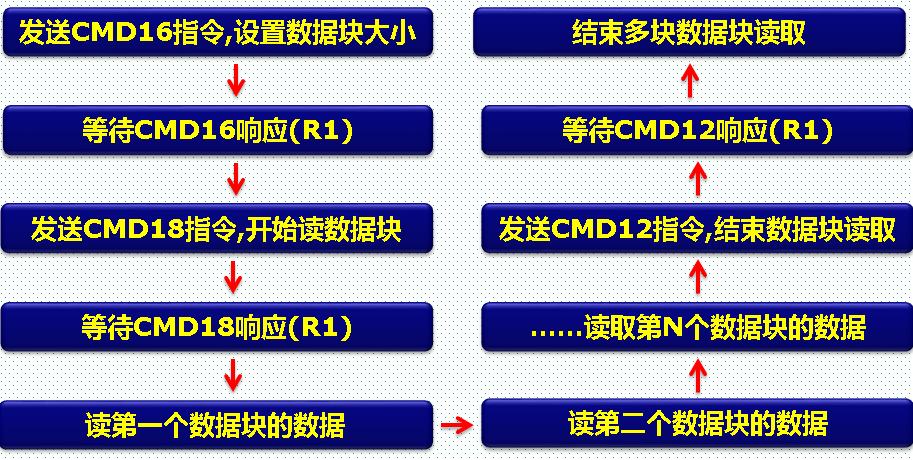

SD卡多块数据块读取流程

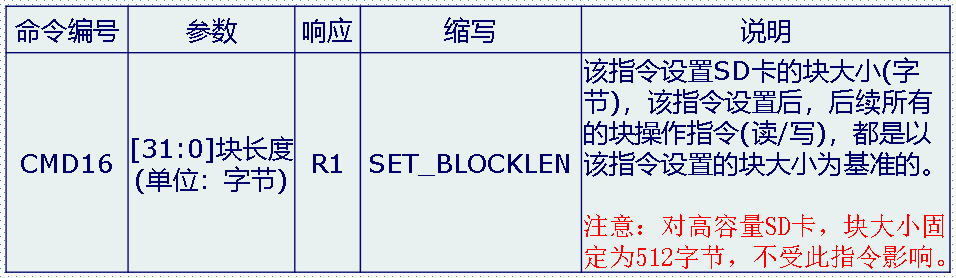

CMD16指令说明

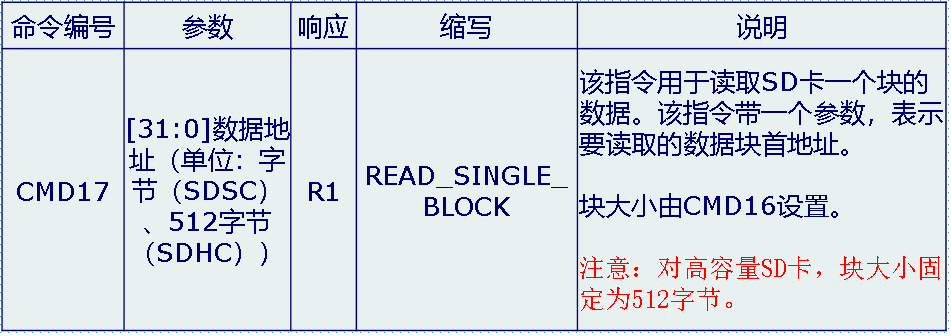

CMD17指令说明

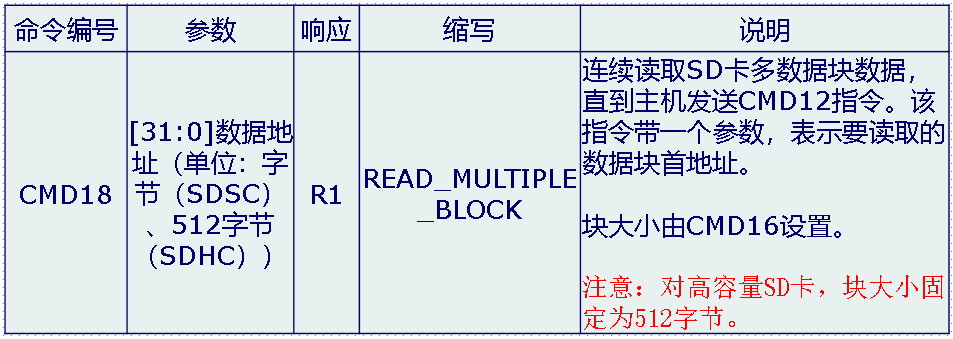

CMD18指令说明

CMD12指令说明

4.3SD卡写操作

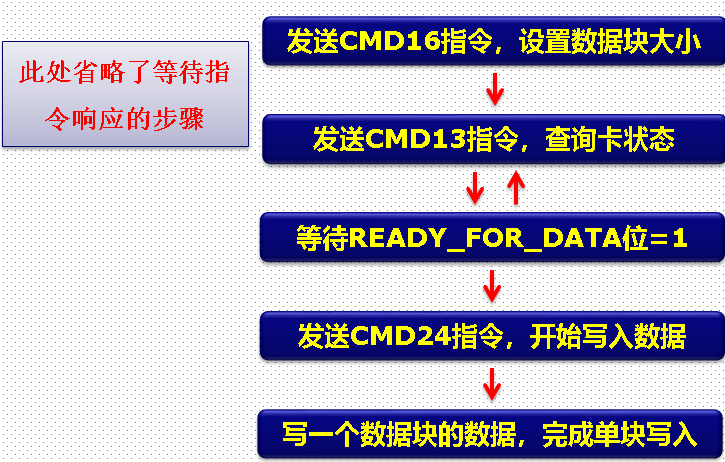

SD卡单块数据块写入流程

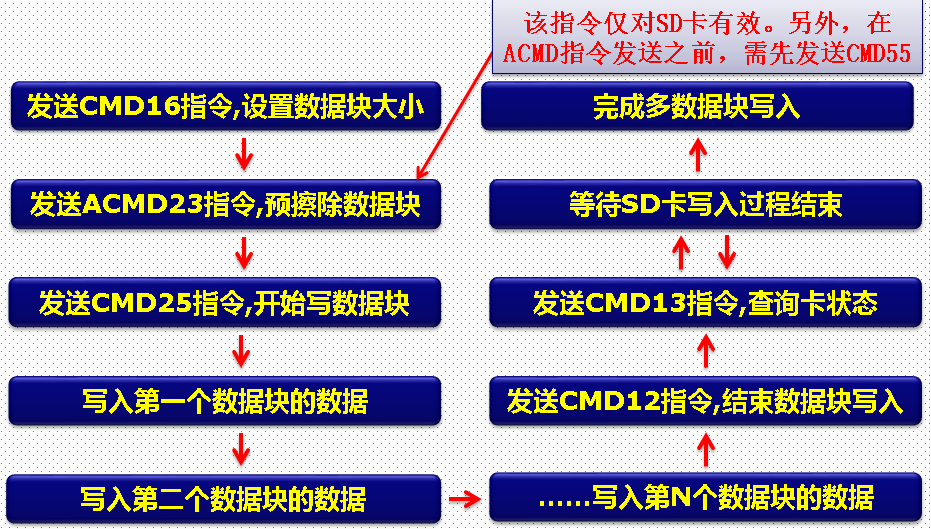

SD卡多块数据块写入流程

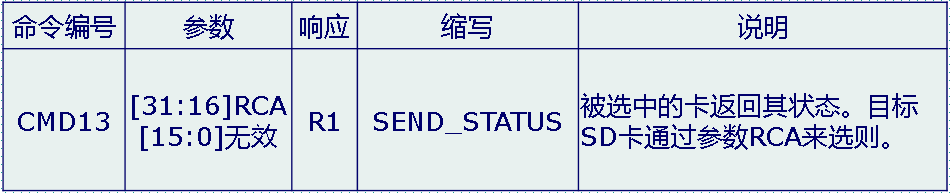

CMD13指令说明

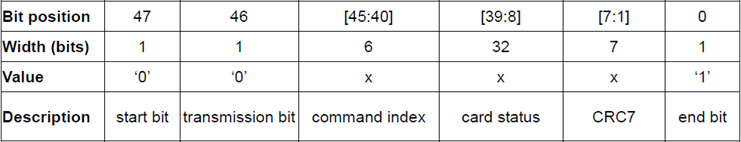

R1响应:

SD卡状态,请参考《SD卡2.0协议.pdf》第63页-Table4-35

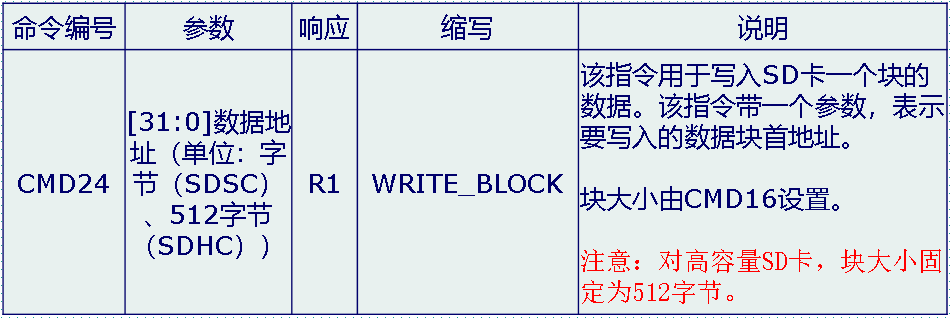

CMD24指令说明

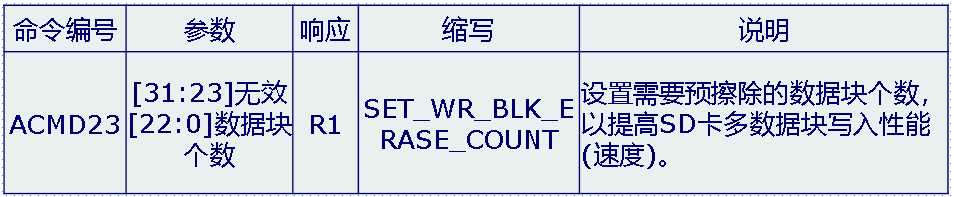

ACMD23指令说明

注意:发送ACMD之前,必须先发送CMD55,通知SD卡,接下来要发送的是应用命令(APPCMD),而非标准命令

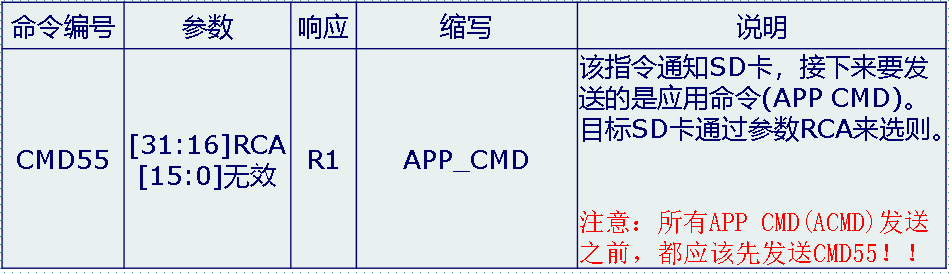

CMD55指令说明

CMD25指令说明
