电容器有什么用？

电容器是无源元件之一，它以电荷的形式存储能量。电容器根据电路操作对电荷进行充电和放电。它主要用于电子和电路中执行不同的任务，例如平滑，滤波，旁路，降噪，传感功能等。

一种应用需要一种类型的电容器，另一种应用需要另一种类型的电容器。即，并非所有应用都使用相同类型的电容器。首先，我们需要选择哪种类型的电容器适合特定应用。电容器类型的选择取决于一些因素。影响为特定应用选择电容器类型的因素如下：

电容值范围：每种类型的电容器都有特定的电容值。根据应用，我们需要选择所需范围的电容器。

工作电压：某些类型的电容器具有低工作电压，而某些更多类型的电容器具有高工作电压。根据应用，我们需要选择电容器电压。

极化： 钽和电解电容器是极化的，它们在一个方向上以电压工作。所以极化是选择电容器时的重要因素之一。

宽容：对于电容值至关重要的振荡器和滤波器等应用，需要选择紧密容差值的电容器。但在某些类型的应用中，如耦合和去耦，电容器的价值并不重要。

温度系数：在某些类型的电容器中，电容值随温度而变化，而某些电容器（如银云母，陶瓷）在温度变化时稳定。因此，根据应用，可以选择电容器。

漏电流：在某些应用中需要高水平的绝缘，但在某些应用中则没有必要。电解电容器的漏电性能较差。在选择应用电容器时，漏电流也是相当大的因素。

成本：成本是所有应用的基本驱动参数。因为每个人都希望以低成本获得高性能。如今，所有高性能电容器都以低成本的表面贴装封装提供。

以下是电容器的一些应用。

过滤器应用

电容器用作频率选择滤波器的主要元件。所有滤波器设计均用于基于高性能和频率的应用，通过选择合适的组件和所需的质量。下面给出了一些滤波器拓扑。

高通滤波器（HPF）

低通滤波器（LPF）

带通滤波器（BPF）

带阻滤波器（BSF）

陷波滤波器（NF）

全通滤波器（ALF）

均衡滤波器（EF）

去耦/旁路电容

去耦电容器用于数字电子器件，以保护微芯片免受电源信号上的电噪声的影响。去耦电容器的主要作用是降低电路中的噪声。这些电容器放置在非常靠近电路中的微芯片的位置，以消除周围环境中的噪声。这些电容器还为IC提供额外的能量，并消除对逻辑信号的干扰。

耦合或隔直电容器

耦合或隔直电容器用于需要分离交流和直流信号的应用。这些类型的电容器将只允许交流信号并阻止直流信号。在这里，电容器的电容值不会影响耦合应用。但是，如果电容器的电抗值很高，则这些电容器的性能在应用中很高。这些电容器的主要用途是阻挡来自信号的直流电流。这些类型的电容器用于传递交流信号，以将一个电子电路耦合到另一个电路。

缓冲电容器

缓冲电容器用于驱动高电感负载的电路。在高电感电路中，例如在变压器和电机中，存储的能量会突然放电。由于这种影响，电路中的其他元件可能会损坏，并且这些电路中也会获得较大的功率尖峰。为了避免这些问题，我们在电路中的高电感元件上使用电容器。由于这个过程，电容器避免了电压尖峰，并为电路提供了安全保障。

低功耗电路也使用这些缓冲电容器来避免电压尖峰，这是由不良射频（RF）干扰产生的，会影响电路操作。这些缓冲电容器也与中断元件并联使用，在高压电路中，通过在这些元件之间产生相等的电压分布来避免断路器问题。

脉冲电力电容器

通常电容器是小型储能元件。大型电容器和电容器组用于在短时间内需要大量能量的地方。电容器组为粒子加速器、脉冲激光器、雷达、最大发生器、聚变研究和轨道炮等应用存储大量能量。脉冲电力电容器的正常应用用于一次性相机上的闪光灯，该闪光灯通过其闪光灯快速充电和放电。

谐振或调谐电路应用

为了设计滤波器，我们使用电容器、电阻器和电感器。在该设计中，使用了一些组件组合来放大谐振频率信号。在这里，低功率信号以谐振频率放大为高功率信号，作为调谐滤波器或振荡器。但是在设计谐振频率电路时，我们非常关注组件组合，因为某些组合可能会损坏操作并很快失效。

电容式传感应用

电容感应是一种检测电容值变化、板之间距离变化、电介质变化和电容器板面积变化的技术。电容式传感是最近用于先进消费电子电路的一种技术。虽然电容式传感器用于不同的应用，如位置、液位、湿度、加速度和制造质量控制等。

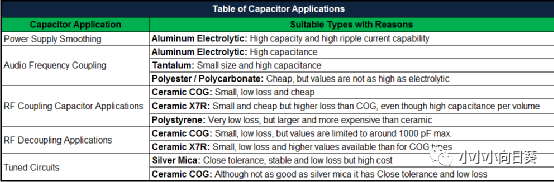

电容器应用一览表

电容器及其用途和应用以表格形式给出，以便更好地理解。
