电解电容器的容值，取决于在交流电压下工作时所呈现的阻抗。因此容值，也就是交流电容值，随着工作频率、电压以及测量方法的变化而变化。在标准JISC 5102 规定：铝电解电容的电容量的测量条件是在频率为 120Hz，最大交 流电压为 0.5Vrms，DC bias 电压为1.5 ～ 2.0V 的条件下进行。可以断言，铝电解电容器的容量随频率的增加而减小。
电容器中存储的能量 E = CV^2/2 电容器的线性充电量 I = C （dV/dt） 电容的总阻抗（欧姆） Z = √ ［ RS^2 + （XC – XL）^2 ］ 容性电抗（欧姆） XC = 1/（2πfC） 电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。
精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、 Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%） 一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。
2、额定电压 在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。
3、绝缘电阻 直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻。 当电容较小时，主要取决于电容的表面状态，容量〉0.1uf 时，主要取决于介质的性能，绝缘电阻越大越好。 电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。
4、损耗 电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。 在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。
5、频率特性 随着频率的上升，一般电容器的电容量呈现下降的规律。电容器参数的基本公式
6、 相位角 Ф 理想电容器：超前当前电压 90度 理想电感器：滞后当前电压 90度 理想电阻器：与当前电压的相位相同
7、耗散系数 （%）
损耗角正切值 Tan δ 在电容器的等效电路中，串联等效电阻 ESR 同容抗 1/ωC 之比称之为 Tan δ， 这里的 ESR 是在 120Hz 下计算获得的值。显然，Tan δ 随着测量频率的增加而变大，随测量温度的下降而增大。 D.F. = tan δ （损耗角）= ESR / Xc = （2πfC）（ESR）
损耗因数，因为电容器的泄漏电阻、等效串联电阻和等效串联电感，这三项指标几乎总是很难分开，所以许多电容器制造厂家将它们合并成一项指标，称作损耗因数，主要用来描述电容器的无效程度。损耗因数定义为电容器每周期损耗能量与储存能量之比。又称为损耗角正切。

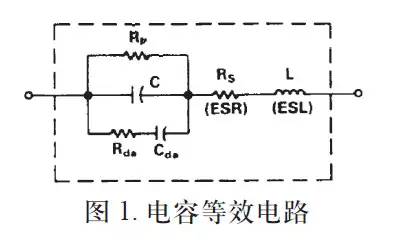

图1中，电容的泄露电阻Rp、有效串联电阻Rs和有效串联电感L式寄生元件，可能会降低外部电路的性能。一般将这些元件的效应合并考虑，定义为损耗因数或DF。 电容的泄漏是指施加电压时流过电介质的微小电流。虽然模型中表现为与电容并联的简单绝缘电阻Rp，但实际上泄露与电压并非线性关系。制造商常常将将泄漏规定为 MΩ-μF 积，用来描述电介质的自放电时间常数，单位为秒。其范围介于 1 秒或更短与数百秒之间，前者如铝和钽电容，后者如陶瓷电容。玻璃电容的自放电时间常数为 1,000 或更大；特氟龙和薄膜电容（聚苯乙烯、聚丙烯）的泄漏性能最佳，时间常数超过 1,000,000 MΩ-μF。对于这种器件，器件外壳的表面污染或相关配线、物理装配会产生泄漏路径，其影响远远超过电介质泄漏。 有效串联电感 ESL（图 1）产生自电容引脚和电容板的电感，它能将一般的容抗变成感抗，尤其是在较高频率时；其幅值取决于电容内部的具体构造。管式箔卷电容的引脚电感显著大于模制辐射式引脚配置的引脚电感。多层陶瓷和薄膜电容的串联阻抗通常最低，而铝电解电容的串联阻抗通常最高。因此，电解电容一般不适合高频旁路应用。 电容制造商常常通过阻抗与频率的关系图来说明有效串联电感。不出意料的话，这些图会显示：在低频时，器件主要表现出容性电抗；频率较高时，由于串联电感的存在，阻抗会升高。 有效串联电阻 ESR（图 1 的电阻 Rs）由引脚和电容板的电阻组成。如上文所述，许多制造商将 ESR、ESL 和泄漏的影响合并为一个参数，称为“损耗因数”或 DF。损耗因数衡量电容的基本无效性。制造商将它定义为每个周期电容所损失的能量与所存储的能量之比。特定频率的等效串联电阻与总容性电抗之比近似于损耗因数，而前者等于品质因数 Q 的倒数。 损耗因数常常随着温度和频率而改变。采用云母和玻璃电介质的电容，其 DF 值一般在 0.03% 至 1.0% 之间。室温时，陶瓷电容的 DF 范围是 0.1% 至 2.5%。电解电容的 DF 值通常会超出上述范围。薄膜电容通常是最佳的，其 DF 值小于 0.1%。8、品质因素 Q = cotan δ = 1/ DF
9、等效串联电阻ESR（欧姆） ESR = （DF） Xc = DF/ 2πfC
10、功率消耗 Power Loss = （2πfCV2） （DF）
11、功率因数 PF = sin δ （loss angle） – cos Ф （相位角）
12、阻抗 Z
在特定的频率下，阻碍交流电流通过的电阻即为所谓的阻抗（Z）。它与电容等效电路中的电容值、电感值密切相关，且与 ESR 也有关系。 Z = √ ［ESR^2 + （XL - XC）^2 ］ 式中，XC = 1 / ωC = 1 / 2πfC XL = ωL = 2πfL 电容的容抗（XC）在低频率范围内随着频率的增加逐步减小，频率继续增加达到中频范围时电抗（XL）降至 ESR 的值。当频率达到高频范围时感抗（XL）变为主导，所以阻抗是随着频率的增加而增加。
13、漏电流 电容器的介质对直流电流具有很大的阻碍作用。然而，由于铝氧化膜介质上浸有电解液，在施加电压时，重新形成的以及修复氧化膜的时候会产生一种很小的称之为漏电流的电流。通常，漏电流会随着温度和电压的升高而增大。
14、纹波电流和纹波电压 在一些资料中将此二者称做“涟波电流”和“涟波电压”，其实就是 ripple current，ripple voltage。含义即为电容器所能耐受纹波电流/电压值。它们和ESR 之间的关系密切，可以用下面的式子表示： Urms = Irms × R 式中，Vrms 表示纹波电压，Irms 表示纹波电流，R 表示电容的ESR 由上可见，当纹波电流增大的时候，即使在 ESR 保持不变的情况下，涟波电压也会成倍提高。换言之，当纹波电压增大时，纹波电流也随之增大，这也是要求电容具备更低 ESR 值的原因。叠加入纹波电流后，由于电容内部的等效串连电阻（ESR）引起发热，从而影响到电容器的使用寿命。一般的，纹波电流与频率成正比，因此低频时纹波电流也比较低。
各种电容关键参数：1、 铝电解电容器 用浸有糊状电解质的吸水纸夹在两条铝箔中间卷绕而成，薄的化氧化膜作介质的电容器。因为氧化膜有单向导电性质，所以电解电容器具有极性。容量大，能耐受大的脉动电流，容量误差大，泄漏电流大；普通的不适于在高频和低温下应用，不宜使用在25kHz 以上频率低频旁路、信号耦合、电源滤波。 电容量：0.47--10000u 额定电压：6.3--450V 主要特点：体积小，容量大，损耗大，漏电大 应用：电源滤波，低频耦合，去耦，旁路等 2、 钽电解电容器（CA）铌电解电容（CN） 用烧结的钽块作正极，电解质使用固体二氧化锰温度特性、频率特性和可靠性均优于普 通电解电容器，特别是漏电流极小，贮存性良好，寿命长，容量误差小，而且体积小，单位体积下能得到最大的电容电压乘积对脉动电流的耐受能力差，若损坏易呈短路状态超小型高可靠机件中。 电容量：0.1--1000u 额定电压：6.3--125V 主要特点：损耗、漏电小于铝电解电容 应用：在要求高的电路中代替铝电解电容 3、 薄膜电容器 结构与纸质电容器相似，但用聚脂、聚苯乙烯等低损耗塑材作介质频率特性好，介电损 耗小不能做成大的容量，耐热能力差滤波器、积分、振荡、定时电路。 a 聚酯（涤纶）电容（CL） 电容量：40p--4u 额定电压：63--630V 主要特点：小体积，大容量，耐热耐湿，稳定性差 应用：对稳定性和损耗要求不高的低频电路 b 聚苯乙烯电容（CB） 电容量：10p--1u 额定电压：100V--30KV 主要特点：稳定，低损耗，体积较大 应用：对稳定性和损耗要求较高的电路 c 聚丙烯电容（CBB） 电容量：1000p--10u 额定电压：63--2000V 主要特点：性能与聚苯相似但体积小，稳定性略差 应用：代替大部分聚苯或云母电容，用于要求较高的电路 4、 瓷介电容器 穿心式或支柱式结构瓷介电容器，它的一个电极就是安装螺丝。引线电感极小，频率特 性好，介电损耗小，有温度补偿作用不能做成大的容量，受振动会引起容量变化特别适于高频旁路。 a 高频瓷介电容（CC） 电容量：1--6800p 额定电压：63--500V 主要特点：高频损耗小，稳定性好 应用：高频电路 b 低频瓷介电容（CT） 电容量：10p--4.7u 额定电压：50V--100V 主要特点：体积小，价廉，损耗大，稳定性差 应用：要求不高的低频电路 5、 独石电容器 （多层陶瓷电容器）在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次绕结成一块不可分割的整体，外面再用树脂包封而成小体积、大容量、高可靠和耐高温的新型电容器，高介电常数的低频独石电容器也具有稳定的性能，体积极小，Q 值高容量误差较大噪声旁路、滤波器、积分、振荡电路。 容量范围：0.5PF--1UF 耐压：二倍额定电压。 电容量大、体积小、可靠性高、电容量稳定，耐高温耐湿性好等。 应用范围：广泛应用于电子精密仪器。各种小型电子设备作谐振、耦合、滤波、旁路。 6、 纸质电容器 一般是用两条铝箔作为电极，中间以厚度为0.008～0.012mm 的电容器纸隔开重叠卷绕而成。制造工艺简单，价格便宜，能得到较大的电容量。 一般在低频电路内，通常不能在高于3～4MHz 的频率上运用。油浸电容器的耐压比普通纸质。电容器高，稳定性也好，适用于高压电路。 7、 微调电容器 电容量可在某一小范围内调整，并可在调整后固定于某个电容值。瓷介微调电容器的Q 值高，体积也小，通常可分为圆管式及圆片式两种。云母和聚苯乙烯介质的通常都采用弹簧式东，结构简单，但稳定性较差。线绕瓷介微调电容器是拆铜丝〈外电极〉来变动电容量的，故容量只能变小，不适合在需反复调试的场合使用。 a 空气介质可变电容器 可变电容量：100--1500p 主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等 应用：电子仪器，广播电视设备等 b 薄膜介质可变电容器 可变电容量：15--550p 主要特点：体积小，重量轻；损耗比空气介质的大 应用：通讯，广播接收机等 c 薄膜介质微调电容器 可变电容量：1--29p 主要特点：损耗较大，体积小 应用：收录机，电子仪器等电路作电路补偿 d 陶瓷介质微调电容器 可变电容量：0.3--22p 主要特点：损耗较小，体积较小 应用：精密调谐的高频振荡回路 8、 陶瓷电容器 用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。它又分高频瓷介和低频瓷介两种。具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合〈包括高频在内〉。这种电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。高频瓷介电容器适用于高频电路。 9、 玻璃釉电容器（CI） 由一种浓度适于喷涂的特殊混合物喷涂成薄膜而成，介质再以银层电极经烧结而成“独石”结构性能可与云母电容器媲美，能耐受各种气候环境，一般可在200℃或更高温度下工作，额定工作电压可达500V，损耗tgδ0.0005～0.008 电容量：10p--0.1u 额定电压：63--400V 主要特点：稳定性较好，损耗小，耐高温（200 度） 应用：脉冲、耦合、旁路等电路
