本文深入解析降压转换器中检测电阻器设计的关键因素。
极客硬坛 2024-06-14

降压转换器用于演示检测电阻器尺寸不正确所带来的影响,以及移除RSENSE滤波器元件时会发生什么情况。检测电阻器的尺寸通常是不正确的,这是因为设计人员会试图优化效率和操作,而尺寸不正确会导致性能下降。此外,检测电阻器滤波器元件对于向反馈架构提供准确信息而言至关重要,如果将其移除,则可能会降低SMPS性能。从电感器出来的电流通过一个较小的检测电阻器转换为电压。这一点可以从图1中看出。

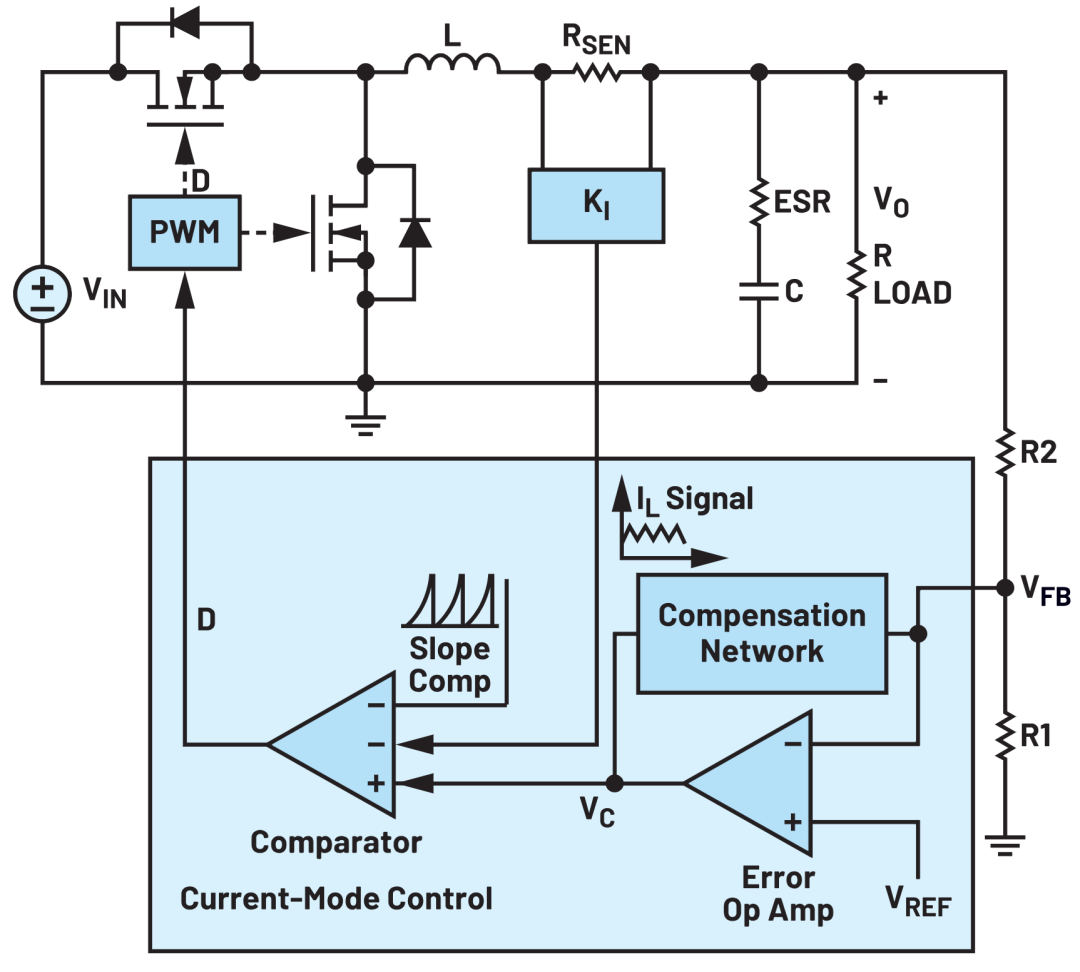

图1.简化的原理图,展示降压转换器及其反馈系统的基本操作。该图可以在应用笔记AN-140中找到。


该电压充当向反馈逻辑发送的信号,用来调整输出。为该检测电阻器选择正确的值对于确保反馈逻辑接收到电感电流的准确描述而言至关重要。此外,这还可确保RSENSE信号符合数据手册中检测电阻器两端的绝对最大差分电压。
