锂离子电池充电电路在实际的项目是最为常见的，特别是消费级别的产品。本文只针对相对简单的充电电路来展开，适合初学者，大神级别的可忽略
今天核桃就和大伙聊聊锂离子电池充电电路该如何设计的，还有电池保护电路的原理，当然了，锂离子充电电路五花八门，不可能全都列出来一一详解，但基本都是大同小异的，学会了一种，其他芯片的充电电路相信也能很轻松的设计出来！

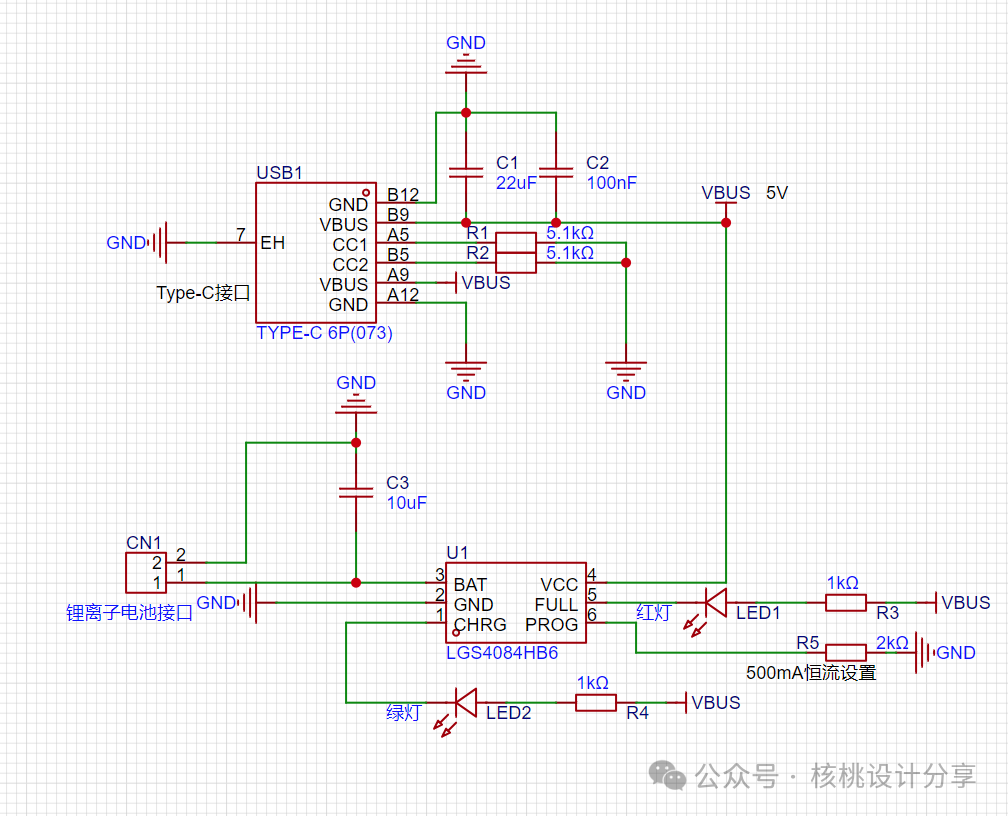

以LGS4084H为例，如下图1所示:
图1

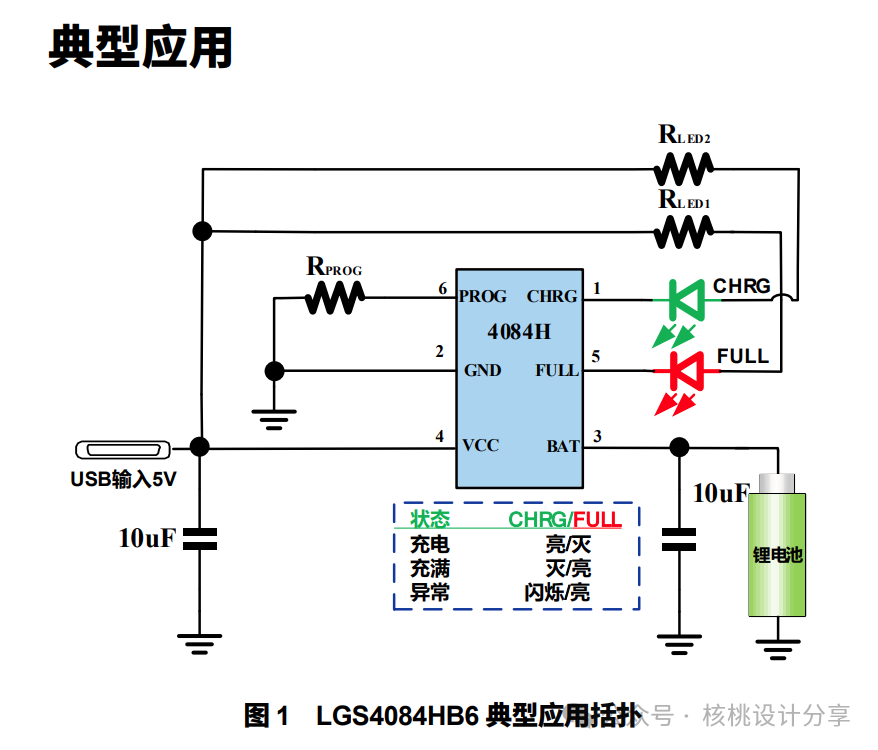

整个电路图是比较简单的，可以直接参考芯片手册典型应用图，一般情况下完全够用！
重点关注两个地方：
（1）两个充电指示灯的限流电阻R3和R4，如何计算？
（2）4084HB6的6号管脚的电阻起什么作用？

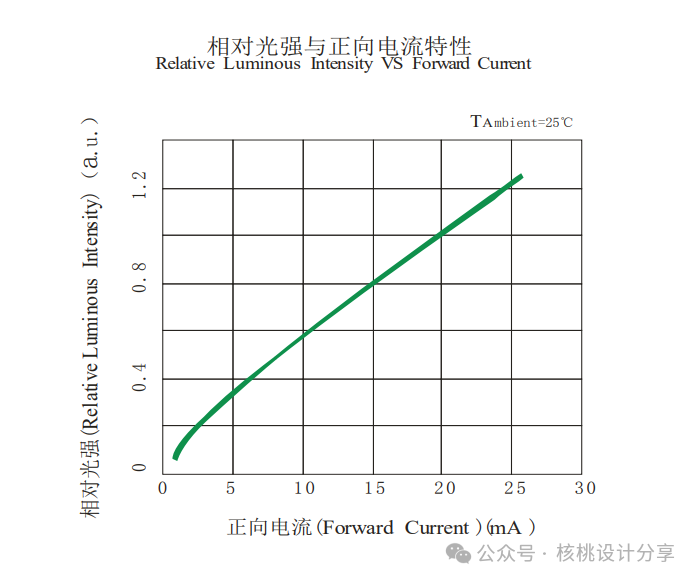

两个指示灯（发光二极管）一般的压降都是1.2V左右，由手册可以知道，一般发光二极管要点亮的电流在2~10ma左右就可以满足了，电流太大会影响寿命。所以两个指示灯的限流电阻取1K得出的电流为：
(5V-1.2V)/1000Ω=3.8ma 查看手册满足要求
如果还不清楚怎么计算的，可以戳这里：

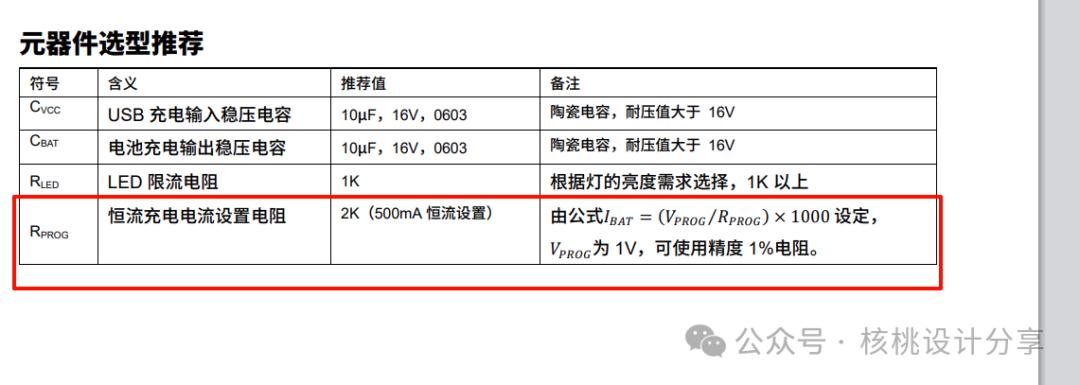

接着看4084HB6的6号管脚的电阻该怎么选？直接看手册，如下：
可以看得出，是用于设置恒流电流的大小，一般情况下，我们选用2K即可，如果需要修改电流大小，可根据公式来计算出相应的阻值！

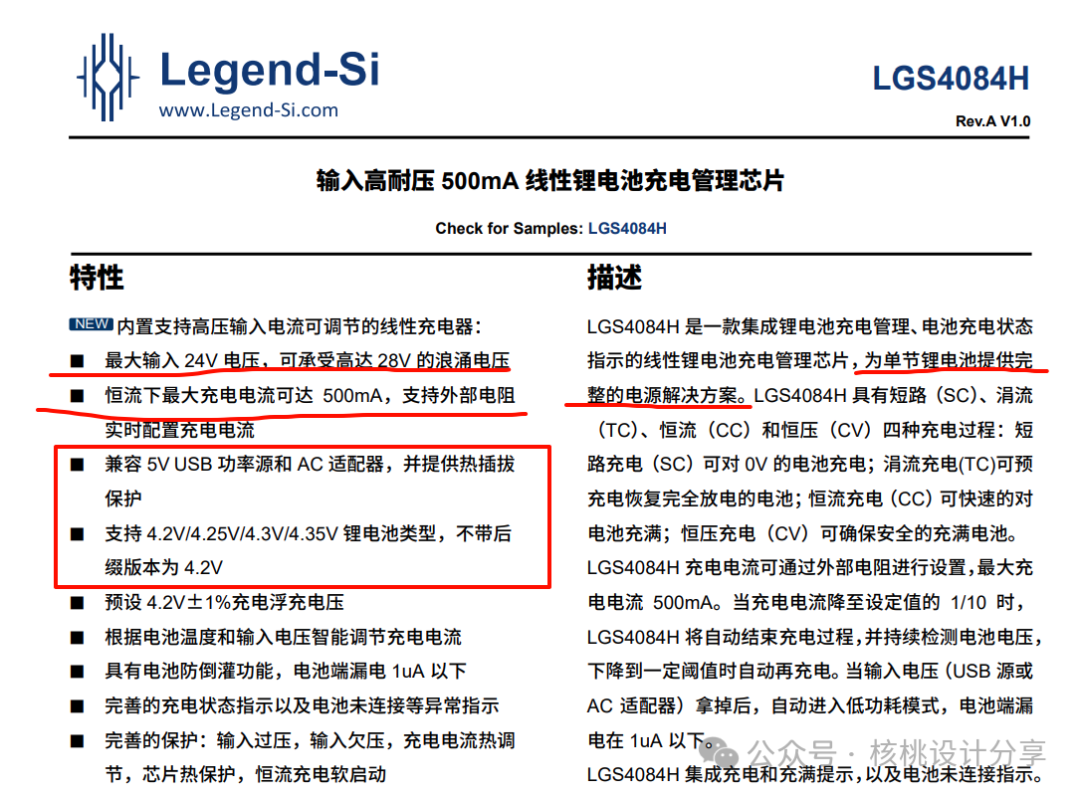

注：LGS4084H只适用于3.7V单节锂电池的场合，设计时要注意查看手册相应的参数。

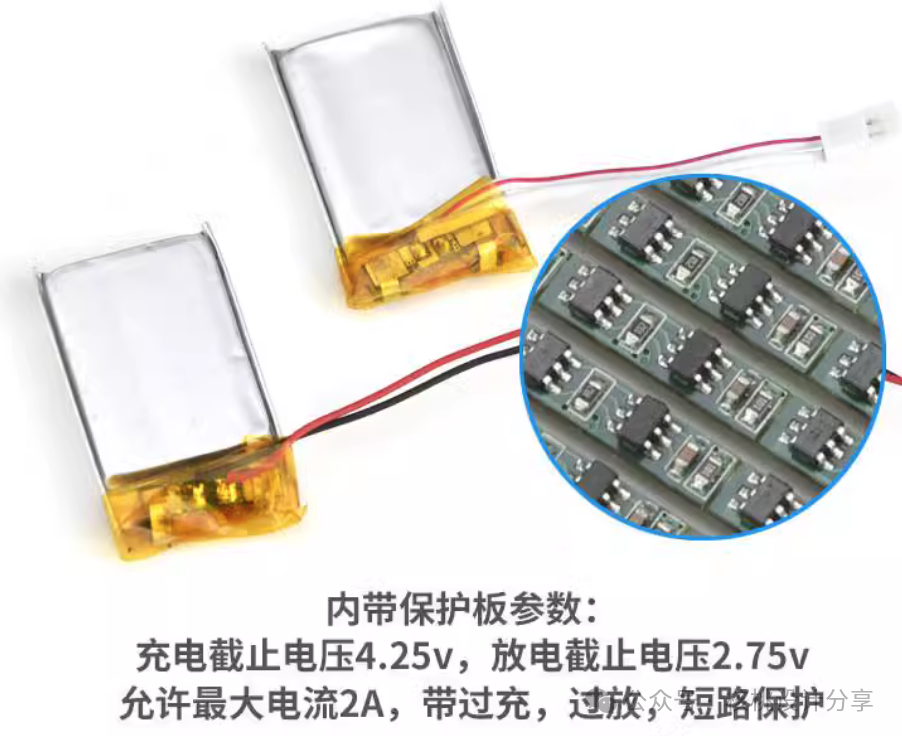

相信很多小伙伴在买锂离子电池的时候，发现很多厂家都标注着“带保护板”
那这个保护板到底如何实现过充，过放，短路等保护的？

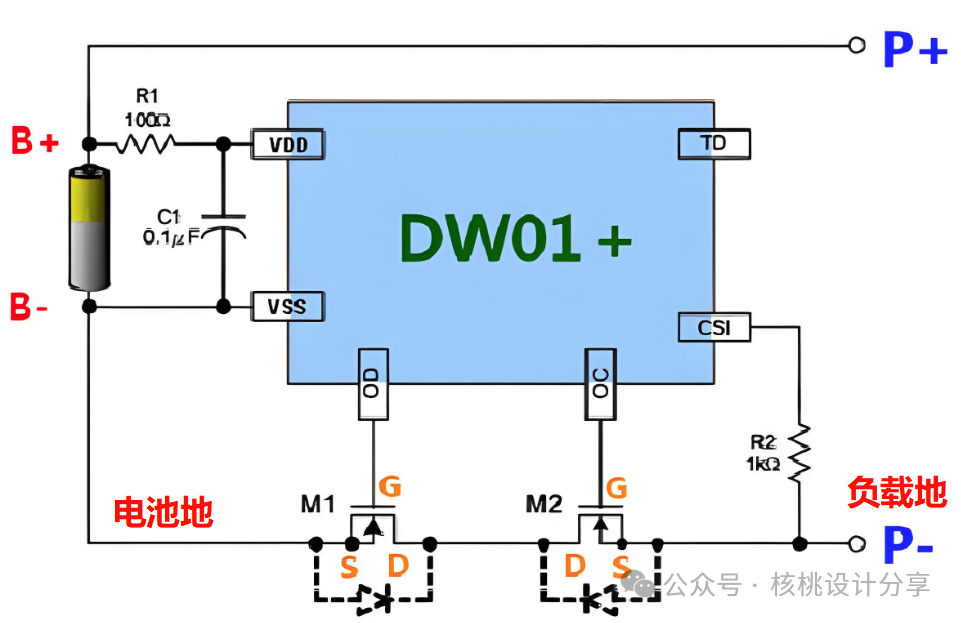

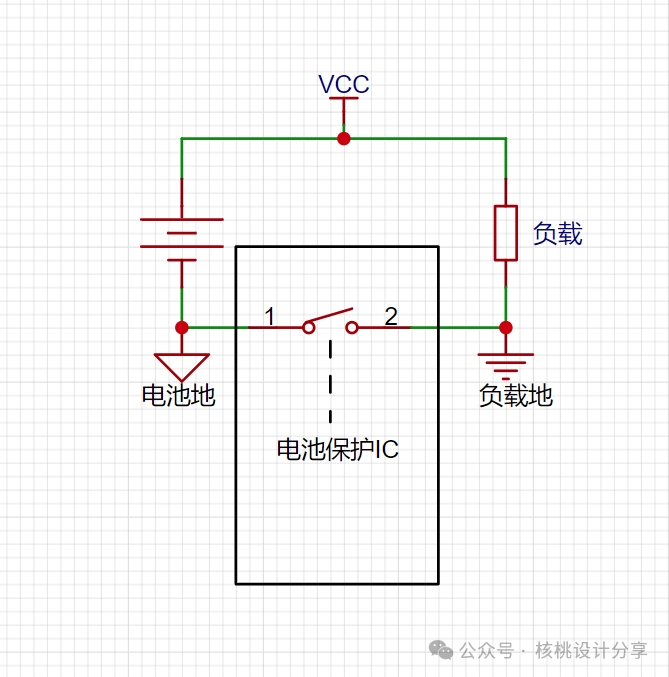

大伙先看一个图，如下：
从上面的图中可以看出，电池地和负载地中间是用一个开关进行隔开的，那其实电池保护板的作用就类似于这个开关，当然肯定不是物理开关，一般都是用MOS来代替，这样，电池保护芯片就可以通过采集流过这个MOS的电流大小，从而去判断负载是否存在短路，过充，过放的情况，当出现故障时，电池保护芯片就立马控制MOS管截止，从而保护电池和负载。

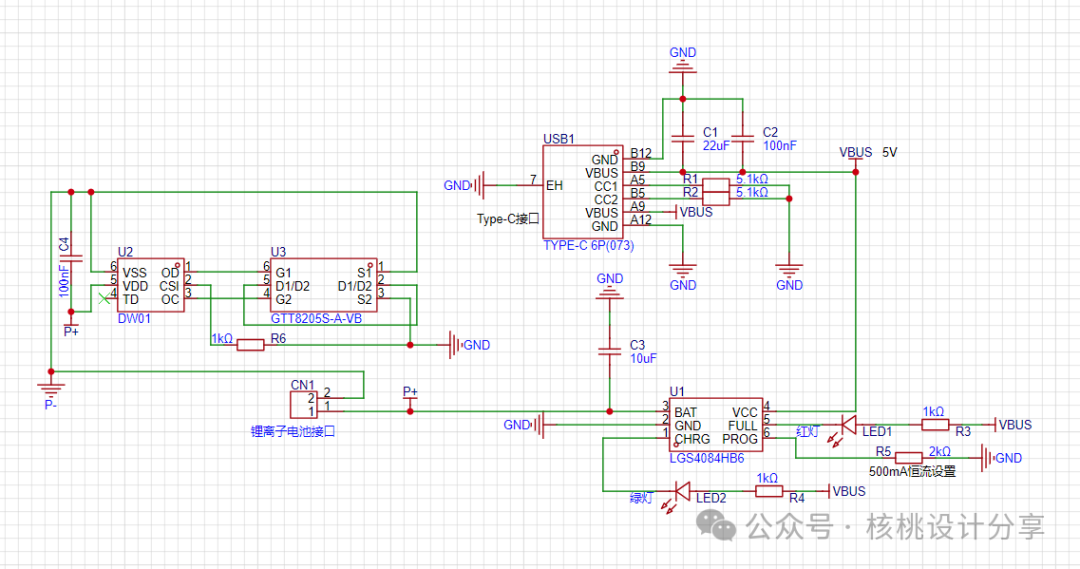

所以在绘制PCB时，要把电池地和负载地区分开来，不能混在一起，不然电池保护芯片就起不到作用了。上面的图1加入保护电路如下所示：
如果买的锂离子电池有自带保护板的，可以直接省略保护电路。
最后，我们看一下PCB如何布局走线的

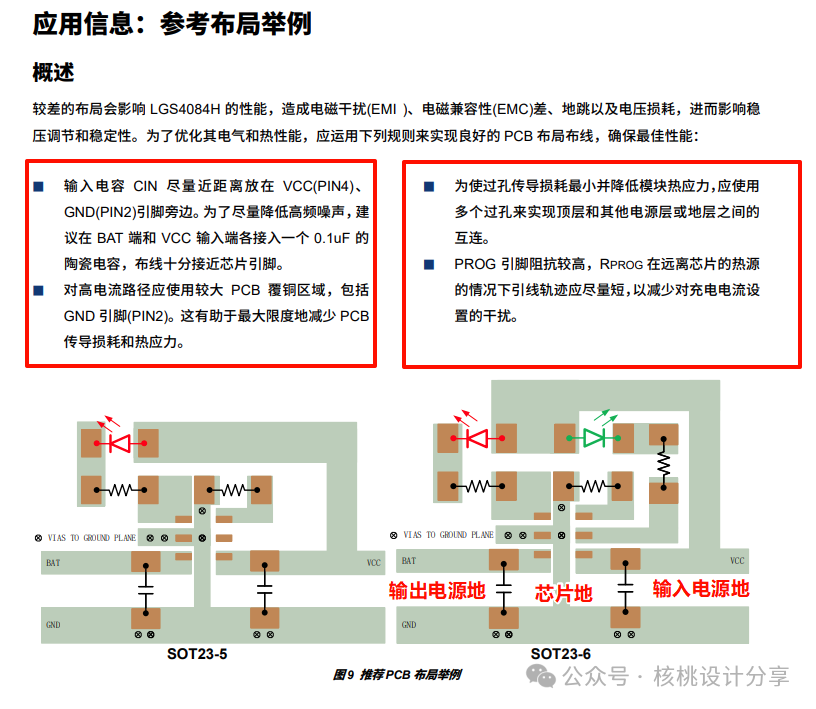

先看LGS4084H手册PCB布局走线建议，很多芯片手册都会给出PCB的布局走线，所以我们在选型和设计时要认真研读手册。

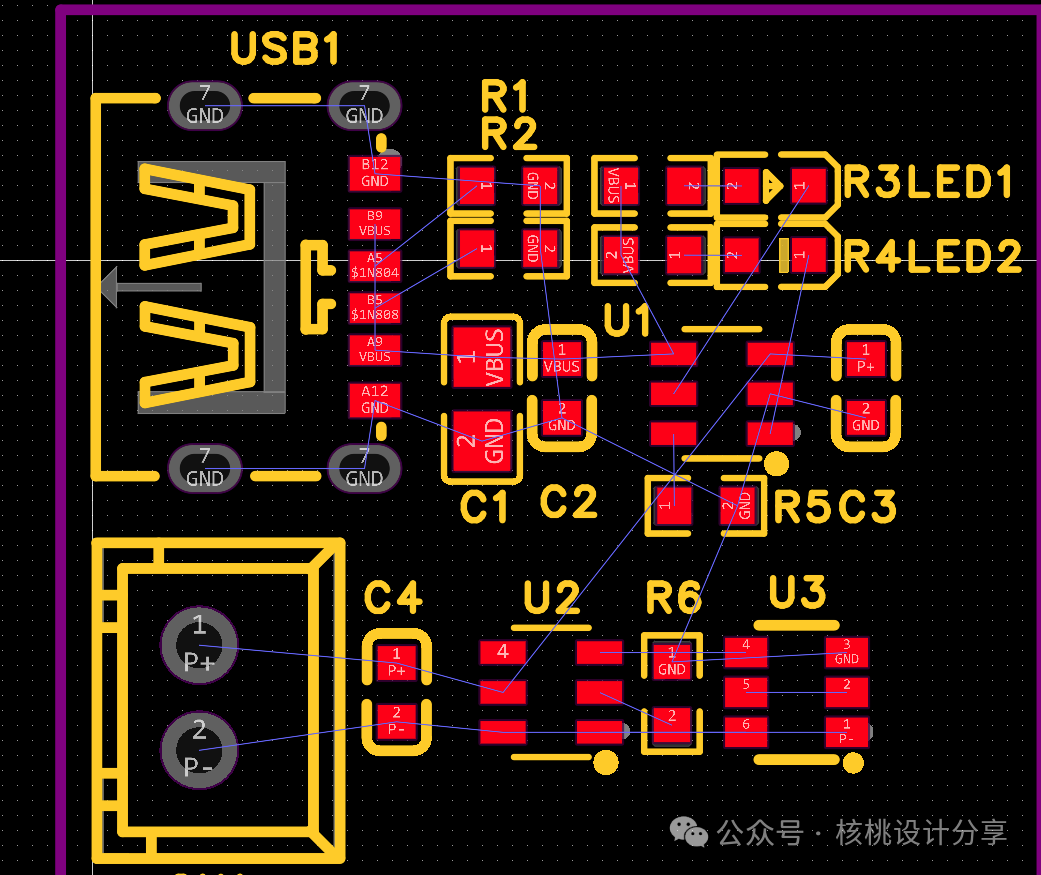

重点关注几个地：输入电源地，输出电源地和芯片地，三个地的距离越短越宽越好，其余的电阻就近放置走线。如下图布局所示：

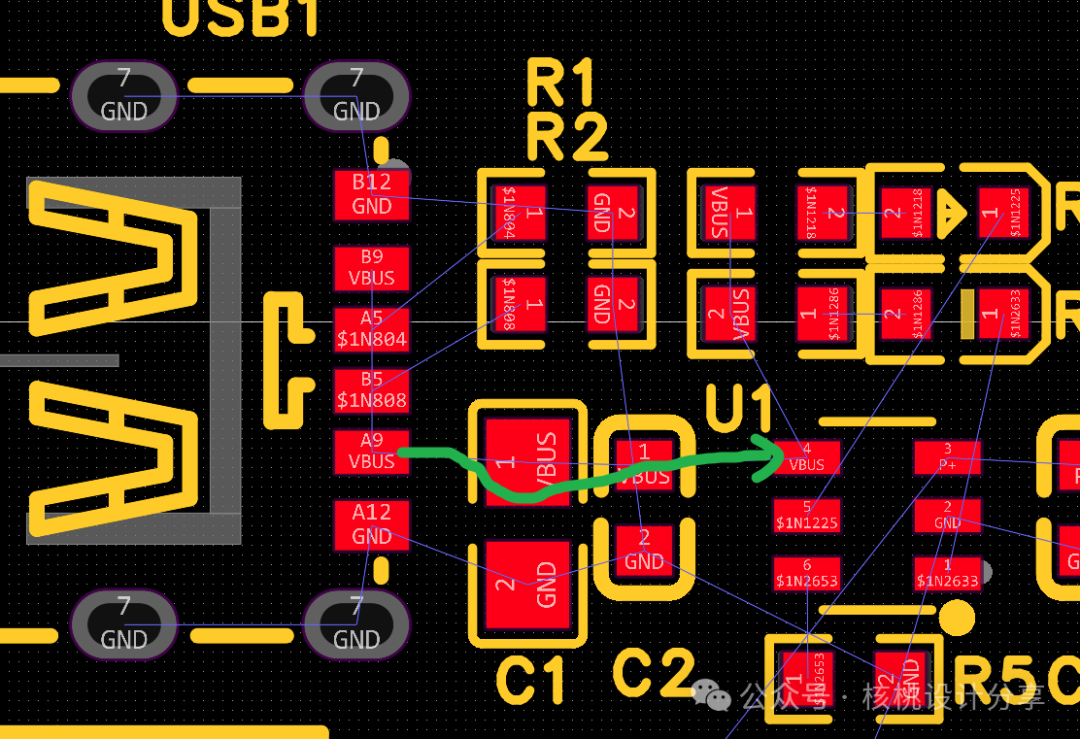

（1）Type-C电源输入应该先经过两个电容进行滤波处理后才能给到LGS4084H，如下图所示：

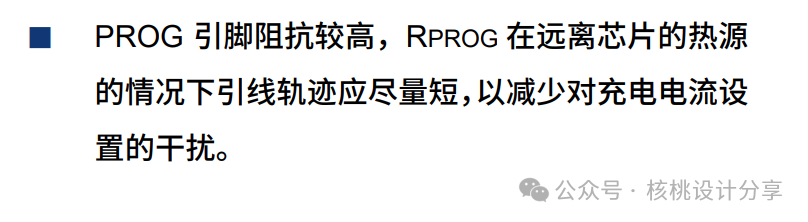

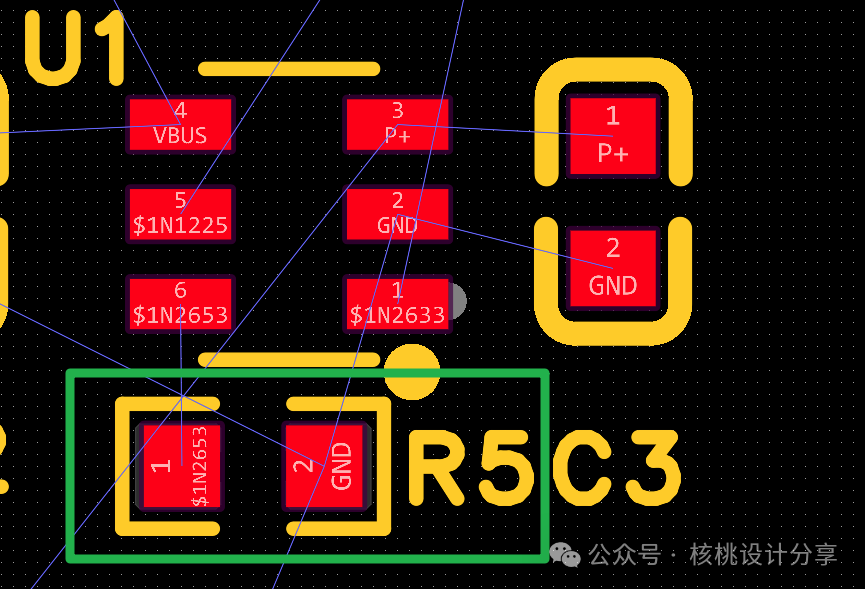

（2）LGS4084H芯片6号管脚的电阻要靠近IC放置，手册中有强调

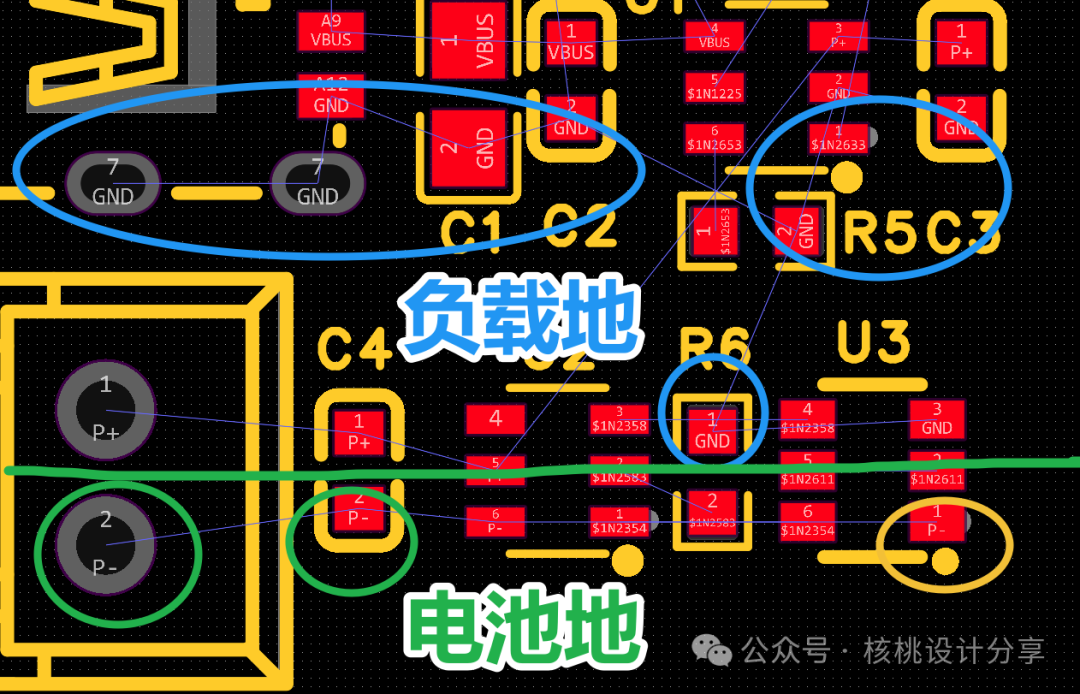

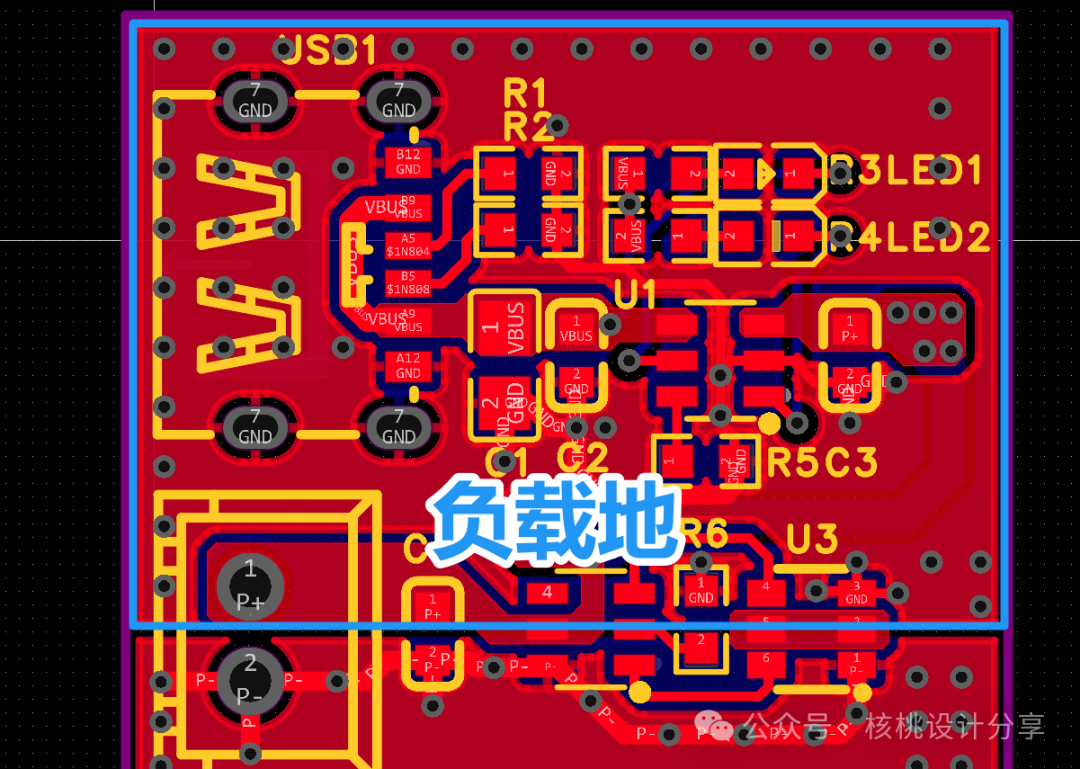

（3）电池地和负载地要区分开来，从下图中可以看出，下半部分为电池地，上半部分为负载地。

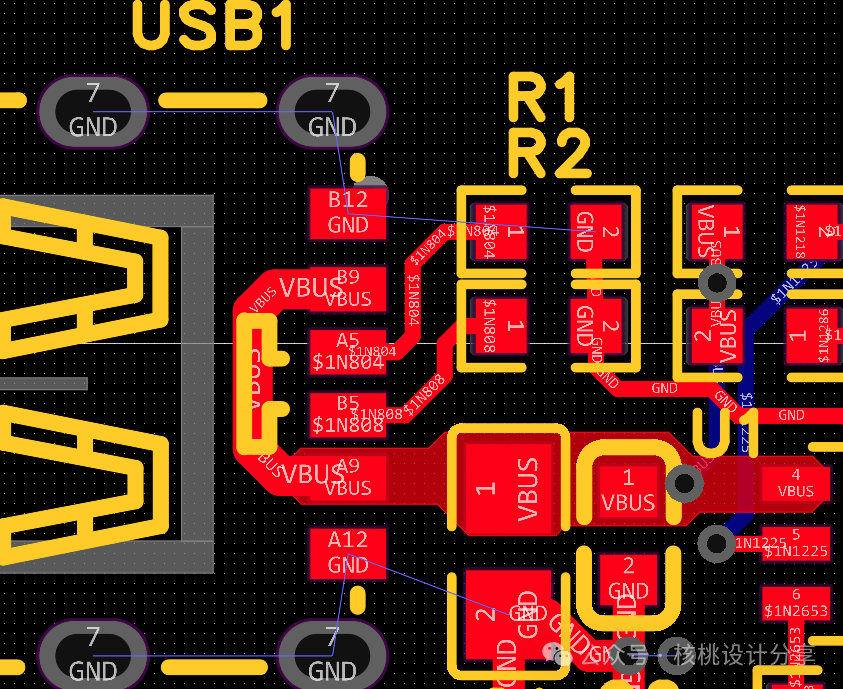

（4）Type-C输入电源走线加粗处理，并在滤波电容处加足够的回流地过孔。如果还不知道该走多粗的线，可以戳这里：

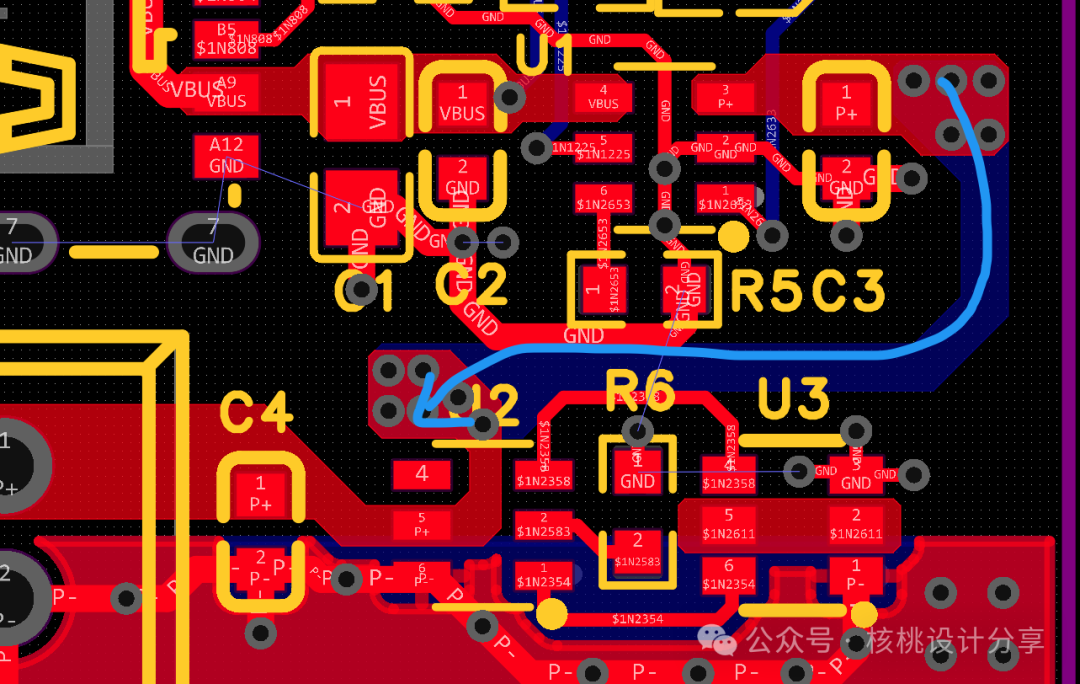

（5）LGS4084H输出给到电池的由于布局的问题，可打孔换到底层走线，要保证足够的过孔。

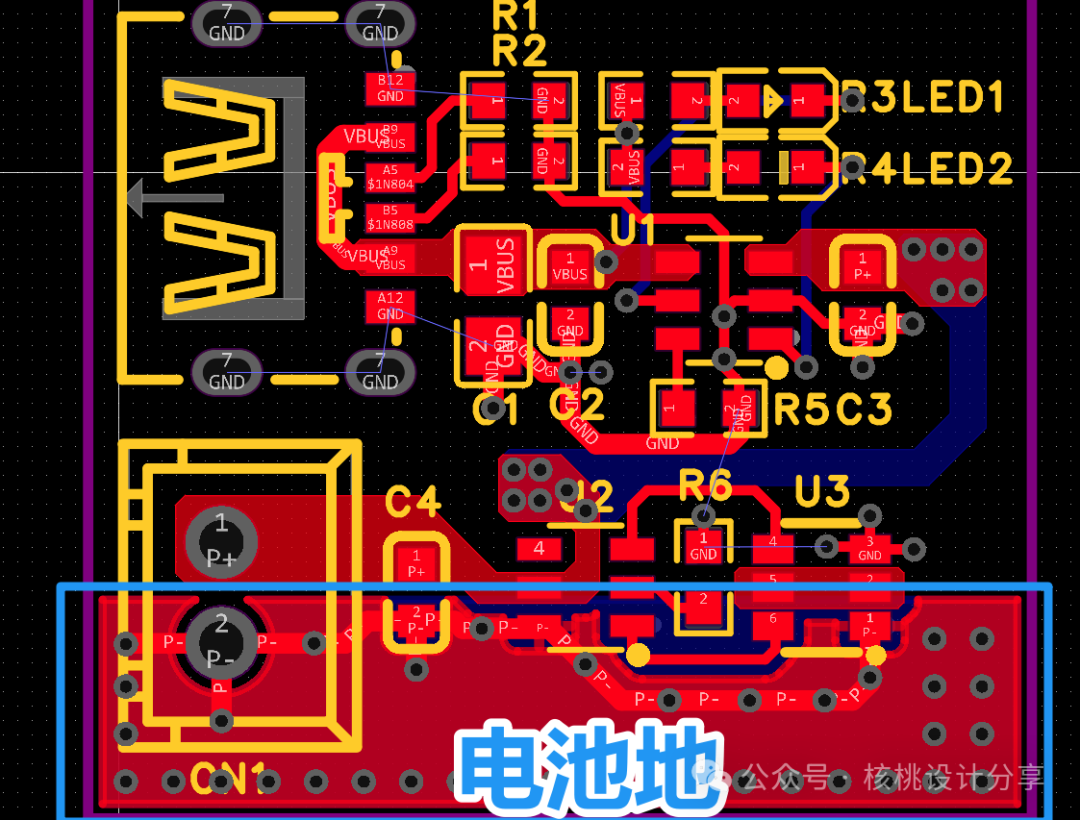

（6）电池地和负载地分开铺铜
