余电快速泄放电路，即放电电路，用在需要快速反复开关电源，且负载电路上有大容量电容的场景。

断开电源开关后，如果负载电路有大电容，会引起负载电路上的电压下降缓慢。此时如果重新接上电源开关，负载电路在未完全掉电的情况下重新上电，可能会导致电路不能正常复位启动，进而电路工作异常，出现开机死机等情况。

所以在生活中，通过开关电源的方式重启电子设备时，比如重启路由器，一般是断电后等几秒钟再接上电源。

有些设备比如电视机，断电后会看到他的LED指示灯要过几秒钟才会熄灭，就是余电没有快速泄放导致。

方案1：

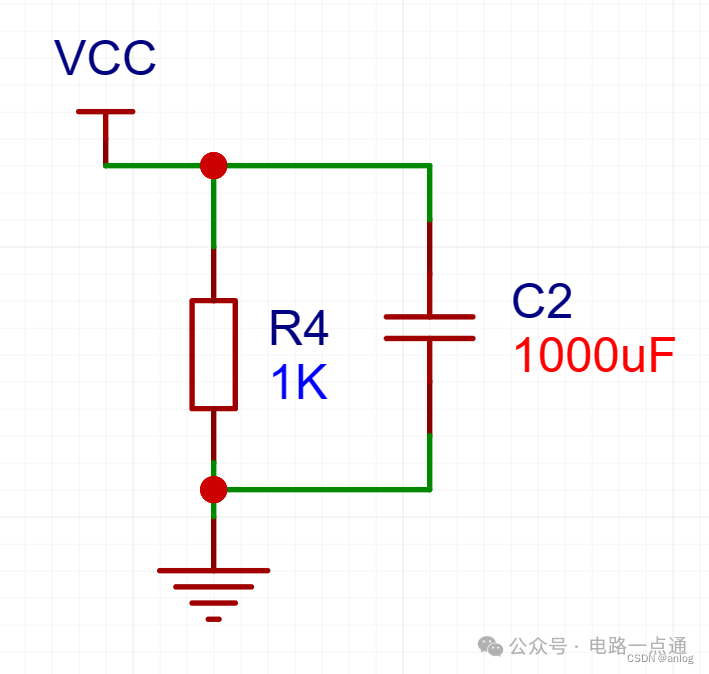

直径并联电阻持续接通进行余电释放：

方案2：

使用三极管快速放电（需要注意R2的功耗）

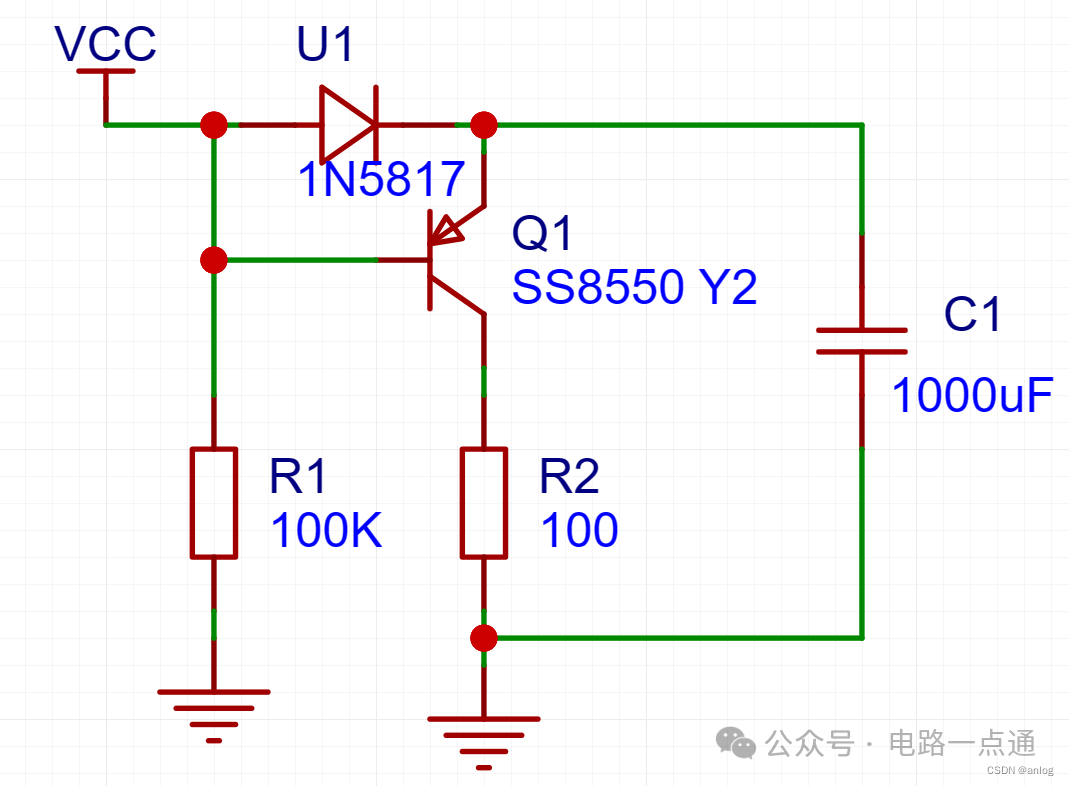

（正确的电路）

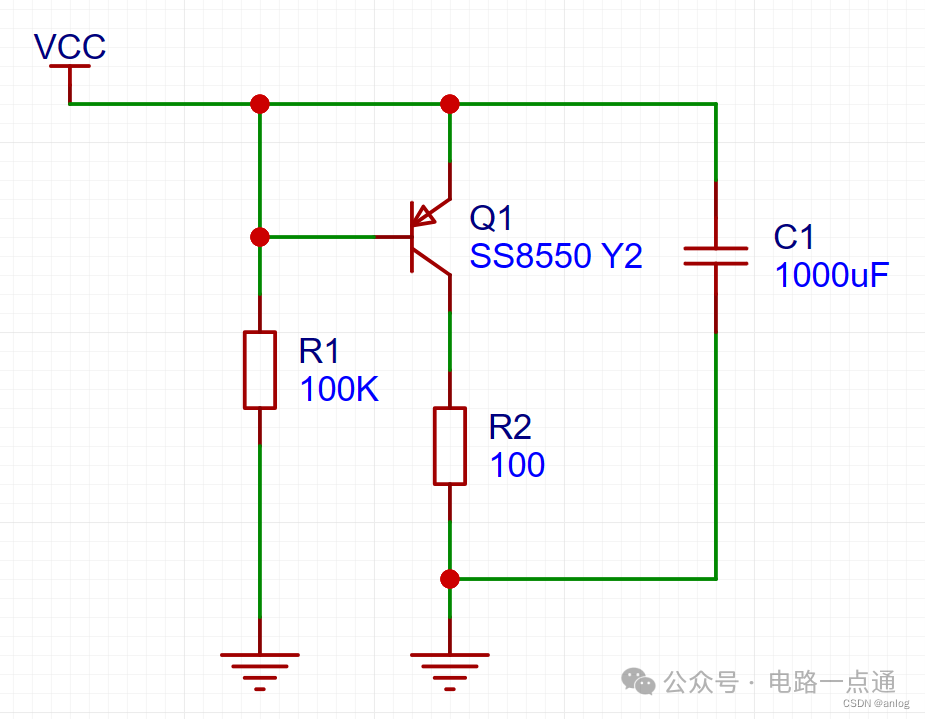

（错误的电路，没有二极管在断电的条件下是不会主动打开Q1的）

方案比较：

• 方案1


优势是电路简单。

缺点是功耗较高，一直损耗，由于需要一直开着因此放电速度不能作得太快。

• 方案2

优势是只在断电得条件下才进行放电，

缺点：必须使用防反电路（二极管，或者mos管）以让三极管的B极电压迅速降低从而打开三极管，由于单向导电电路的存在从而调职工作端电压又损耗（上图损耗0.3v）。
