MOS管构成的缓冲器Buffer概述

MOS管构成的缓冲器Buffer是数字电路非常重要的概念，是怎么构成的呢?

MOS管逻辑电路（与门，或门，非门等）作为硬件工程师，不能不懂芯片；而要想懂芯片，MOS管构成的各种基本逻辑电路必须熟记于心，才能够更熟练的看懂芯片的框图。

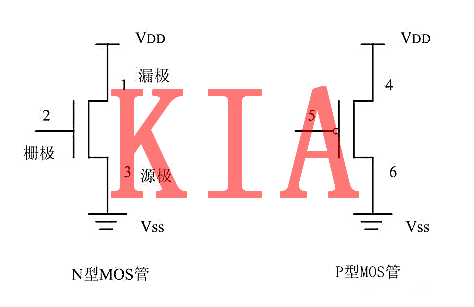

场效应管（Field-EffectTransistor）通过不同的搭配可以构成各种各样的门电路，如开篇所说，这些最基本的单元电路或许是现代IC的基础。

以下的电路形式在常用的74系列的芯片中大量存在着，之后介绍的OD门，缓冲器则常见于芯片的GPIO口等管脚的设计。

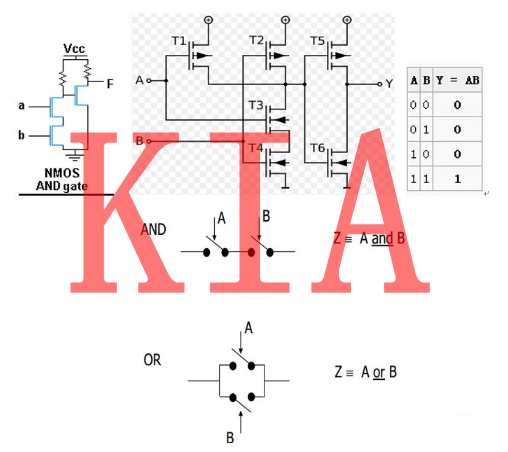

MOS管构成基本的与门、或门电路与门可以由六个管子构成，通过示意图应该能更清楚看出与门的工作示意图，然后由真值表可以看出输入输出的对应关系。

本文中给出与门的对应电路，如有兴趣，大家可以思考或门的电路结构，其实二者是存在对应关系的。

下图则给出了反相器的电路图，输入和输出状态相反，谓之反相器。

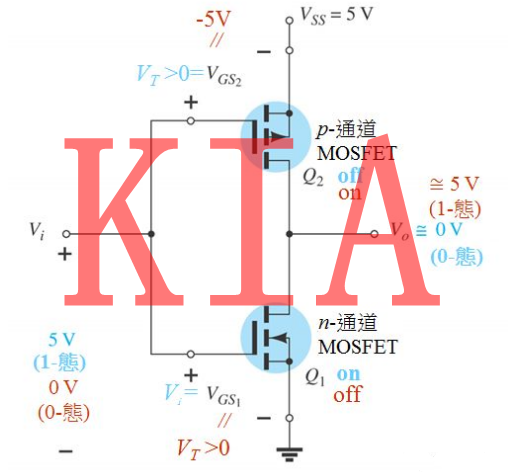

电路分析：输入Vi为低电平时，上管导通，下管截止，输出为高电平；输入Vi为高电平时，上管截止，下管导通，输出为低电平。

CMOS缓冲器(buffer)，缓冲器跟反相器是对立的，缓冲器输入与输出相同，反相器输入与输出相反。

电路分析：前面一级Q1，Q2组成了一个反相器；后面一级Q3，Q4又构成了一个反相器，相当于反了两次相，于是又还原了。

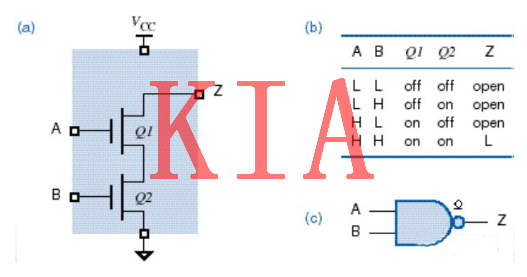

漏极开路门漏极开路门是一个十分经典常用的电路，常见于主芯片的GPIO口或者单片机的GPIO口的设计中。要最重要的一点就是：漏极开路是高阻态，一般应用需要接上拉电阻。
