工作原理
SN74HC161（74161）集成电路是一个同步的4位二进制计数器。在这个示例电路中，计数器以其最简单的配置进行设置。它从0（二进制0000）计数到15（二进制1111），然后滚动到0并再次开始计数。二进制输出显示在四个LED上。
采用NE555集成电路驱动时钟信号。NE555是一个可配置的定时器。在这里，它被设置为异步模式，以大约1.3Hz的频率输出稳定的脉冲流（每1.3秒一个脉冲）。NE555的输出直接连接到SN74HC161的时钟引脚，时钟引脚在每一个上升脉冲上递增。
SN74HC161是相当多功能的，具有预置数字、启用和禁用计数的功能，以及便于将多个SN74HC161链接在一起的滚动输出。这里不使用这些功能。预设的四个输入接地，以防止它们浮动，而负载和启用引脚（由低信号激活）连接在高电平以保持它们不活动，翻滚销未连接。
使用的一个特性是将计数器设置为零的清除功能。电阻电容延迟电路放置在正输入和SN74HC161的清除引脚之间。当第一次向电路通电时，此延迟会使清除管脚保持在较低水平，从而激活清除并确保计数从零开始。
74HC161引脚图

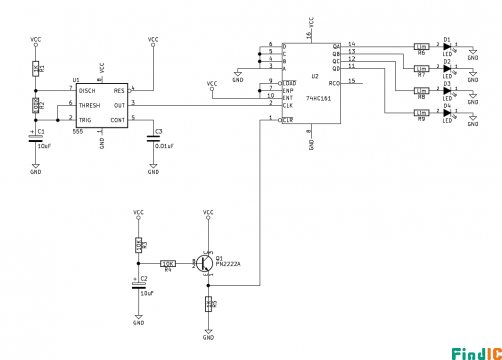

74HC161电路图

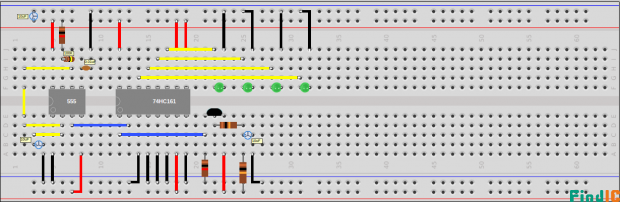

面包板示意图
说明
该项目中使用的led有一个内置的限流电阻，不需要外部电阻器来保护设备。该电阻器在示意图中显示为完整性值为“Lim”的电阻器。
该电路是在4.8伏直流电（4节AA镍氢可充电电池）下制造和测试的。74HCxx系列集成电路的额定电压为2至6伏。
SN74HC161可能会产生电压波动，特别是当计数翻转时，这可能会产生意外结果。在试验板图中，10uF电容器直接放置在电源轨上，但在示意图中没有显示。电容器的作用是平滑电源，确保清洁运行。
