基于STM32驱动10.1寸LCD液晶屏调试笔记
电路一点通 2025-06-06

液晶屏是如何被点亮的,如何显示文字,如何触摸,都需要主控驱动液晶屏,都需要程序控制,通过配置硬件,可以驱动LCD屏幕。

硬件stm32h743开发板,主频480M,带LTDC接口,可以直接驱动液晶屏

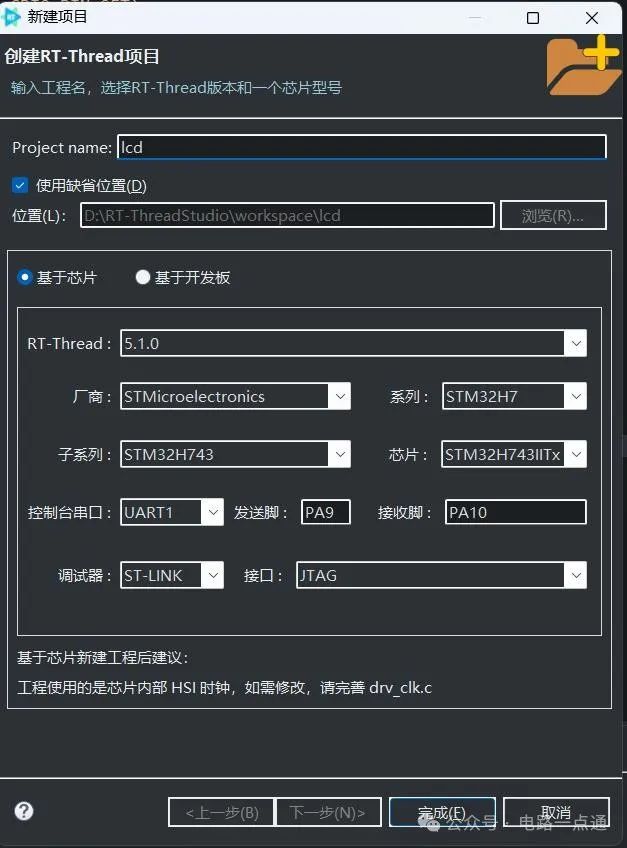

建立rtthread 工程,选择版本,芯片系列,串口号,调试器


点击CUBEMX,创建芯片配置

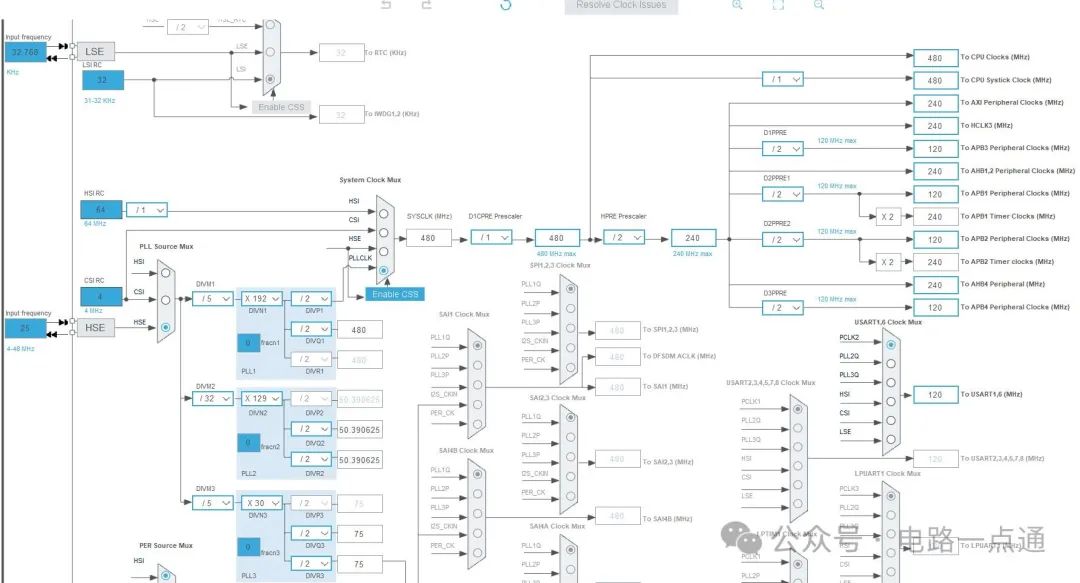

时钟配置,外部时钟25M倍频最高主频480M,LTDC时钟和SRAM时钟

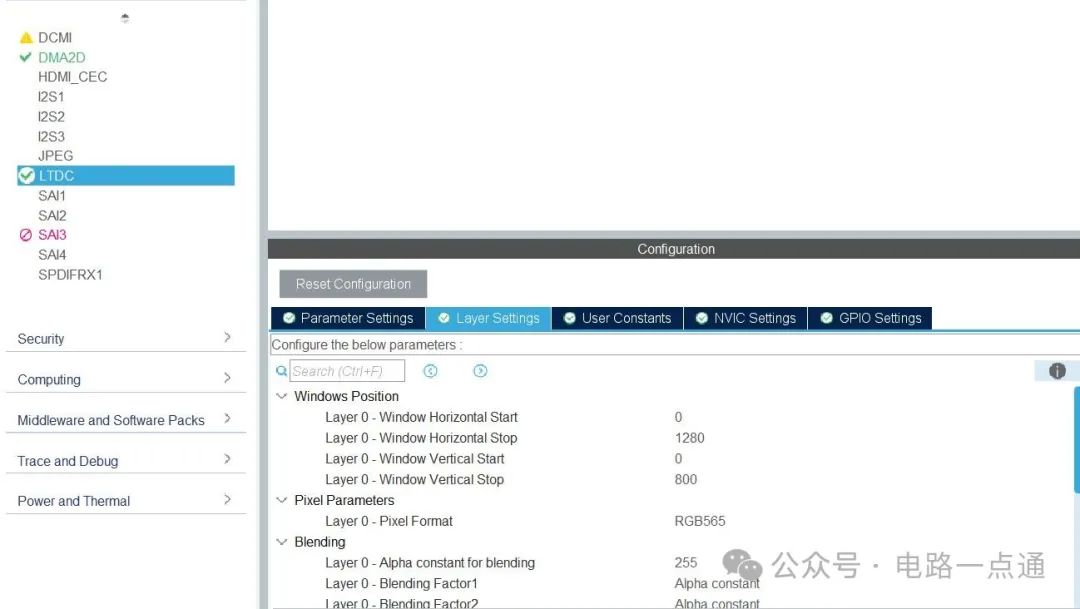

LTDC配置,ltdc是lcd控制器,可以直接控制LCD,设置显示分辨率,显示像素,RGB数据位

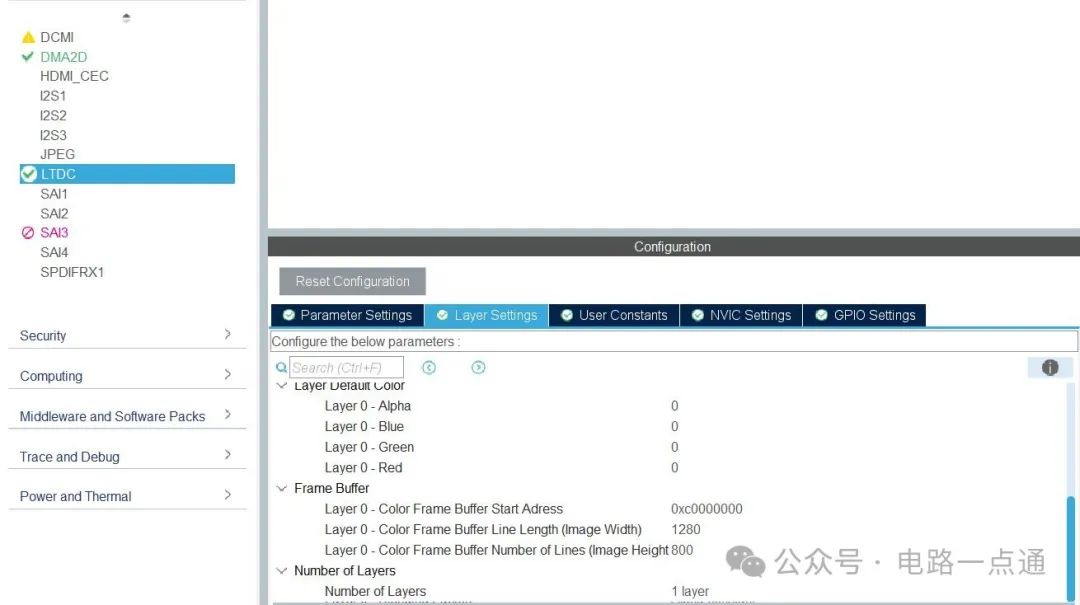

屏幕层设置

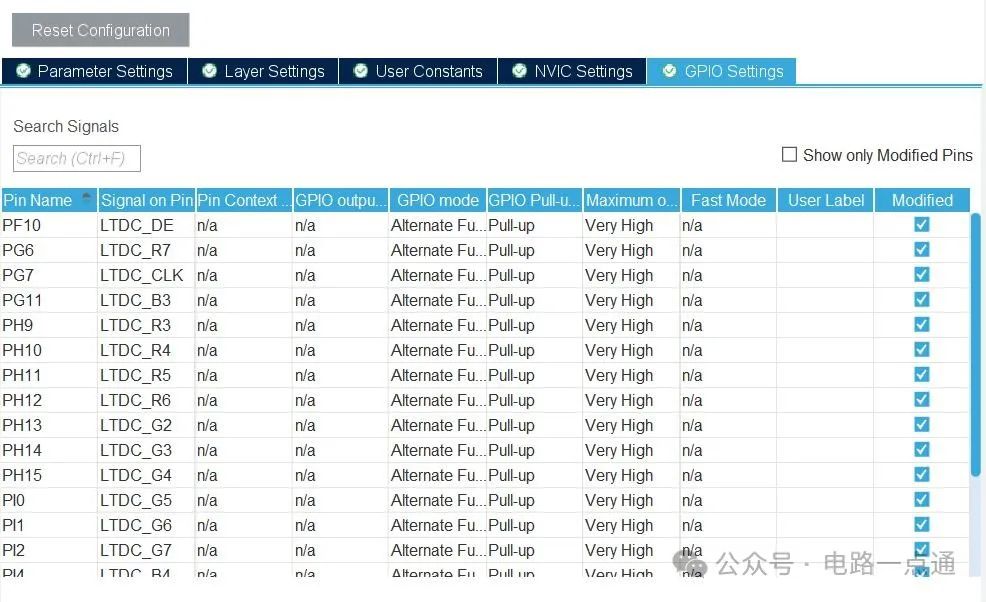

LCD引脚配置,对应液晶屏RGB引脚,全部设置高速

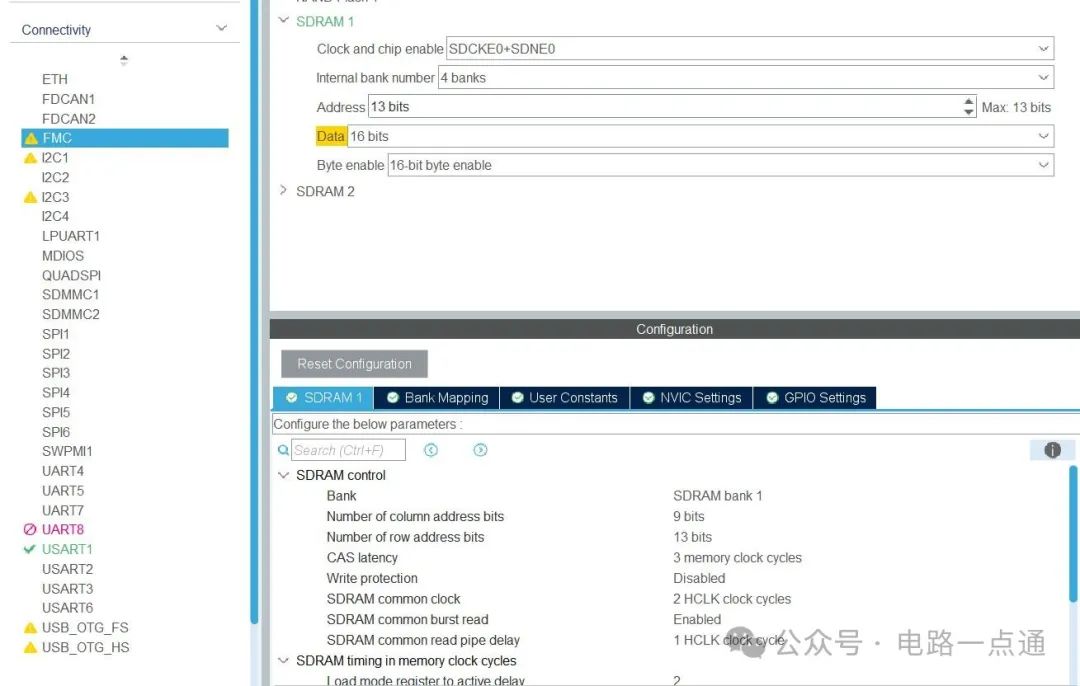

外部SRAM配置,LCD得显存是使用得SRAM,要开启SRAM,设置SRAM地址

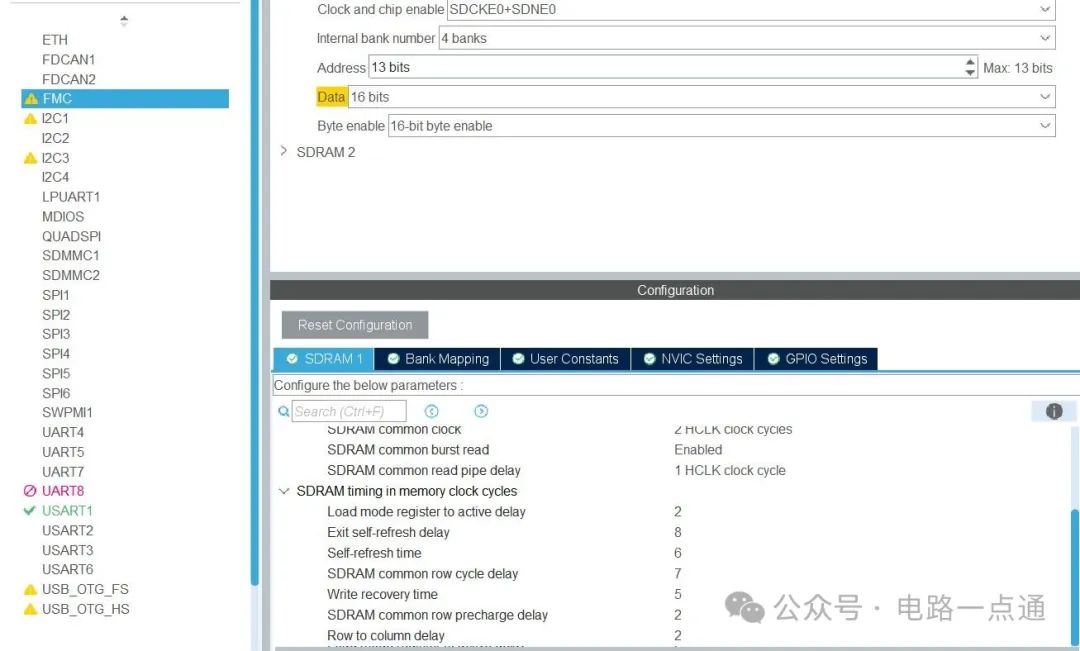

外部SRAM配置

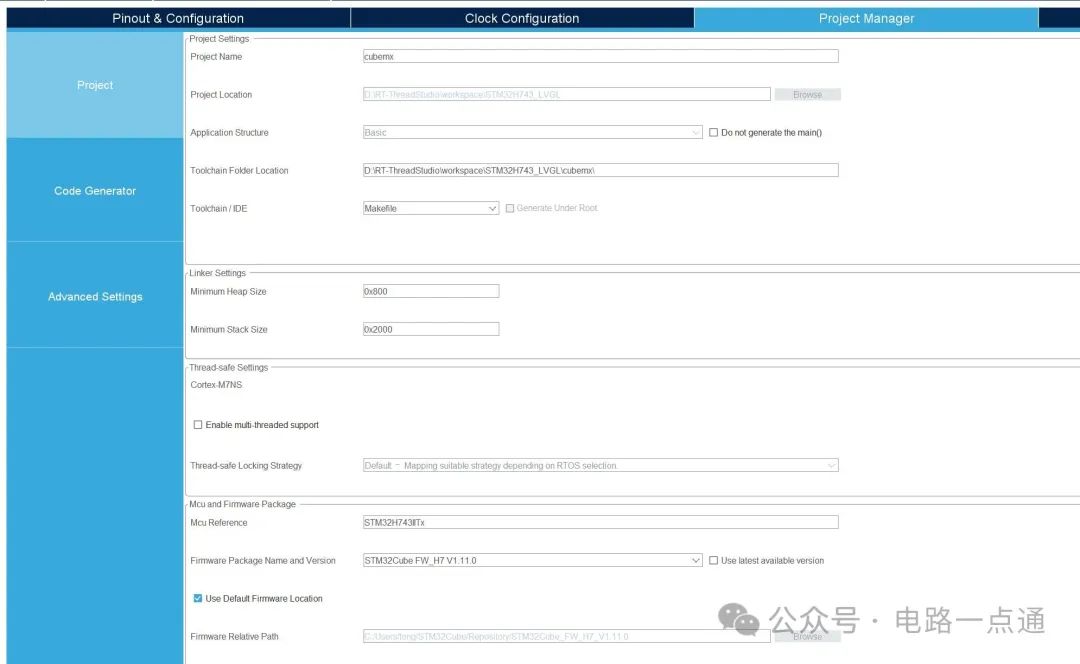

工程配置

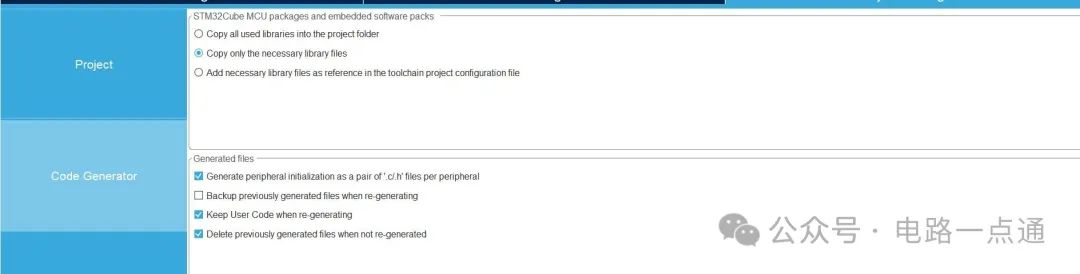

.c.h文件配置



点击代码生成,关闭cubemx


回到rtthread studio添加

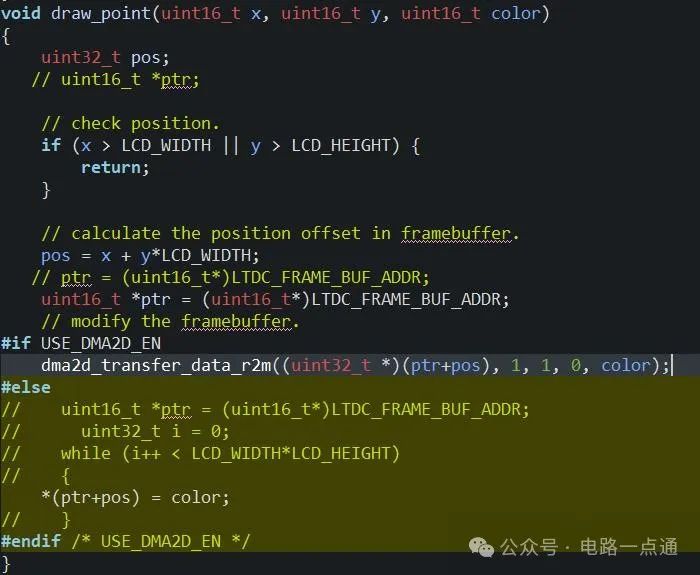

打点函数

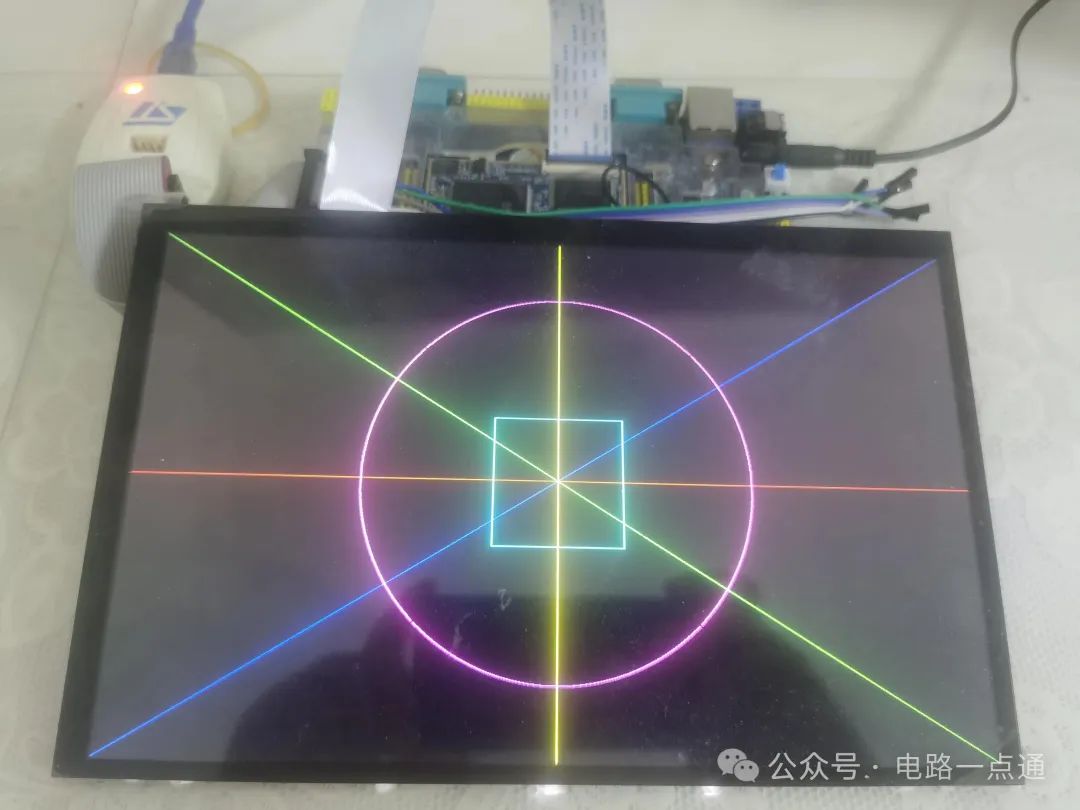

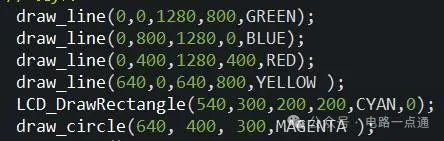

调用画线函数


构建工程


点击下载工程

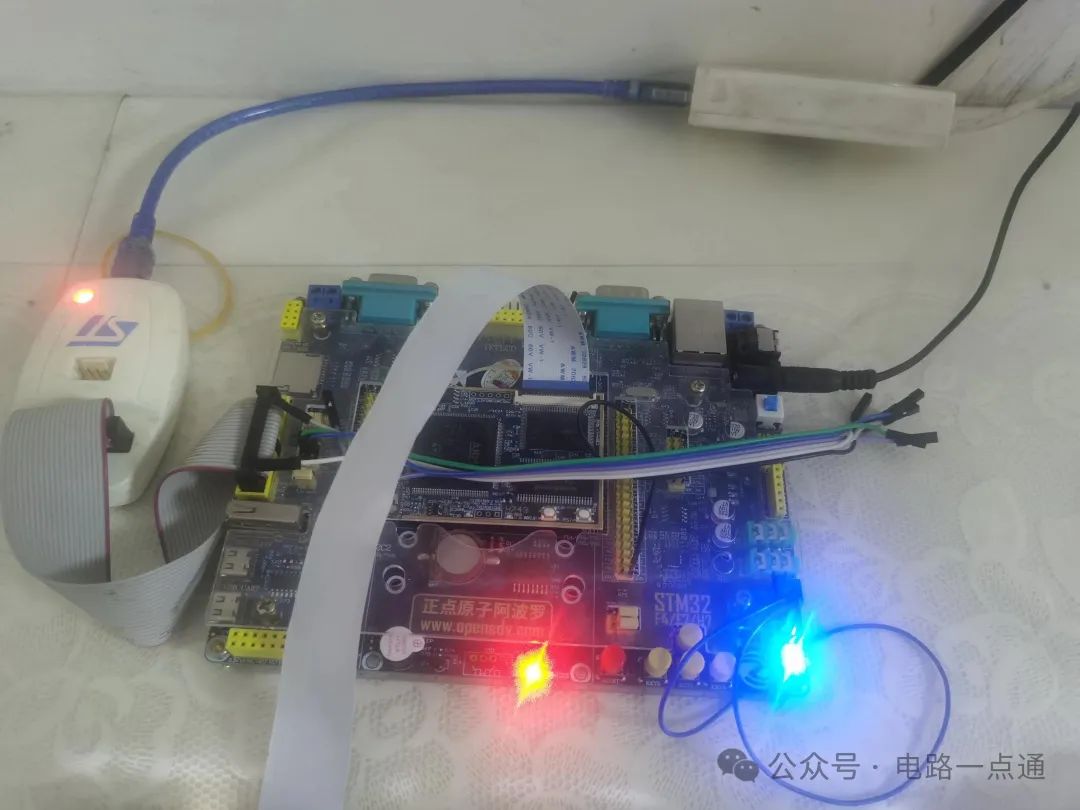

下载启动画面
