5V转12V、-12V仿真电路与实物制作
电路一点通
44浏览
0评论
0点赞
2025-06-11
近期课设使用到运放电路，由于运放部分需要的是±12V供电，前面输入是5V，因此需要进行正负升压电路设计。其实升压电路简单，网上一搜一大把，但是要5V转-12V却比较少，最后选定的方案是使用MC34063这款芯片，这款芯片能升降压，也能升负压。MC34063是一款集Boost变换器、BUCK变换器、电源反向器于一身的电源芯片，该芯片在实际应用当中很广泛，不仅由于自身独有的特点，同时也因为价格不是很高，因此得到很多应用。输入电压：2.5～40V输出电压：1.25～40V最大输出电流：1.5A工作频率范围：100HZ～100KHZ工作温度:0℃～70℃

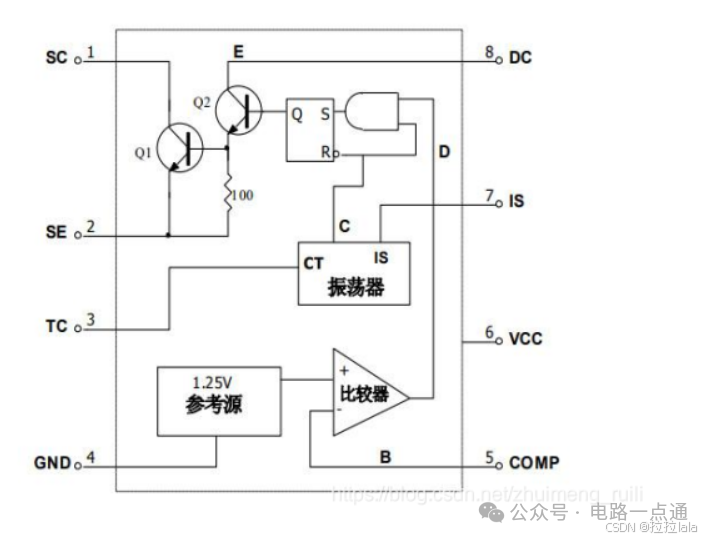

二.引脚分配情况

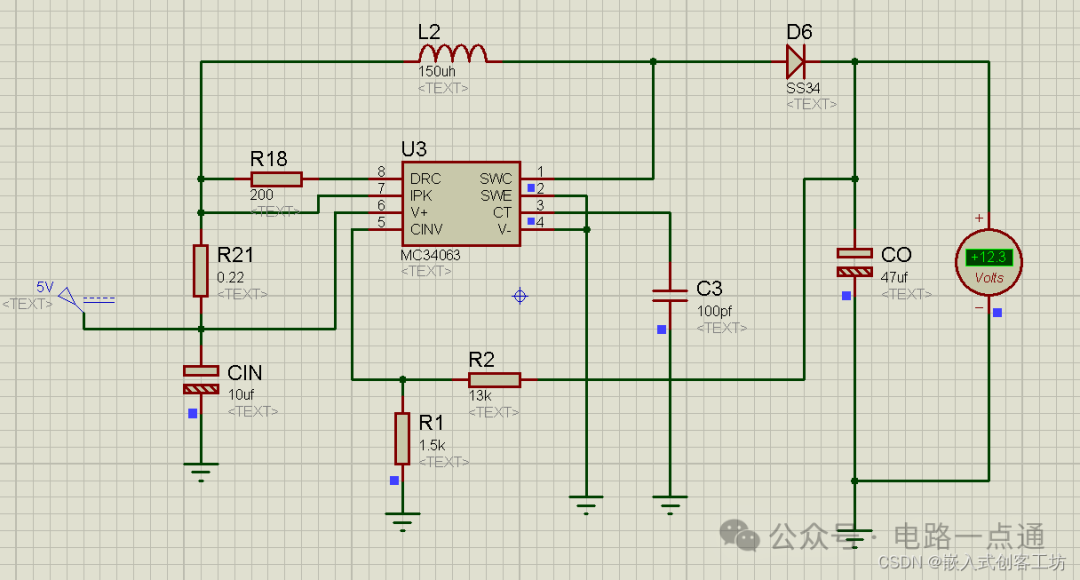

一、5V转12V1.proteus仿真图

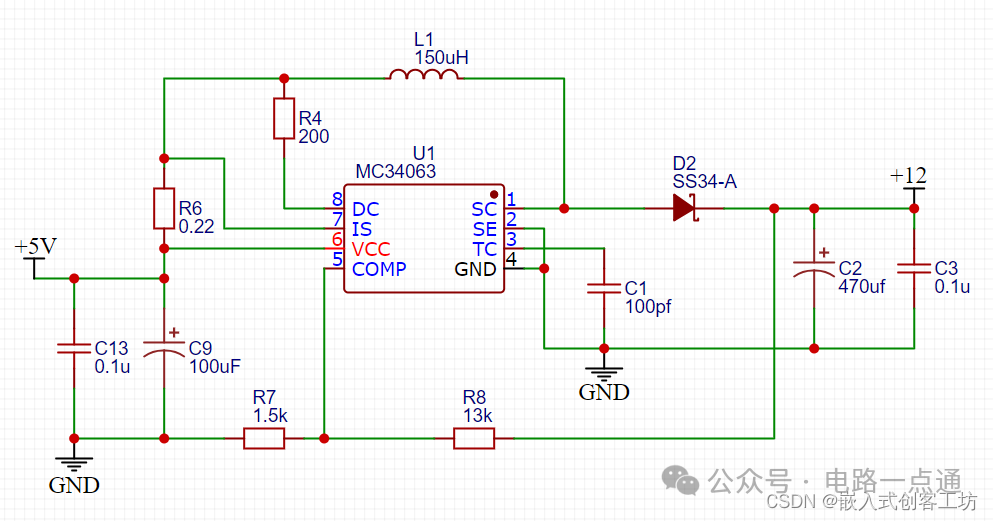

2.原理图
二、5V转-12V

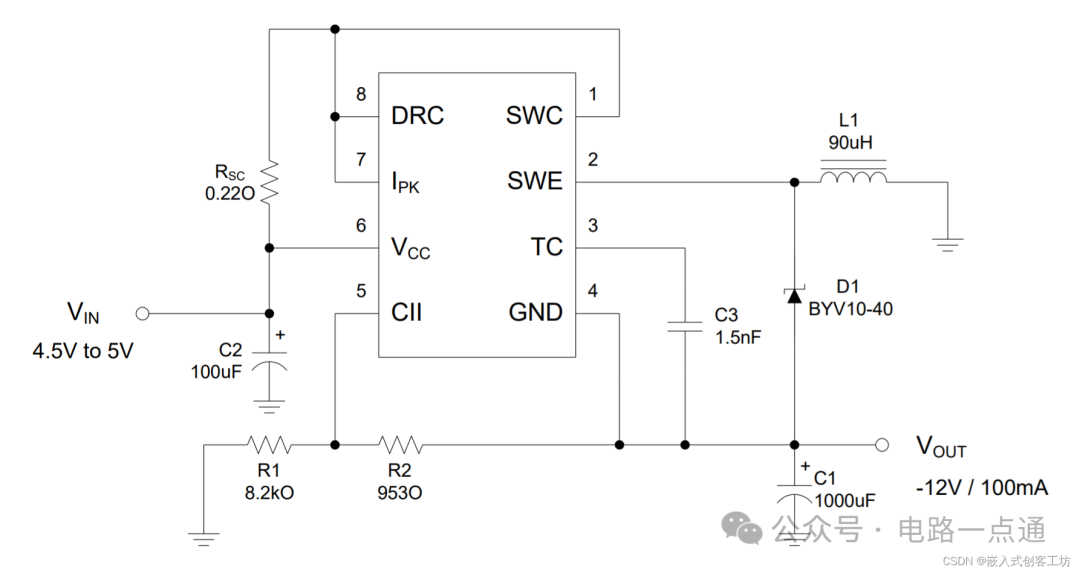

1.数据手册电路

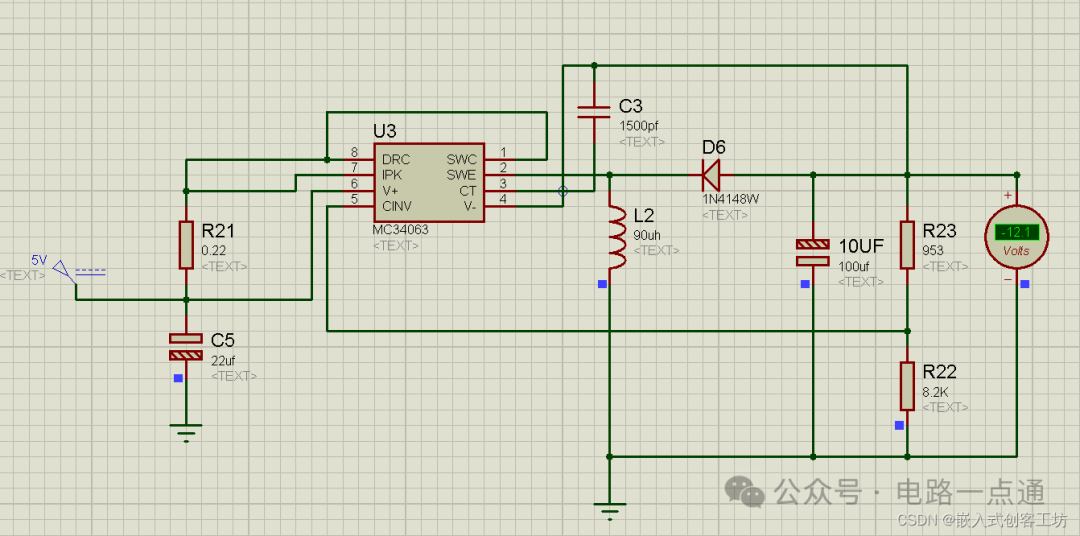

2.proteus仿真图

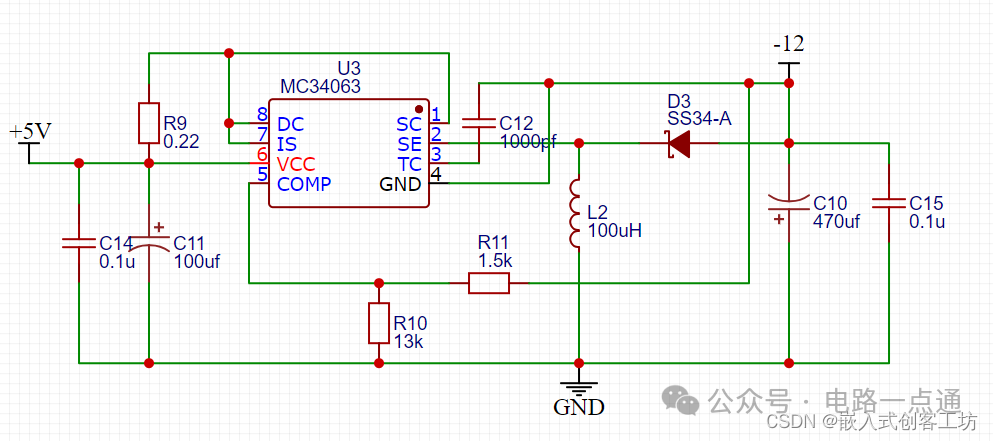

3.原理图

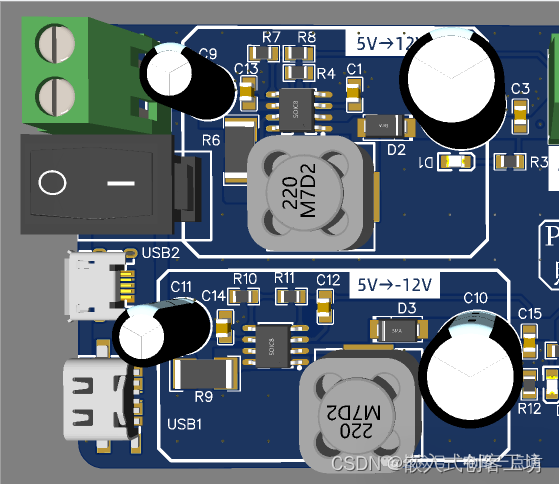

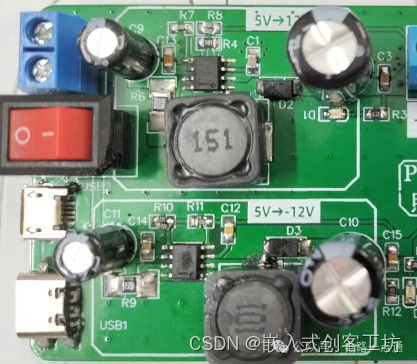

三、实物
实物焊接时没有13K电阻，用的一个22K和一个33K并联代替13K电阻，其余元器件数值如原理图所示，实际测量的升压结果是+12.16V和-12.13V。当然，这样的结果对于我后面的电路是没有影响的。对于电压精度要求高的可以自行解决这个问题，这里顺便给出输出电压和分压电阻的关系：
